Радиатор — HITACHI EX5600-6BH

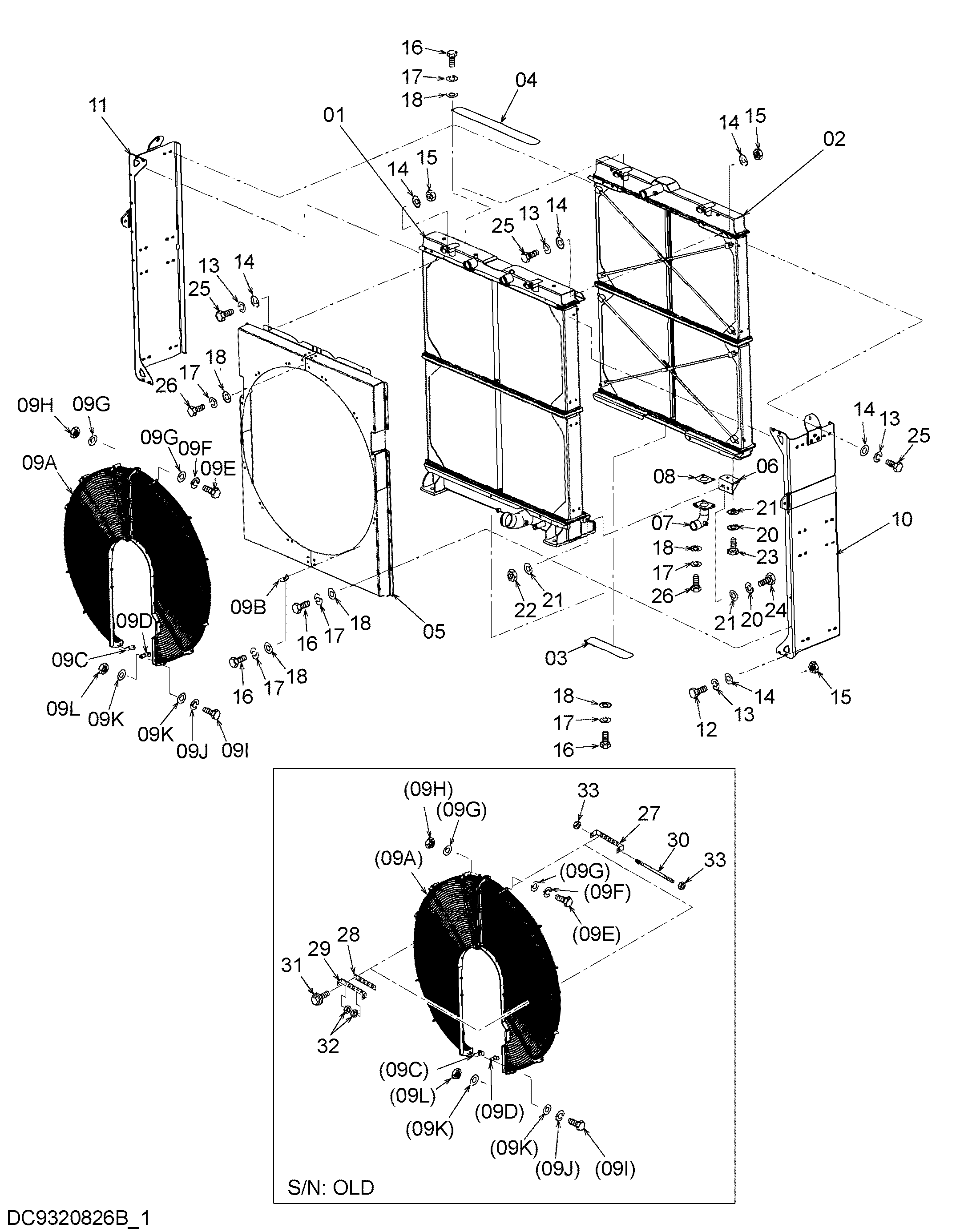

Заводская схема «Радиатор» для HITACHI EX5600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-26 | 4641307 замена: YA00015196 | Радиатор | 1 |
| 01 | YA00001113 | Радиатор | 1 |
| 02 | YA00001114 | Радиатор | 1 |
| 03 | YA00001116 | Крышка | 1 |
| 04 | YA00001115 | Крышка | 1 |
| 05 | YA00001117 | Кожух | 1 |
| 06 | YA00001118 | Кронштейн | 2 |
| 07 | YA00001433 | Трубка | 1 |
| 08 | YA00001434 | Прокладка | 1 |
| 09 | YA00015869 | Защита вентилятор | 1 |
| 09A | YA00018818 | Защитный кожух | 1 |
| 09B | YA00012761 | Кронштейн | 10 |
| 09C | YA00012762 | Кронштейн | 1 |
| 09D | YA00012763 | Кронштейн | 1 |
| 09E | J901250 | Болт | 5 |
| 09F | A590912 | Пружинная шайба | 5 |
| 09G | A590112 | Плоская шайба | 10 |
| 09H | J950012 | Гайка | 5 |
| 09I | J901035 | Болт | 24 |
| 09J | A590910 | Пружинная шайба | 24 |
| 09K | A590110 | Плоская шайба | 43 |
| 09L | J950010 | Гайка | 24 |
| 10 | YA00001120 | Опора | 1 |
| 11 | YA00001121 | Опора | 1 |
| 12 | J901025 | Болт | 8 |
| 13 | A590910 | Пружинная шайба | 62 |
| 14 | A590110 | Плоская шайба | 92 |
| 15 | J950010 | Гайка | 30 |
| 16 | J900825 | Болт | 28 |
| 17 | A590908 | Пружинная шайба | 72 |
| 18 | A590108 | Плоская шайба | 72 |
| 20 | A590912 | Пружинная шайба | 4 |
| 21 | A590112 | Плоская шайба | 12 |
| 22 | J950012 | Гайка | 4 |
| 23 | Ｊ901230 | Болт | 4 |
| 24 | J901245 | Болт | 4 |
| 25 | J901030 | Болт | 54 |
| 26 | J900830 | Болт | 44 |
| 01-26 | YA00015196 | Радиатор | 1 |
| 01 | YA00001113 | Радиатор | 1 |
| 02 | YA00001114 | Радиатор | 1 |
| 03 | YA00001116 | Крышка | 1 |
| 04 | YA00001115 | Крышка | 1 |
| 05 | YA00001117 | Кожух | 1 |
| 05 | YA00012764 | Кожух | 1 |
| 06 | YA00001118 | Кронштейн | 2 |
| 07 | YA00001433 | Трубка | 1 |
| 08 | YA00001434 | Прокладка | 1 |
| 09 | YA00015869 | Защита вентилятор | 1 |
| 09A | YA00018818 | Защитный кожух | 1 |
| 09B | YA00012761 | Кронштейн | 10 |
| 09C | YA00012762 | Кронштейн | 1 |
| 09D | YA00012763 | Кронштейн | 1 |
| 09E | J901250 | Болт | 5 |
| 09F | A590912 | Пружинная шайба | 5 |
| 09G | A590112 | Плоская шайба | 10 |
| 09H | J950012 | Гайка | 5 |
| 09I | J901035 | Болт | 24 |
| 09J | A590910 | Пружинная шайба | 24 |
| 09K | A590110 | Плоская шайба | 43 |
| 09L | J950010 | Гайка | 24 |
| 10 | YA00001120 | Опора | 1 |
| 11 | YA00001121 | Опора | 1 |
| 12 | J901025 | Болт | 8 |
| 13 | A590910 | Пружинная шайба | 62 |
| 14 | A590110 | Плоская шайба | 92 |
| 15 | J950010 | Гайка | 30 |
| 16 | J900825 | Болт | 28 |
| 17 | A590908 | Пружинная шайба | 72 |
| 18 | A590108 | Плоская шайба | 72 |
| 20 | A590912 | Пружинная шайба | 4 |
| 21 | A590112 | Плоская шайба | 12 |
| 22 | J950012 | Гайка | 4 |
| 23 | Ｊ901230 | Болт | 4 |
| 24 | J901245 | Болт | 4 |
| 25 | J901030 | Болт | 54 |
| 26 | J900830 | Болт | 44 |
| 27 | YA40008996 | Кронштейн | 2 |
| 28 | YA00013500 | Кронштейн | 2 |
| 29 | YA00013501 | Кронштейн | 2 |
| 30 | YA00013502 | Шток | 2 |
| 31 | J260825 | Болт с шайбой | 10 |
| 31A | J900825 | Болт | 1 |
| 31B | A590108 | Плоская шайба | 1 |
| 32 | J950008 | Гайка | 4 |
| 33 | 4030364 | U-образная гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
