Обратные трубопроводы (центральный)(1-3) — HITACHI EX5600-6BH

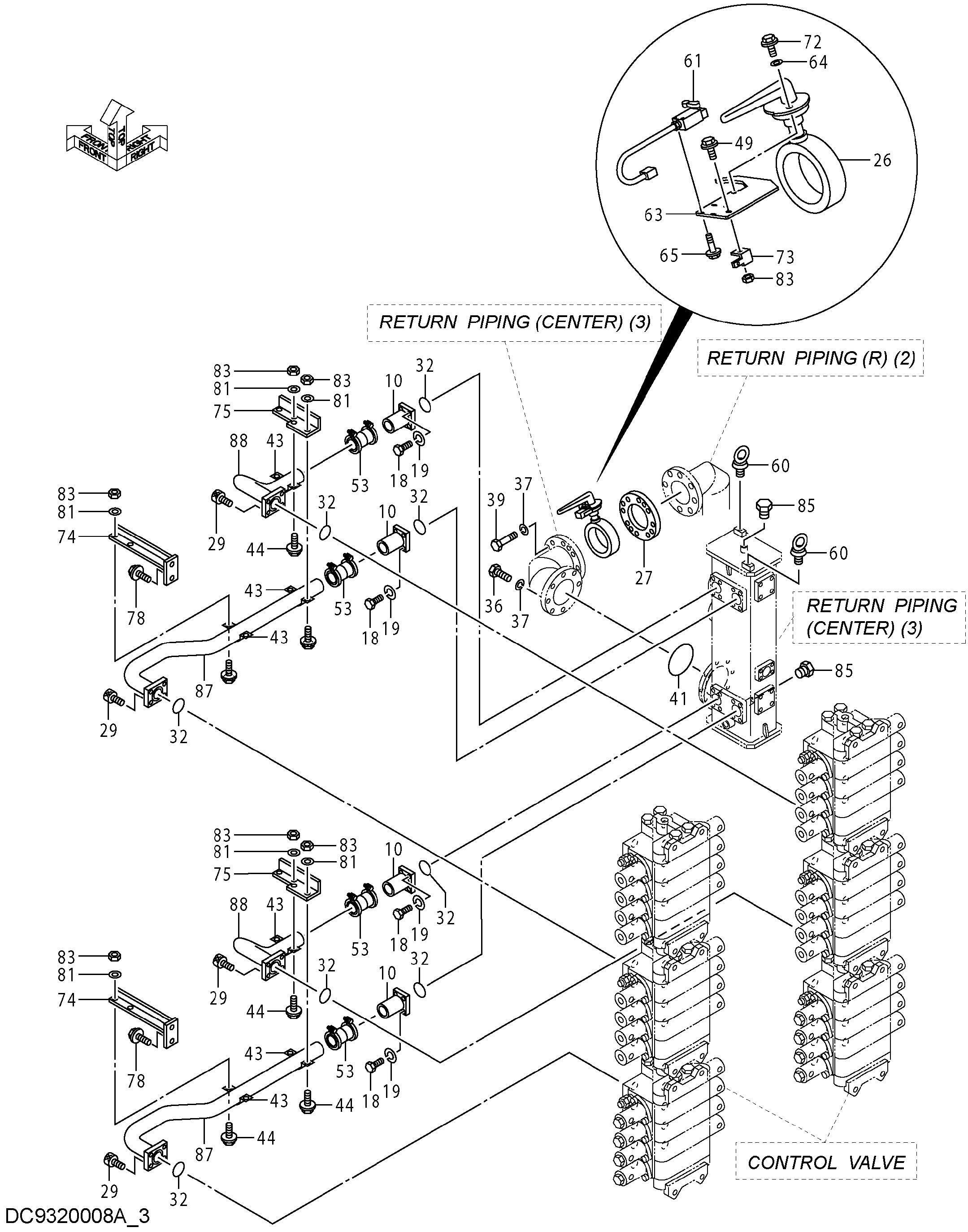

Заводская схема «Обратные трубопроводы (центральный)(1-3)» для HITACHI EX5600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 10 | 9749625 | Трубка | 4 |
| 18 | J901240 | Болт | 16 |
| 19 | A590912 | Пружинная шайба | 16 |
| 26 | 4685743 | Клапан | 1 |
| 27 | 4398069 | Фланец | 1 |
| 29 | M341445 | Болт с внутренним шестигранником | 16 |
| 32 | 4153541 | Уплотнительное кольцо | 8 |
| 36 | J922055 | Болт | 8 |
| 37 | J222020 | Шайба | 12 |
| 39 | J922002 | Болт | 4 |
| 41 | 4153563 | Уплотнительное кольцо | 1 |
| 43 | 4000909 | Хомут трубки | 6 |
| 44 | J271035 | Болт с шайбой | 8 |
| 44A | J901035 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 49 | J271020 | Болт с шайбой | 1 |
| 49A | J901020 | Болт | 1 |
| 49B | J222010 | Шайба | 1 |
| 53 | 4071215 замена: XV00000007 | Муфта трубка | 4 |
| 53 | XV00000007 | Муфта трубка | 4 |
| 60 | 960821 | Болт проушина | 2 |
| 61 | 4298612 | Выключатель концевой | 1 |
| 63 | 3107256 | Кронштейн | 1 |
| 64 | A590110 | Плоская шайба | 2 |
| 65 | J260614 | Болт с шайбой | 4 |
| 65A | J900614 | Болт | 1 |
| 65B | A590106 | Плоская шайба | 1 |
| 72 | J271040 | Болт с шайбой | 2 |
| 72A | J901040 | Болт | 1 |
| 72B | J222010 | Шайба | 1 |
| 73 | 4257159 | Кронштейн | 1 |
| 74 | 8072643 | Кронштейн | 2 |
| 75 | 4403287 | Кронштейн | 2 |
| 78 | J281030 | Болт с шайбой | 4 |
| 78A | J901030 | Болт | 1 |
| 78B | 4486055 | Шайба | 1 |
| 81 | J217083 | Шайба | 12 |
| 83 | J950010 | Гайка | 13 |
| 85 | A885002 | Пробка | 2 |
| 85A | 957366 | Уплотнительное кольцо | 1 |
| 87 | 8123819 | Трубка | 2 |
| 88 | 8123820 | Трубка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
