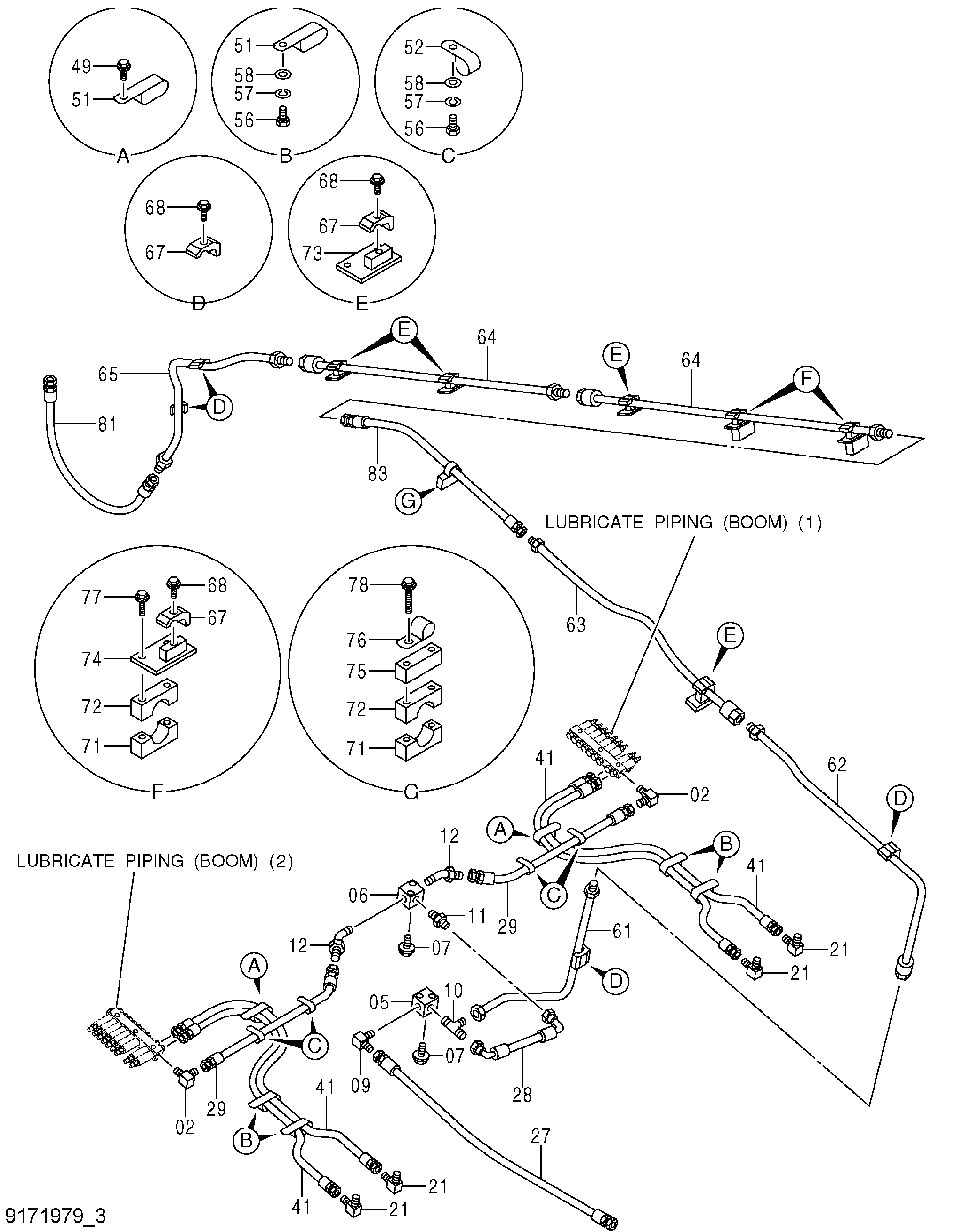

Трубопроводы системы смазки (стрела)(3) — HITACHI EX5600-6BH
Заводская схема «Трубопроводы системы смазки (стрела)(3)» для HITACHI EX5600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4154671 | Угловой штуцер | 2 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4386717 | Блок | 1 |
| 06 | 4419799 | Блок | 1 |
| 07 | J271280 | Болт с шайбой | 4 |
| 07A | J901280 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 09 | 4156433 | Угловой штуцер | 1 |
| 10 | 4411569 | Тройник | 1 |
| 11 | 4221278 | Адаптер | 1 |
| 12 | 4157919 | Угловой штуцер | 2 |
| 21 | 4154656 | Угловой штуцер | 4 |
| 27 | 4402191 | Шланг | 1 |
| 28 | 4420048 | Шланг | 1 |
| 29 | 4420049 | Шланг | 2 |
| 41 | 4266675 | Нейлоновый шланг(6) | 4 |
| 49 | J271025 | Болт с шайбой | 2 |
| 49A | J901025 | Болт | 1 |
| 49B | J222010 | Шайба | 1 |
| 51 | 4208479 | Зажим | 6 |
| 52 | 4190274 | Зажим | 4 |
| 56 | J901020 | Болт | 8 |
| 57 | A590910 | Пружинная шайба | 8 |
| 58 | A590110 | Плоская шайба | 8 |
| 61 | 8076190 | Трубка | 1 |
| 62 | 8076191 | Трубка | 1 |
| 63 | 8076192 | Трубка | 1 |
| 64 | 8123184 | Трубка | 2 |
| 65 | 8123185 | Трубка | 1 |
| 67 | 4190126 | Хомут трубки | 11 |
| 68 | J271255 | Болт с шайбой | 11 |
| 68A | J901255 | Болт | 1 |
| 68B | J222012 | Шайба | 1 |
| 71 | 4419802 | Хомут трубки | 3 |
| 72 | 4357265 | Хомут трубки | 3 |
| 73 | 9752684 | Кронштейн | 5 |
| 74 | 9752685 | Кронштейн | 2 |
| 75 | 4419803 | Проставка | 1 |
| 76 | 4190264 | Зажим | 1 |
| 77 | J271275 | Болт с шайбой | 4 |
| 77A | J901275 | Болт | 1 |
| 77B | J222012 | Шайба | 1 |
| 78 | J271200 | Болт с шайбой | 2 |
| 78A | J901200 | Болт | 1 |
| 78B | J222012 | Шайба | 1 |
| 81 | 4358923 | Шланг | 1 |
| 83 | 4353134 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
