Гидроцилиндр рукояти (левый) — HITACHI EX5600-6BH

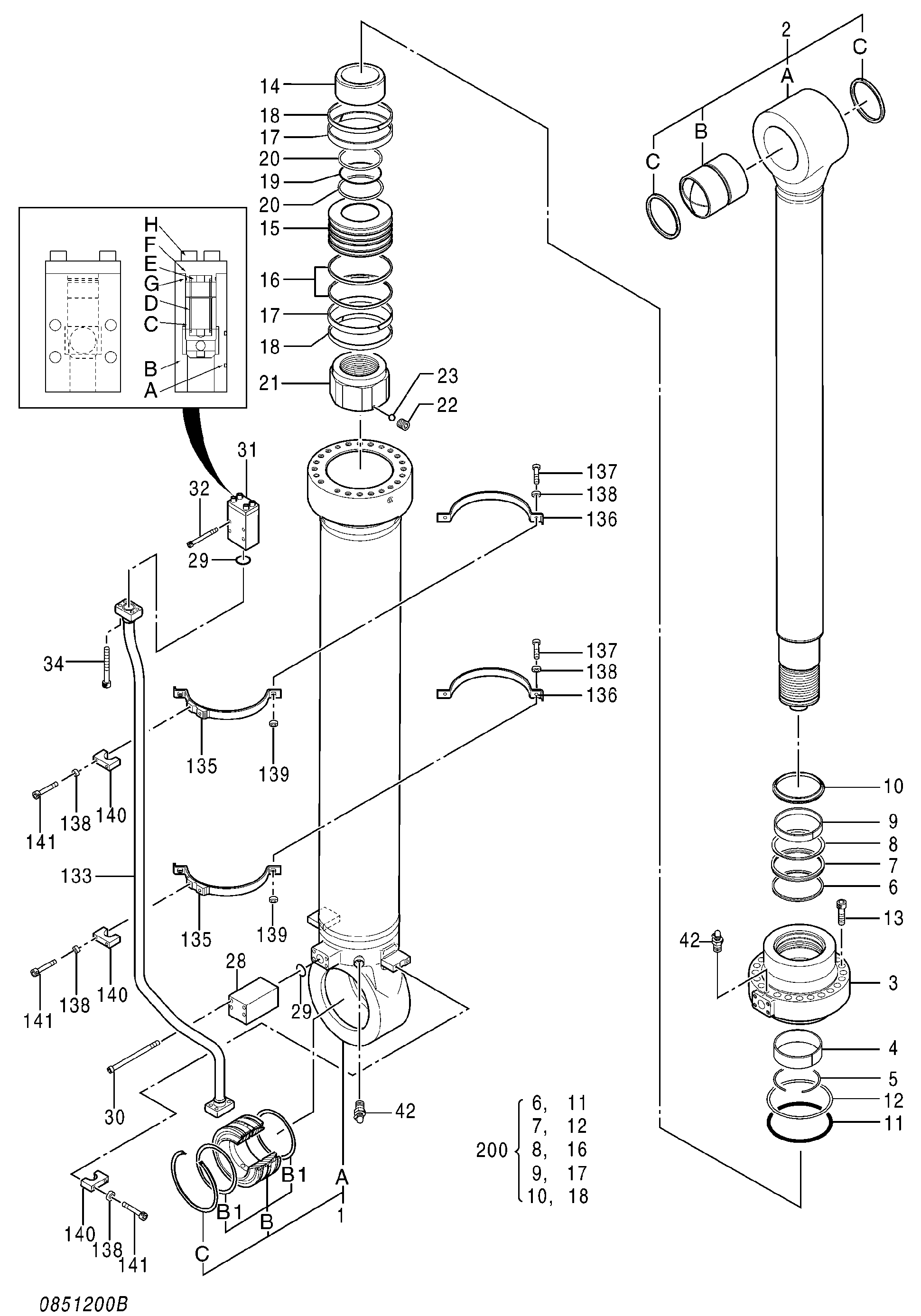

Заводская схема «Гидроцилиндр рукояти (левый)» для HITACHI EX5600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4425743 | Гидроцилиндр рукояти (левый) | 1 | |
| 1-42 | 4425739 | Гидроцилиндр. (пипелесс) | 1 |
| 1 | 4422500 | Труба гидроцилиндра в сборе | 1 |
| 1A | 4422499 | Труба гидроцилиндра | 1 |
| 1B | 0317228 | Подшипник. спхерикал | 1 |
| 1B1 | 4295128 | Уплотнение | 2 |
| 1C | 0317229 | Стопорное кольцо | 1 |
| 2 | 4422502 | Шток поршня в сборе | 1 |
| 2A | 4422501 | Шток поршня | 1 |
| 2B | 0742901 | Втулка пальца | 1 |
| 2C | 0725602 | Грязесъёмное кольцо | 2 |
| 3 | 0742902 | Головка гидроцилиндра | 1 |
| 4 | 0317204 | Втулка | 1 |
| 5 | 0725604 | Стопорное кольцо | 1 |
| 6 | 0860204 | Уплотнительное кольцо | 1 |
| 7 | 0860205 | U-образная манжета | 1 |
| 8 | 0317208 | Опорное кольцо | 1 |
| 9 | 0725605 | Направляющее кольцо | 1 |
| 10 | 0860206 | Грязесъёмное кольцо | 1 |
| 11 | 4011307 | Уплотнительное кольцо | 1 |
| 12 | 0317211 | Опорное кольцо | 1 |
| 13 | 0317212 | Болт с внутренним шестигранником | 23 |
| 14 | 0742903 | Амортизирующий подшипник | 1 |
| 15 | 0725608 | Поршень | 1 |
| 16 | 0317215 | Уплотнительное кольцо | 1 |
| 17 | 0725609 | Направляющее кольцо | 2 |
| 18 | 0317217 | Кольцо | 2 |
| 19 | A811230 | Уплотнительное кольцо | 1 |
| 20 | 0725611 | Опорное кольцо | 2 |
| 21 | 0725612 | Гайка | 1 |
| 22 | 0725613 | Установочный винт | 1 |
| 23 | 0436405 | Стальной шарик | 1 |
| 28 | 0742904 | Соединение | 1 |
| 29 | 4113161 | Уплотнительное кольцо | 2 |
| 30 | 0742905 | Болт с внутренним шестигранником | 4 |
| 31 | 0742906 | Клапан словретур | 1 |
| 31A | 4113161 | Уплотнительное кольцо | 1 |
| 31B | 0336310 | Корпус | 1 |
| 31C | 4488476 | Клапан словретурн | 1 |
| 31D | 0336312 | Пружина | 1 |
| 31E | 0336313 | Направляющая пружины | 2 |
| 31F | 0336314 | Пробка | 1 |
| 31G | A811055 | Уплотнительное кольцо | 1 |
| 31H | 0336315 | Болт с внутренним шестигранником | 4 |
| 32 | 0317604 | Болт с внутренним шестигранником | 4 |
| 42 | 0643016 | Воздушный клапан | 2 |
| 133 | 0743001 | Трубка | 1 |
| 134 | 0257608 | Болт с внутренним шестигранником | 4 |
| 135 | 4422507 | Лента в сборе | 1 |
| 135 | 0725620 | Лента | 2 |
| 136 | 0725621 | Лента | 2 |
| 137 | 0415403 | Болт | 4 |
| 138 | 0259112 | Пружинная шайба | 10 |
| 139 | 0454815 | Гайка | 4 |
| 140 | 0317325 | Хомут трубки | 3 |
| 141 | 0415405 | Болт | 6 |
| 200 | 4660834 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
