Насос привод (правый) — HITACHI EX5600-6BH

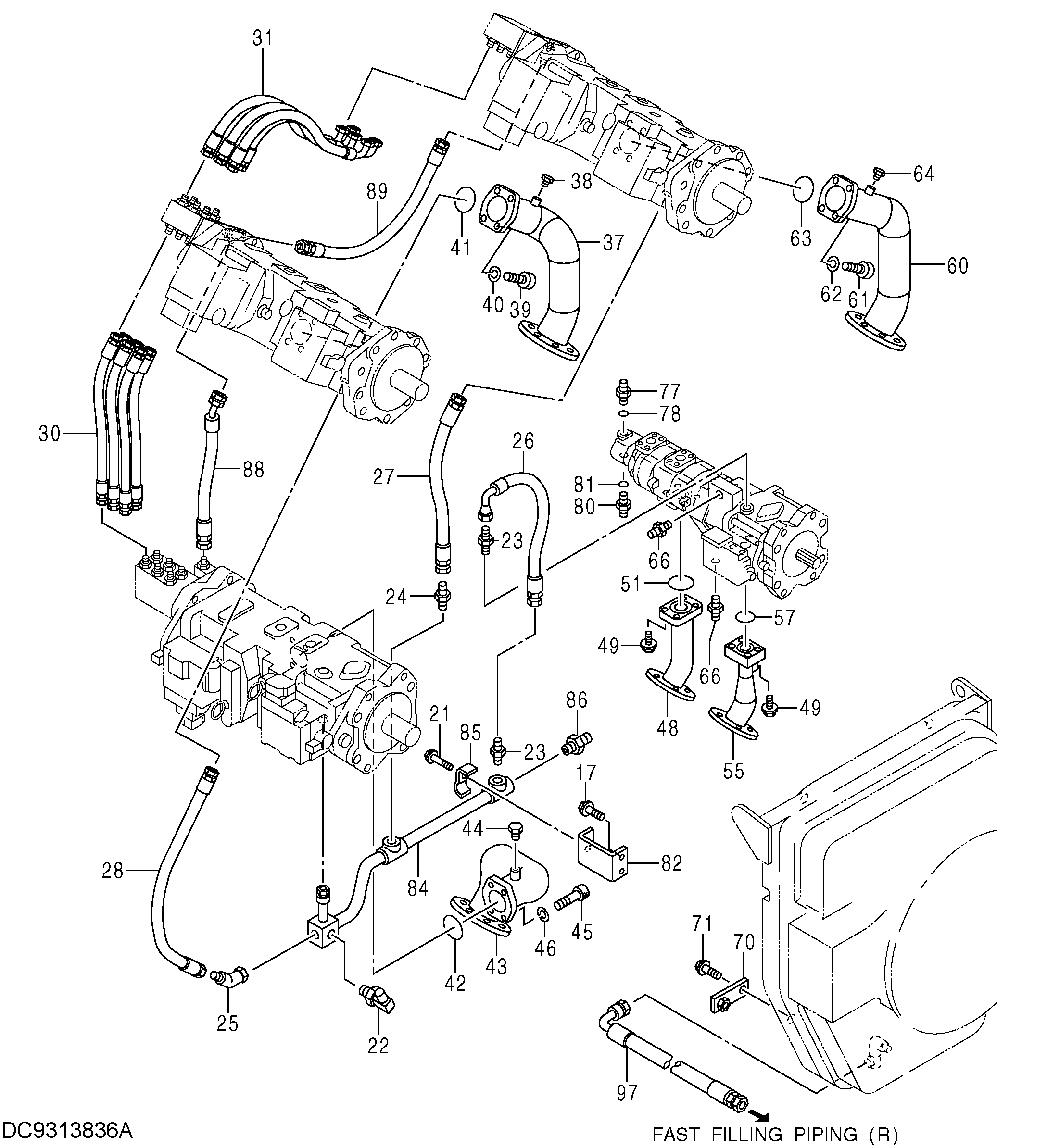

Заводская схема «Насос привод (правый)» для HITACHI EX5600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 17 | J271025 | Болт с шайбой | 2 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 21 | J271270 | Болт с шайбой | 1 |
| 21A | J901270 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 22 | A853300 | Угловой штуцер | 1 |
| 22A | 970860 | Уплотнительное кольцо | 1 |
| 23 | 4317612 | Адаптер | 2 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | A852166 | Адаптер | 1 |
| 24A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | A852266 | Угловой штуцер | 1 |
| 25A | 4506424 | Уплотнительное кольцо | 1 |
| 26 | 4723768 | Шланг | 1 |
| 27 | 4722319 | Шланг | 1 |
| 28 | 4722321 | Шланг | 1 |
| 30 | 4226311 | Шланг | 6 |
| 31 | 4313241 | Шланг | 5 |
| 37 | 8073632 | Трубка | 1 |
| 38 | A885002 | Пробка | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | M341645 | Болт с внутренним шестигранником | 4 |
| 40 | A590916 | Пружинная шайба | 4 |
| 41 | 4153546 | Уплотнительное кольцо | 1 |
| 42 | 4153546 | Уплотнительное кольцо | 1 |
| 43 | 8073633 | Трубка | 1 |
| 44 | A885002 | Пробка | 1 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 45 | M341645 | Болт с внутренним шестигранником | 4 |
| 46 | A590916 | Пружинная шайба | 4 |
| 48 | 8120768 | Трубка | 1 |
| 49 | J271240 | Болт с шайбой | 8 |
| 49A | J901240 | Болт | 1 |
| 49B | J222012 | Шайба | 1 |
| 51 | 4153538 | Уплотнительное кольцо | 1 |
| 55 | 8120769 | Трубка | 1 |
| 57 | 4153122 | Уплотнительное кольцо | 1 |
| 60 | 8073635 | Трубка | 1 |
| 61 | M341645 | Болт с внутренним шестигранником | 4 |
| 62 | A590916 | Пружинная шайба | 4 |
| 63 | 4153546 | Уплотнительное кольцо | 1 |
| 64 | A885002 | Пробка | 1 |
| 64A | 957366 | Уплотнительное кольцо | 1 |
| 66 | A852122 | Адаптер | 2 |
| 66A | 957366 | Уплотнительное кольцо | 1 |
| 70 | 9751494 | Кронштейн | 1 |
| 71 | J271020 | Болт с шайбой | 1 |
| 71A | J901020 | Болт | 1 |
| 71B | J222010 | Шайба | 1 |
| 77 | A852134 | Адаптер | 1 |
| 77A | 4509180 | Уплотнительное кольцо | 1 |
| 78 | 4153095 | Уплотнительное кольцо | 1 |
| 80 | A852166 | Адаптер | 1 |
| 80A | 4506424 | Уплотнительное кольцо | 1 |
| 81 | 4153103 | Уплотнительное кольцо | 1 |
| 82 | 9772119 | Кронштейн | 1 |
| 84 | 8072196 | Трубка | 1 |
| 85 | 4053698 | Хомут трубки | 1 |
| 86 | A852166 | Адаптер | 1 |
| 86A | 4506424 | Уплотнительное кольцо | 1 |
| 88 | 4401646 | Шланг | 1 |
| 89 | 4304985 | Шланг | 1 |
| 96 | 4485141 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
