Трансмиссия (насос) — HITACHI EX5600-6BH

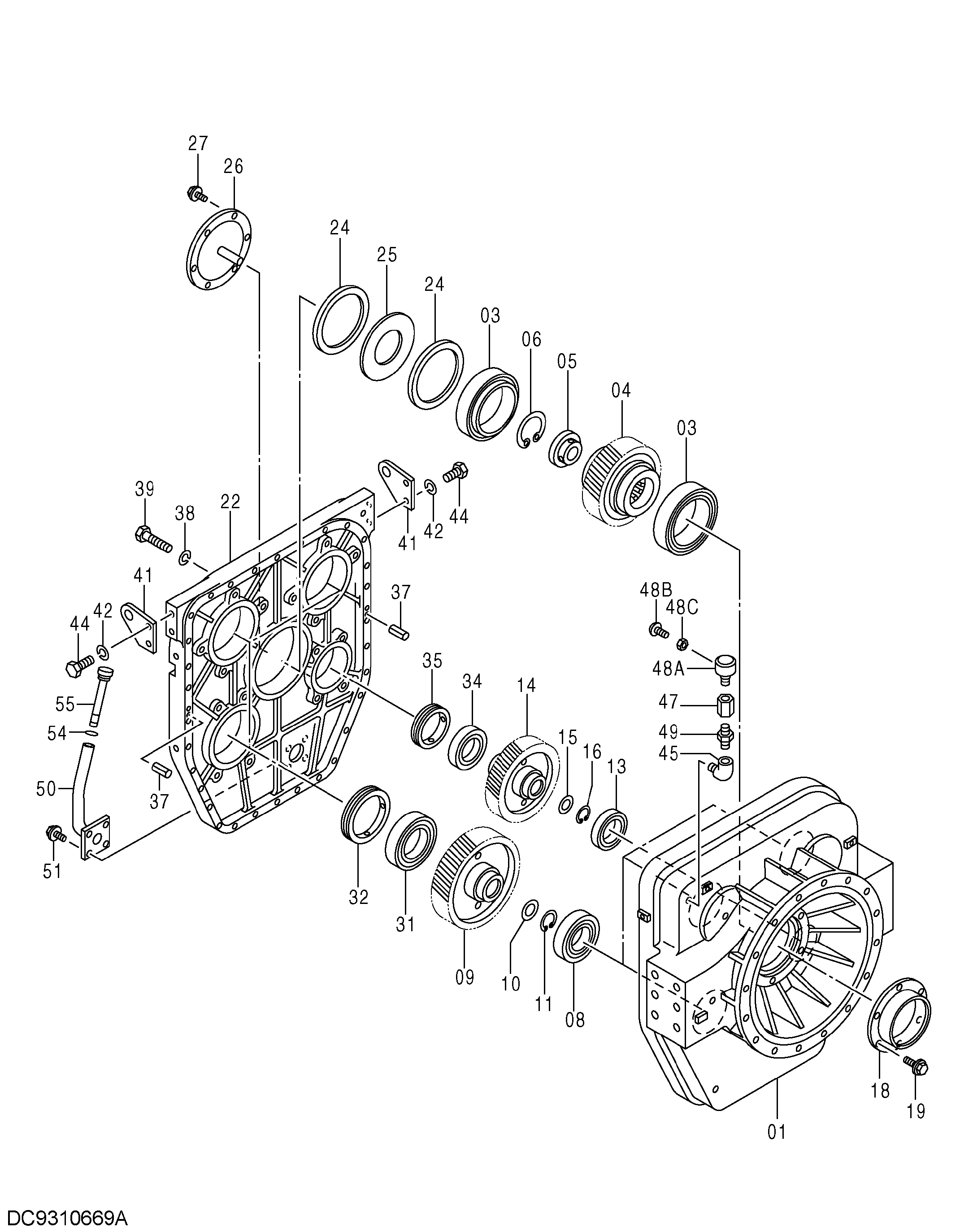

Заводская схема «Трансмиссия (насос)» для HITACHI EX5600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9310669	Трансмиссия насос	1
01	0007428	Корпус	1
03	4334013	Роликовый подшипник	2
04	2058553	Шестерня	1
05	4344333	Ограничитель	1
06	4107904	Стопорное кольцо	1
08	4089745	Шариковый подшипник	3
09	2058554	Шестерня	3
10	4344421	Проставка	3
11	4086775	Стопорное кольцо	3
13	931414	Шариковый подшипник	1
14	2058555	Шестерня	1
15	4344422	Проставка	1
16	991721	Стопорное кольцо	1
18	9743882	Крышка	1
19	J271230	Болт с шайбой	6
19A	J901230	Болт	1
19B	J222012	Шайба	1
22	0007427	Корпус	1
24	4344292	Проставка	2
25	4351397	Тарельчатая пружина	1
26	8108794	Крышка	1
27	J271240	Болт с шайбой	6
27A	J901240	Болт	1
27B	J222012	Шайба	1
31	4333997	Шариковый подшипник	3
32	4344566	Проставка	3
34	4095191	Шариковый подшипник	1
35	4344569	Проставка	1
37	4352293	Установочный штифт	2
38	A590914	Пружинная шайба	31
39	J901402	Болт	31
41	4344556	Крюк	2
42	A590920	Пружинная шайба	4
44	J932055	Болт	4
45	94-0633	Угловой штуцер	1
47	94-0688	Переходник S	1
48	4162166 замена: 4714414	Сапун	1
48	4714414	Сапун	1
48A	4400379	Элемент	1
48B	M430316	Винт	1
48C	M500303	Гайка	1
49	94-1704	Адаптер	1
50	8061547	Трубка	1
51	J271035	Болт с шайбой	4
51A	J901035	Болт	1
51B	J222010	Шайба	1
54	970486	Уплотнительное кольцо	1
55	8061582	Указатель лебел	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
