Пилотные гидролинии (левый)(A-3) — HITACHI EX5600-6BH

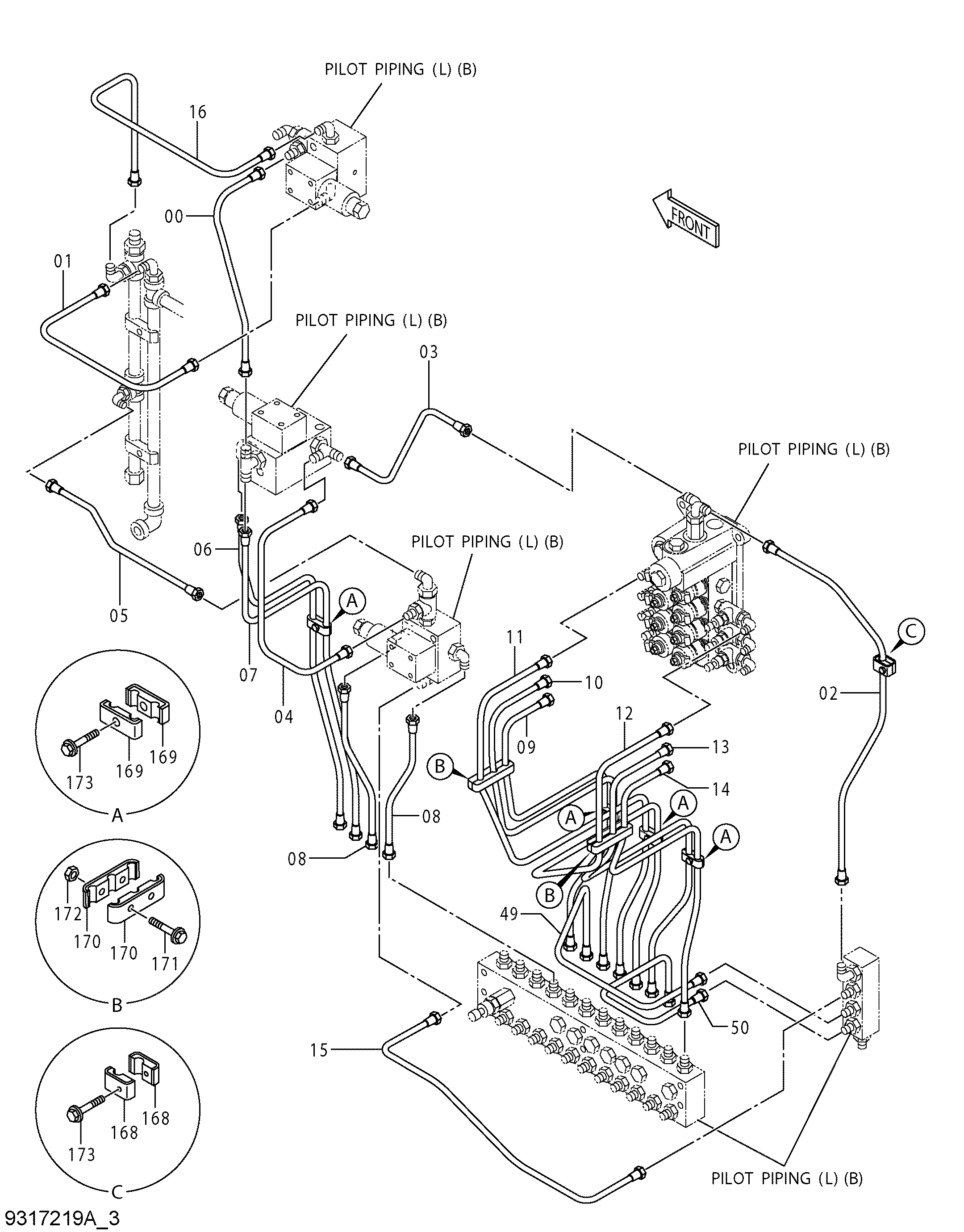

Заводская схема «Пилотные гидролинии (левый)(A-3)» для HITACHI EX5600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4717299 | Трубка | 1 |
| 01 | 4717300 | Трубка | 1 |
| 02 | 4717301 | Трубка | 1 |
| 03 | 4717302 | Трубка | 1 |
| 04 | 4717303 | Трубка | 1 |
| 05 | 4717304 | Трубка | 1 |
| 06 | 4717305 | Трубка | 1 |
| 07 | 4717306 | Трубка | 1 |
| 08 | 4671904 | Трубка | 2 |
| 09 | 4717307 | Трубка | 1 |
| 10 | 4717308 | Трубка | 1 |
| 11 | 4717309 | Трубка | 1 |
| 12 | 4717310 | Трубка | 1 |
| 13 | 4717311 | Трубка | 1 |
| 14 | 4717312 | Трубка | 1 |
| 15 | 4671911 | Трубка | 1 |
| 16 | 4717313 | Трубка | 1 |
| 49 | 4401004 | Трубка | 1 |
| 50 | 4401009 | Трубка | 1 |
| 168 | 4367706 | Хомут | 2 |
| 169 | 4344320 | Хомут | 8 |
| 170 | 4344349 | Хомут | 4 |
| 171 | J260625 | Болт с шайбой | 4 |
| 171A | J900625 | Болт | 1 |
| 171B | A590106 | Плоская шайба | 1 |
| 172 | M500605 | Гайка | 4 |
| 173 | J260635 | Болт с шайбой | 5 |
| 173A | J900635 | Болт | 1 |
| 173B | A590106 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
