Каталог запчастей HITACHI
Ковш 34.0m3 (JIS94) — HITACHI EX5600-6BH

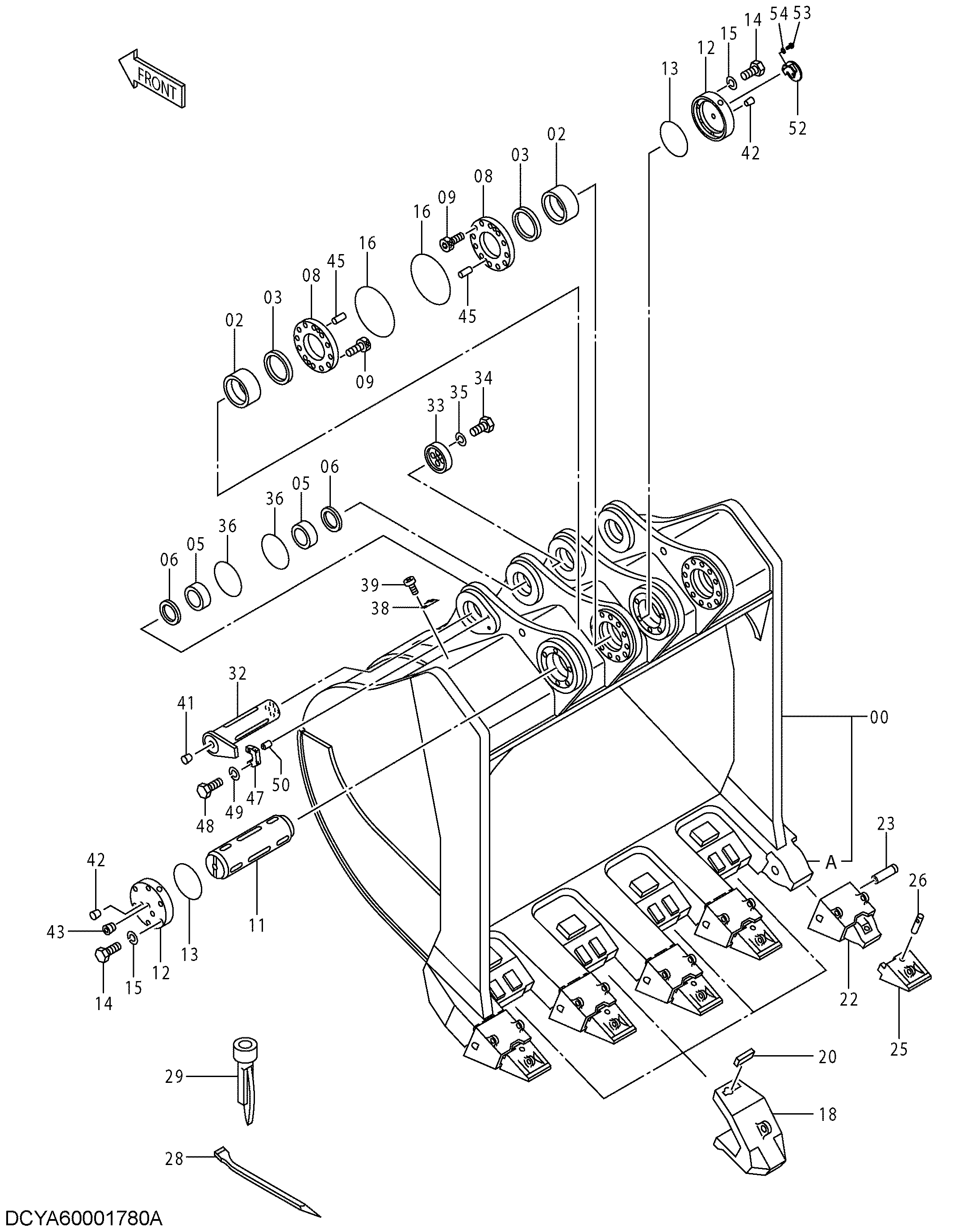

Заводская схема «Ковш 34.0m3 (JIS94)» для HITACHI EX5600-6BH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YA60001780 | Ковш в сборе | 1 | |
| 00 | YA40000016 | Ковш обратная лопата | 1 |
| 00A | YA00000028 | LIP | 1 |
| 02 | 4417979 | Втулка | 4 |
| 03 | 4402095 | Пылезащитное уплотнение | 4 |
| 05 | 4417982 | Втулка | 4 |
| 06 | 4175469 | Пылезащитное уплотнение | 4 |
| 08 | 3085556 | Упорная пластина | 4 |
| 09 | M341020 | Болт с внутренним шестигранником | 24 |
| 11 | 3085546 | Палец | 2 |
| 12 | 3085557 | Крышка | 4 |
| 13 | 994995 | Уплотнительное кольцо | 4 |
| 14 | J932060 | Болт | 24 |
| 15 | A590920 | Пружинная шайба | 24 |
| 16 | 4604346 | Уплотнительное кольцо | 4 |
| 18 | 4449528 | Кожух | 4 |
| 20 | 4393589 | Палец | 4 |
| 22 | 4449526 | Адаптер зуба | 5 |
| 23 | 4449527 | Палец | 5 |
| 25 | 4409444 | Коронка зуба | 5 |
| 26 | 4395731 | Палец | 5 |
| 28 | 4411639 | Инструмент | 1 |
| 29 | 4405870 | Инструмент | 1 |
| 32 | 8075919 | Палец | 2 |
| 33 | 4393391 | Ограничитель | 2 |
| 34 | J932060 | Болт | 8 |
| 35 | A590920 | Пружинная шайба | 8 |
| 36 | 4485896 | Уплотнительное кольцо | 4 |
| 38 | 4371561 | Информационная табличка | 1 |
| 39 | M492564 | Приводной винт | 4 |
| 41 | 425176 | Пробка | 2 |
| 42 | 428028 | Пробка | 4 |
| 43 | 94-2011 | Пробка | 2 |
| 45 | J401640 | Установочный штифт | 24 |
| 47 | 4632790 | Ограничитель | 2 |
| 48 | J901440 | Болт | 4 |
| 49 | A590914 | Пружинная шайба | 4 |
| 50 | 4624480 | Установочный штифт | 4 |
| 52 | 8074495 | Защитный кожух | 2 |
| 53 | J901635 | Болт | 4 |
| 54 | A590916 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5600-6BH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
