Смещаемый стрела — HITACHI EX55UR-3

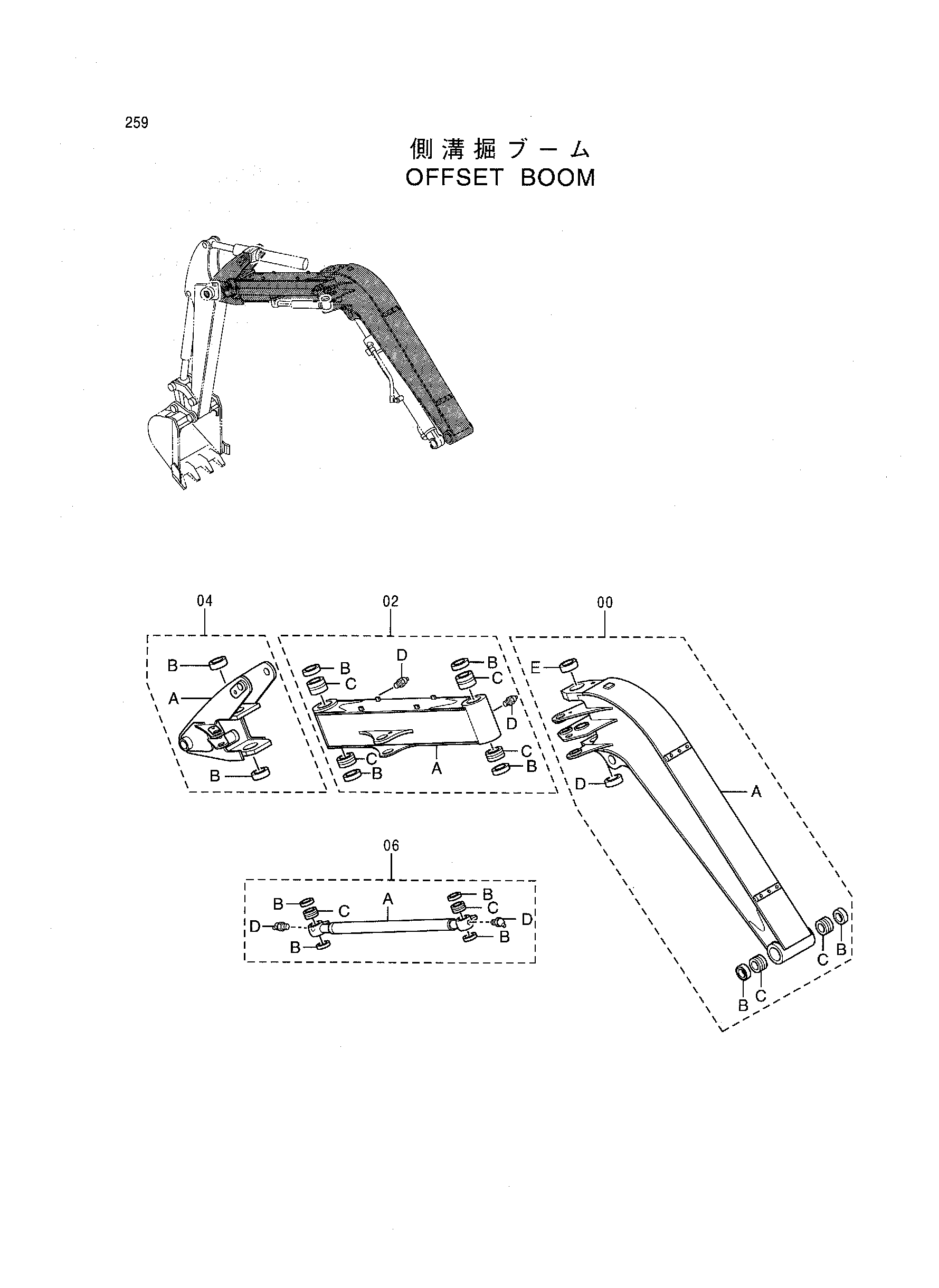

Заводская схема «Смещаемый стрела» для HITACHI EX55UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9170777 | Стрела нижний | 1 |
| 00A | 5005962 | Стрела нижний | 1 |
| 00B | 4094086 | Пылезащитное уплотнение | 2 |
| 00C | 4334422 | Втулка | 2 |
| 00D | 4402582 | Втулка | 1 |
| 00E | 4402581 | Втулка | 1 |
| 02 | 9170778 | Стрела верхний | 1 |
| 02A | 6017415 | Стрела верхний | 1 |
| 02B | 4067902 | Пылезащитное уплотнение | 4 |
| 02C | 3072697 | Втулка | 4 |
| 02D | J75481 | Пресс-маслёнка | 2 |
| 04 | 9170779 | Стойка гидроцилиндр. | 1 |
| 04A | 6017416 | Стойка гидроцилиндр. | 1 |
| 04B | 4402583 | Втулка | 2 |
| 06 | 9170780 | Стойка | 1 |
| 06A | 8075002 | Стойка | 1 |
| 06B | 4347249 | Пылезащитное уплотнение | 4 |
| 06C | 4402596 | Втулка | 2 |
| 06D | J75581 | Пресс-маслёнка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
