Тяга (ход, отвал) — HITACHI EX55UR-3

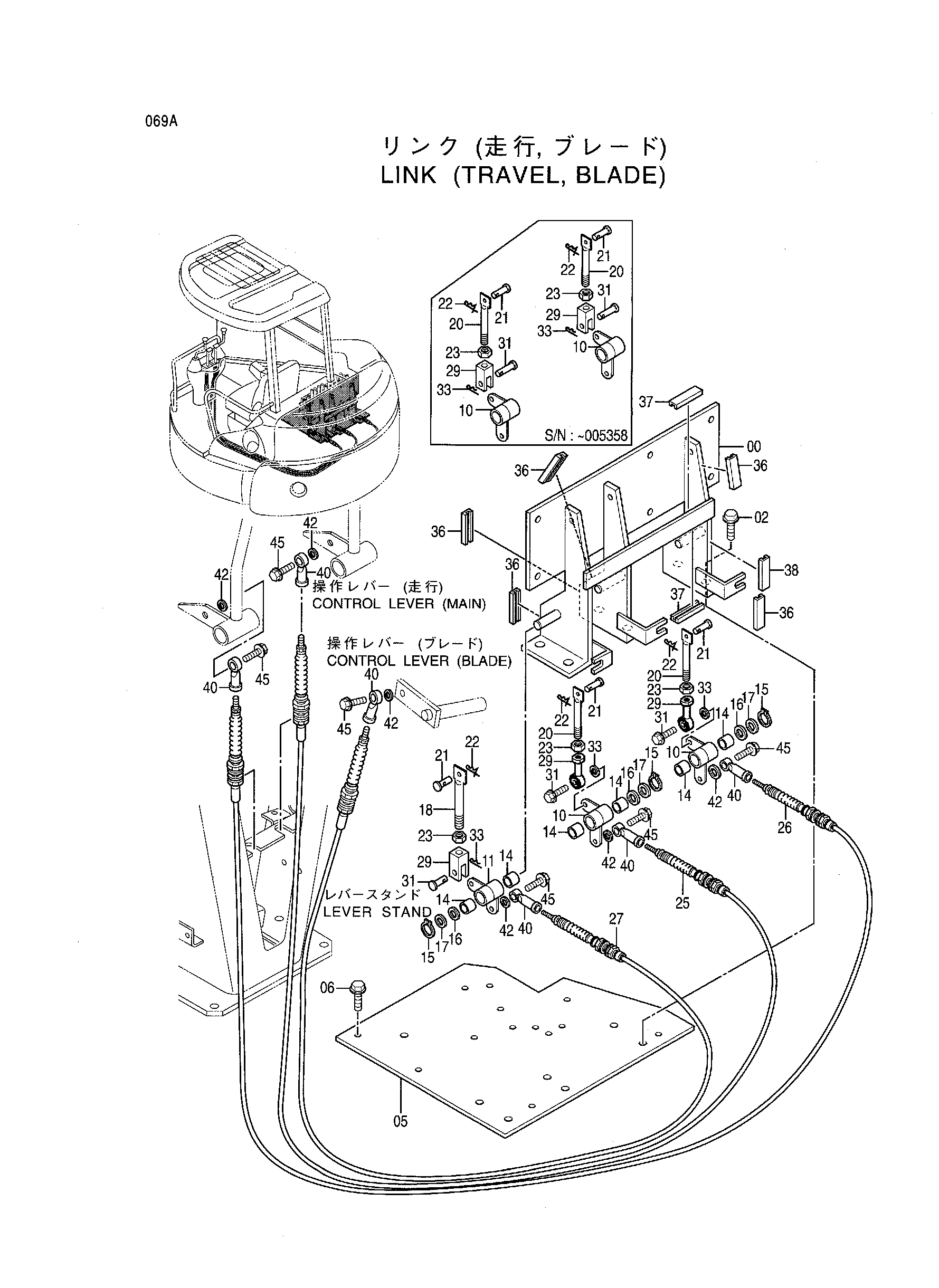

Заводская схема «Тяга (ход, отвал)» для HITACHI EX55UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7034739	Кронштейн	1
02	J051230	Болт с шайбой	6
05	8072743	Пластина	1
06	J051025	Болт с шайбой	6
10	8072279 замена: 8078598	Тяга	2
10	8072279 замена: 4430588	Тяга	2
10	8072279 замена: 4429634	Тяга	2
10	8072279 замена: J090830	Тяга	2
10	8072279 замена: J253108	Тяга	2
10	8078598	Тяга	2
11	8072280 замена: 8078599	Тяга	1
11	8072280 замена: 4430587	Тяга	1
11	8072280 замена: 4429634	Тяга	1
11	8072280 замена: J090830	Тяга	1
11	8072280 замена: J253108	Тяга	1
11	8078599	Тяга	1
14	4280298	Втулка	6
15	991340	Стопорное кольцо	3
16	J253116	Плоская шайба	3
17	4294498	Регулировочная шайба	9
18	4279593	Шток	1
18	4430587	Шток	1
20	4401756	Шток	2
20	4430588	Шток	2
21	4279607	Палец	3
22	4365839	Стопорный палец	3
23	J231108	Гайка	3
25	4407725	Трос управления	1
26	4402208	Трос управления	1
27	4402207	Трос управления	1
29	M980844	Концевой вилка	3
29	4429634	Концевой шток	3
31	4421368	Палец	3
31	J090830	Болт с шайбой	3
33	4402852	Стопорный палец	3
33	J253108	Шайба	3
36	4346916	Амортизатор	5
37	4392474	Амортизатор	2
38	4421255	Амортизатор	1
40	4286584 замена: 4429659	Концевой шток	6
40	4429659	Концевой шток	6
42	J253106	Плоская шайба	6
45	J090625	Болт с шайбой	6
