Основные гидролинии (3) — HITACHI EX55UR-3

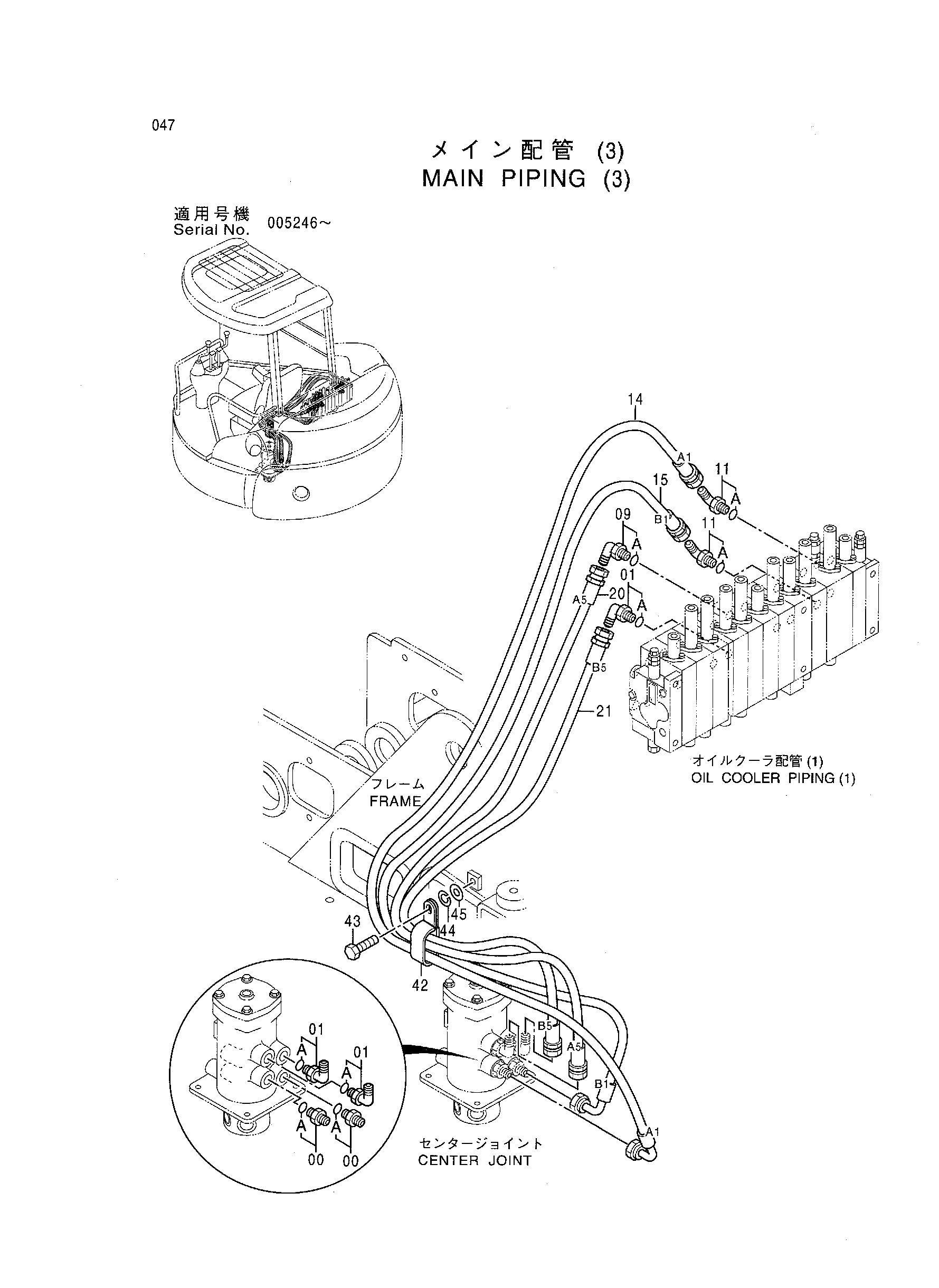

Заводская схема «Основные гидролинии (3)» для HITACHI EX55UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4042032 | Адаптер | 4 |
| 00 | 4042032 | Адаптер | 2 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4037760 | Угловой штуцер | 1 |
| 01 | 4037760 | Угловой штуцер | 3 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4173022 | Угловой штуцер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4414503 | Угловой штуцер | 2 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4413532 | Шланг | 1 |
| 15 | 4413533 | Шланг | 1 |
| 15 | 4425519 | Шланг | 1 |
| 20 | 4413538 | Шланг | 1 |
| 20 | 4425520 | Шланг | 1 |
| 21 | 4413539 | Шланг | 1 |
| 21 | 4425521 | Шланг | 1 |
| 42 | 4295017 | Зажим | 1 |
| 42 | 4193816 | Зажим | 1 |
| 43 | J971014 | Болт | 1 |
| 44 | J252210 | Пружинная шайба | 1 |
| 45 | J253110 | Плоская шайба | 1 |
| 62 | 4327294 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
