4 Ходовой малти рычаг трубопроводы: 1 [смещаемый стрела] — HITACHI EX55UR-3

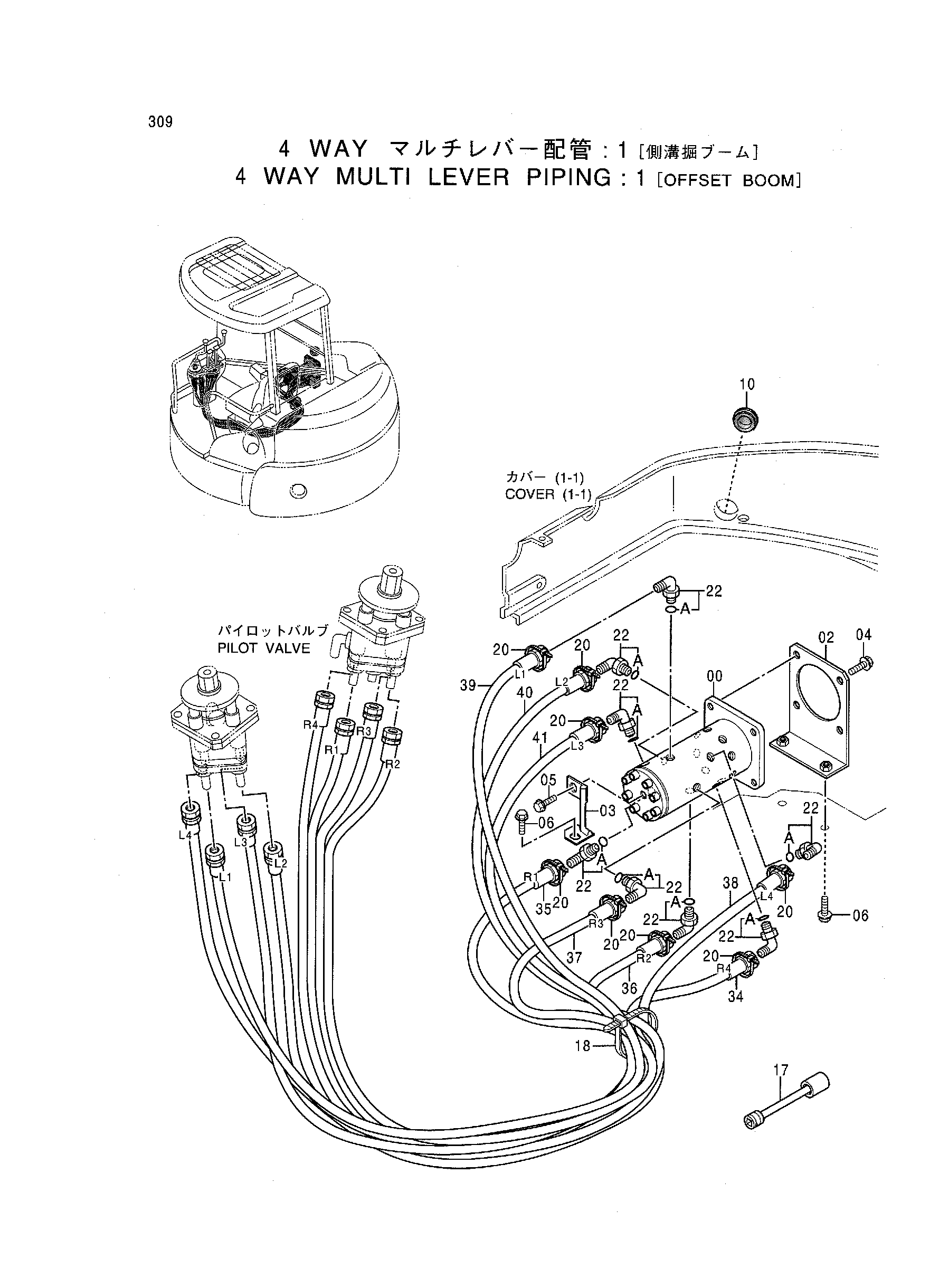

Заводская схема «4 Ходовой малти рычаг трубопроводы: 1 [смещаемый стрела]» для HITACHI EX55UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема 4 Ходовой малти рычаг трубопроводы: 1 [смещаемый стрела] HITACHI EX55UR-3](/catalog-drawings/92/92c45fa4-8531-49b1-b8f7-a9914ad0c2c4.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4287296 | Влве поворотный | 1 |
| 02 | 8073489 | Кронштейн | 1 |
| 03 | 9746413 | Кронштейн | 1 |
| 04 | J041230 | Болт с шайбой | 4 |
| 05 | J090816 | Болт с шайбой | 1 |
| 06 | J051025 | Болт с шайбой | 3 |
| 10 | 4422519 | Резиновая втулка | 1 |
| 17 | 4414304 | Гаечный ключ | 1 |
| 18 | 4055312 | Ленточный зажим | 1 |
| 20 | 4326365 | Ленточный зажим | 8 |
| 22 | 4405673 | Угловой штуцер | 8 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4409034 | Шланг | 1 |
| 35 | 4409035 | Шланг | 1 |
| 36 | 4409036 | Шланг | 1 |
| 37 | 4409037 | Шланг | 1 |
| 38 | 4409038 | Шланг | 1 |
| 39 | 4409039 | Шланг | 1 |
| 40 | 4409040 | Шланг | 1 |
| 41 | 4409041 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
