Гидроцилиндр отвала — HITACHI EX55UR-3

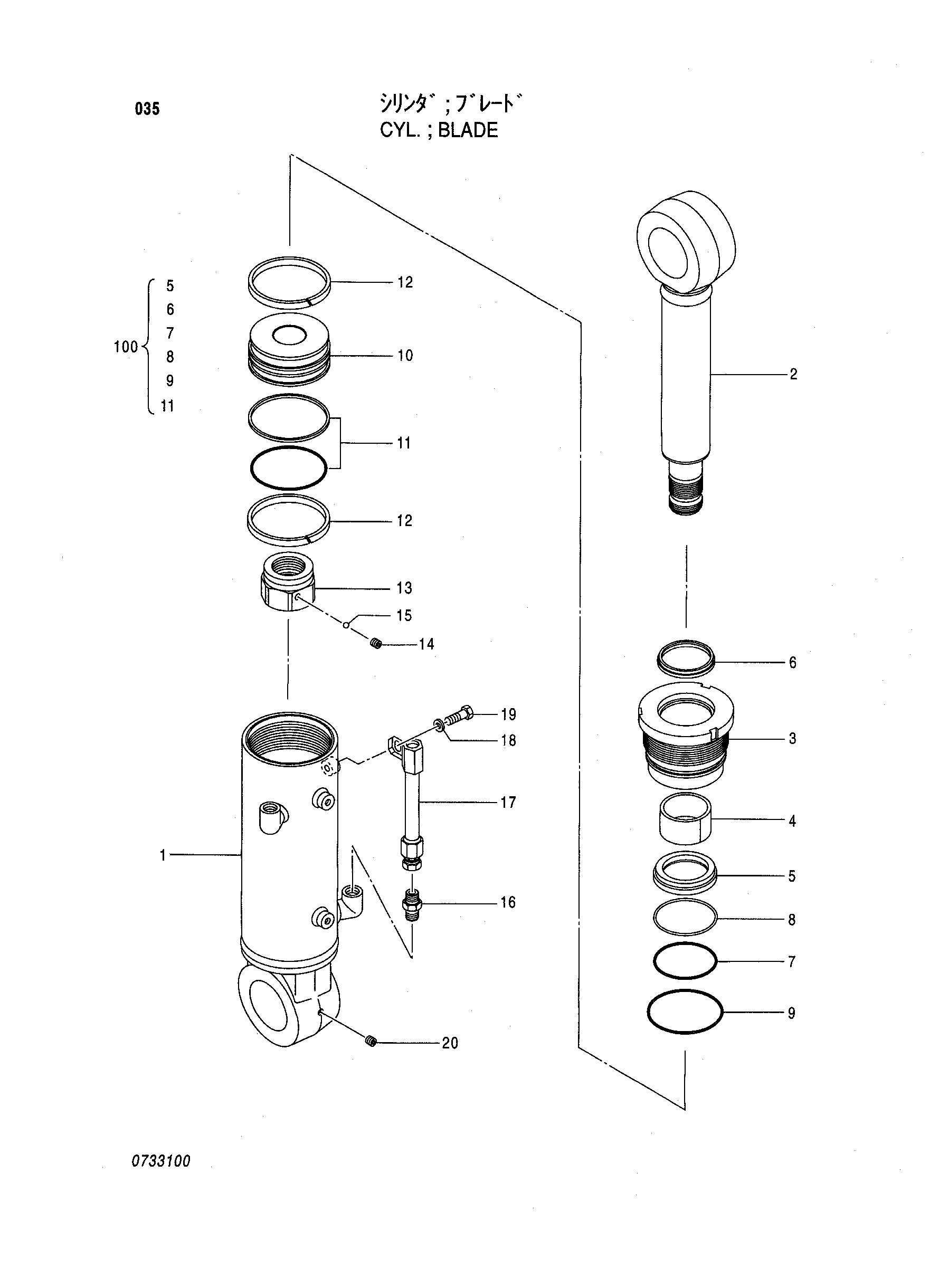

Заводская схема «Гидроцилиндр отвала» для HITACHI EX55UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4403515 | Гидроцилиндр отвала | 1 | |
| 1 | 0733101 | Труба гидроцилиндра | 1 |
| 2 | 0733102 | Шток поршня | 1 |
| 3 | 0733103 | Головка гидроцилиндра | 1 |
| 4 | 0733104 | Втулка | 1 |
| 5 | 4085460 | U-образная манжета | 1 |
| 6 | 0409117 | Грязесъёмное кольцо | 1 |
| 7 | A811105 | Уплотнительное кольцо | 1 |
| 8 | 0298904 | Опорное кольцо | 1 |
| 9 | A810110 | Уплотнительное кольцо | 1 |
| 10 | 0620804 | Поршень | 1 |
| 11 | 0240915 | Кольцо уплотнение в сборе | 1 |
| 12 | 0620805 | Кольцо | 2 |
| 13 | 0310611 | Гайка | 1 |
| 14 | 0310612 | Установочный винт | 1 |
| 15 | 0111818 | Стальной шарик | 1 |
| 16 | 0732903 | Адаптер | 1 |
| 17 | 0733105 | Трубка | 1 |
| 18 | 0684312 | Болт | 1 |
| 19 | 0714808 | Шайба | 1 |
| 20 | 94-2010 | Пробка | 1 |
| 100 | 0733106 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
