Навес — HITACHI EX55UR-3

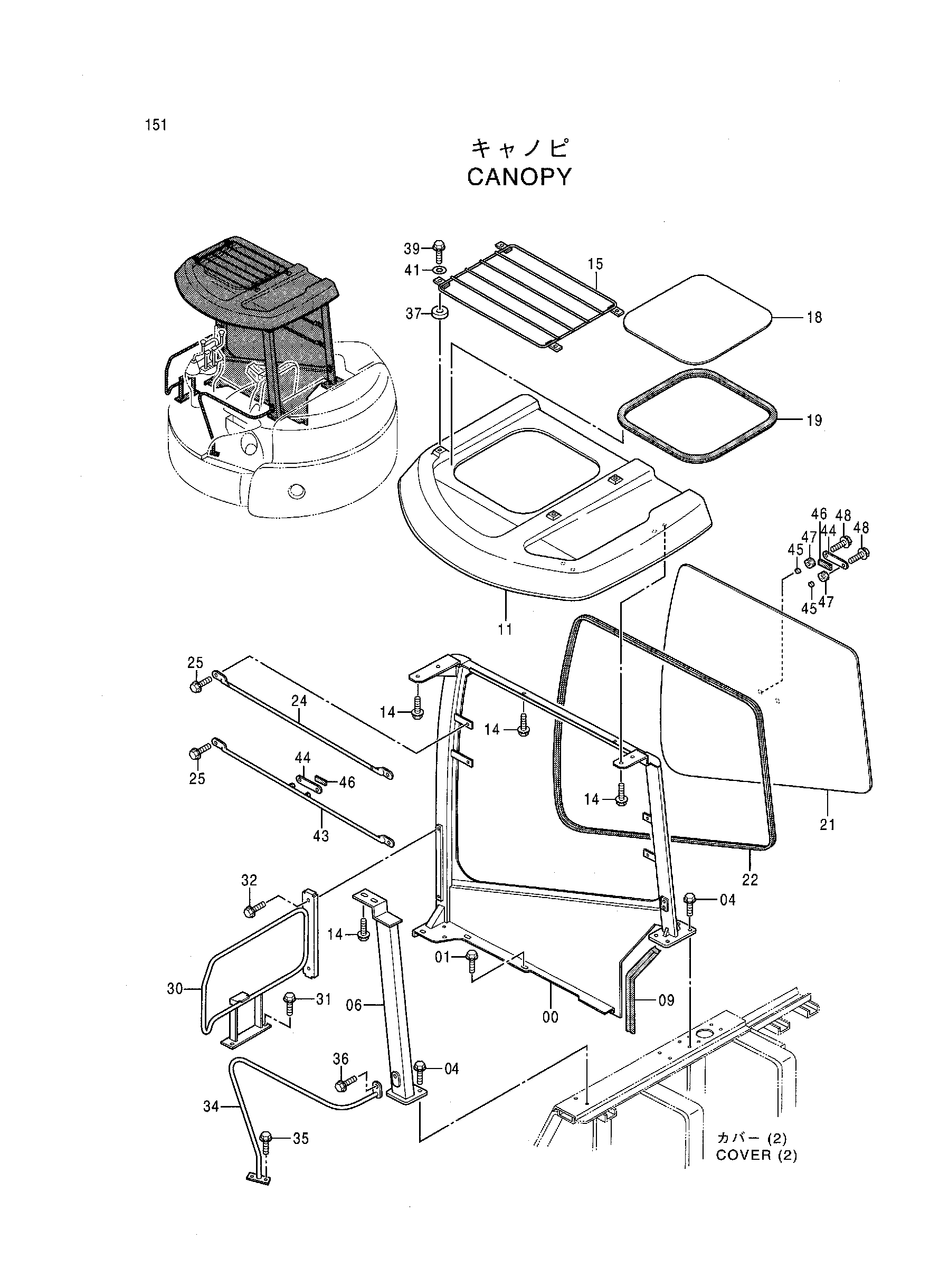

Заводская схема «Навес» для HITACHI EX55UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6017460 | Рама | 1 |
| 01 | J051028 | Болт с шайбой | 3 |
| 04 | J051240 | Болт с шайбой | 6 |
| 06 | 8072710 | Поле | 1 |
| 09 | 4404410 | Резиновое уплотнение | 1 |
| 11 | 4403454 | Рооф | 1 |
| 14 | J061025 | Болт с шайбой | 8 |
| 15 | 8072759 | Защитный кожух | 1 |
| 18 | 4403473 | Пластина | 1 |
| 19 | 4397085 | Уплотнитель | 1 |
| 21 | 4403482 | Пластина | 1 |
| 22 | 4403676 | Уплотнитель | 1 |
| 24 | 3082770 | Защитный кожух | 1 |
| 25 | J080814 | Болт с шайбой | 4 |
| 30 | 8072764 | Стойка | 1 |
| 31 | J041025 замена: J051030 | Болт с шайбой | 2 |
| 31 | J051030 | Болт с шайбой | 2 |
| 32 | J041018 замена: J051020 | Болт с шайбой | 2 |
| 32 | J051020 | Болт с шайбой | 2 |
| 34 | 8072765 | Стойка | 1 |
| 35 | J041025 замена: J051030 | Болт с шайбой | 2 |
| 35 | J051030 | Болт с шайбой | 2 |
| 36 | J041016 замена: J051020 | Болт с шайбой | 1 |
| 36 | J051020 | Болт с шайбой | 1 |
| 37 | 4421697 | Проставка | 4 |
| 39 | J080625 | Болт с шайбой | 4 |
| 41 | J253108 | Плоская шайба | 4 |
| 43 | 8073869 | Защитный кожух | 1 |
| 44 | 4338213 | Пластина | 2 |
| 45 | 4338217 | Проставка | 2 |
| 46 | 4338224 | Резиновая прокладка | 2 |
| 47 | 4341709 | Резиновая прокладка | 2 |
| 48 | J080820 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
