Облицовка (1-2) — HITACHI EX55UR-3

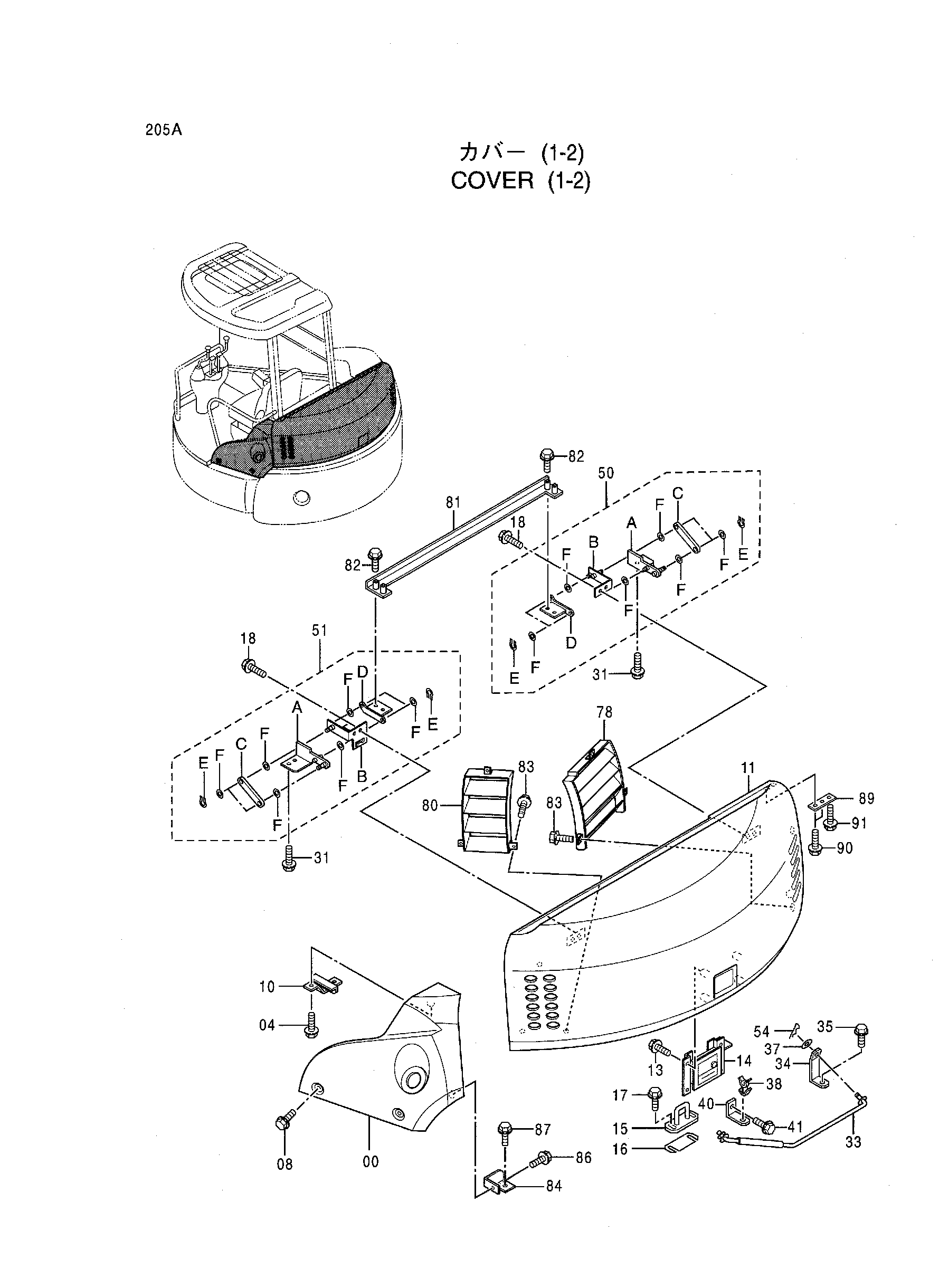

Заводская схема «Облицовка (1-2)» для HITACHI EX55UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0003174 | Крышка | 1 |
| 04 | J090816 | Болт с шайбой | 3 |
| 08 | J090820 | Болт с шайбой | 2 |
| 10 | 9751910 | Кронштейн | 1 |
| 11 | 0003176 | Крышка двигатель | 1 |
| 13 | J090614 | Болт с шайбой | 4 |
| 14 | 4406565 | Раткх | 1 |
| 15 | 8059499 | Защёлка | 1 |
| 16 | 4347798 | Регулировочная шайба | 1 |
| 17 | J051030 | Болт с шайбой | 2 |
| 18 | J090816 | Болт с шайбой | 4 |
| 31 | J090820 | Болт с шайбой | 4 |
| 33 | 8073450 | Стойка | 1 |
| 34 | 4406567 | Кронштейн | 1 |
| 35 | J051025 | Болт с шайбой | 1 |
| 37 | J253108 | Плоская шайба | 1 |
| 38 | 4399244 | Держатель | 1 |
| 40 | 4406566 | Кронштейн | 1 |
| 41 | J090816 | Болт с шайбой | 1 |
| 50 | 4415184 | Тяга | 1 |
| 50A | 8075454 | Кронштейн | 1 |
| 50B | 8071578 | Кронштейн | 1 |
| 50C | 4392999 | Тяга | 1 |
| 50D | 8071580 | Кронштейн | 1 |
| 50E | 4393985 | Стопорное кольцо | 4 |
| 50F | J253108 | Плоская шайба | 8 |
| 51 | 4415099 | Тяга | 1 |
| 51A | 8075453 | Кронштейн | 1 |
| 51B | 8071577 | Кронштейн | 1 |
| 51C | 4392999 | Тяга | 1 |
| 51D | 8071579 | Кронштейн | 1 |
| 51E | 4393985 | Стопорное кольцо | 4 |
| 51F | J253108 | Плоская шайба | 8 |
| 54 | 4022697 | Стопорный палец | 1 |
| 78 | 8076083 | Лоувер | 1 |
| 80 | 8076084 | Лоувер | 1 |
| 81 | 9750555 | Кронштейн | 1 |
| 82 | J090840 | Болт с шайбой | 4 |
| 83 | J090612 | Болт с шайбой | 6 |
| 84 | 4411714 | Кронштейн | 1 |
| 86 | J090816 | Болт с шайбой | 1 |
| 87 | J061025 | Болт с шайбой | 1 |
| 89 | 4409466 | Пластина | 1 |
| 90 | J090820 | Болт с шайбой | 2 |
| 91 | J090816 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
