Рама — HITACHI EX55UR-3

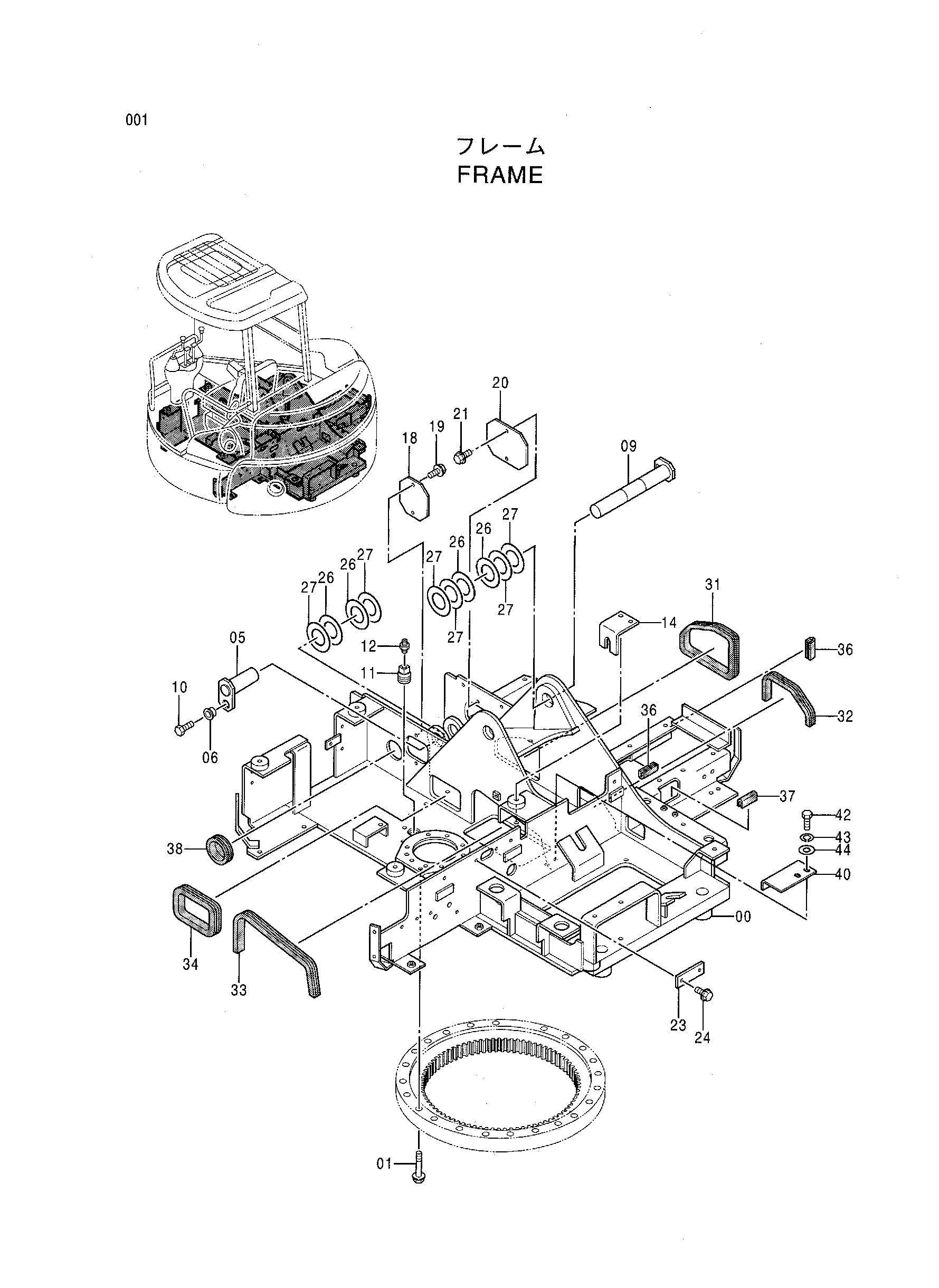

Заводская схема «Рама» для HITACHI EX55UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5005943 | Рама основной | 1 |
| 01 | J981470 | Болт | 23 |
| 05 | 9750208 | Палец | 1 |
| 06 | 4339355 | Втулка | 1 |
| 09 | 9750207 | Палец | 1 |
| 10 | J971435 | Болт | 1 |
| 11 | 4310999 | Пробка | 1 |
| 12 | J75481 | Пресс-маслёнка | 1 |
| 14 | 4324636 | Пластина | 1 |
| 15 | J971240 | Болт | 2 |
| 16 | J252212 | Пружинная шайба | 2 |
| 18 | 4408419 | Пластина | 1 |
| 19 | J090820 | Болт с шайбой | 2 |
| 20 | 4402226 | Пластина | 1 |
| 21 | J090820 | Болт с шайбой | 2 |
| 23 | 4402270 | Пластина | 1 |
| 24 | J090820 | Болт с шайбой | 2 |
| 26 | 4353676 | Регулировочная шайба 0.5 | 4 |
| 27 | 4353677 | Регулировочная шайба 1.0 | 6 |
| 31 | 4402273 | Резиновая втулка | 1 |
| 32 | 4402271 | Резиновая втулка | 1 |
| 33 | 4402272 | Резиновая втулка | 1 |
| 34 | 4402151 | Резиновая втулка | 1 |
| 36 | 4346916 | Амортизатор | 2 |
| 37 | 4392474 | Амортизатор | 1 |
| 38 | 4075227 | Резиновая втулка | 1 |
| 40 | 4423065 | Пластина | 1 |
| 42 | J971025 | Болт | 2 |
| 43 | J252210 | Пружинная шайба | 2 |
| 44 | J253110 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
