Гидрораспределитель (1/3) — HITACHI EX55UR-3

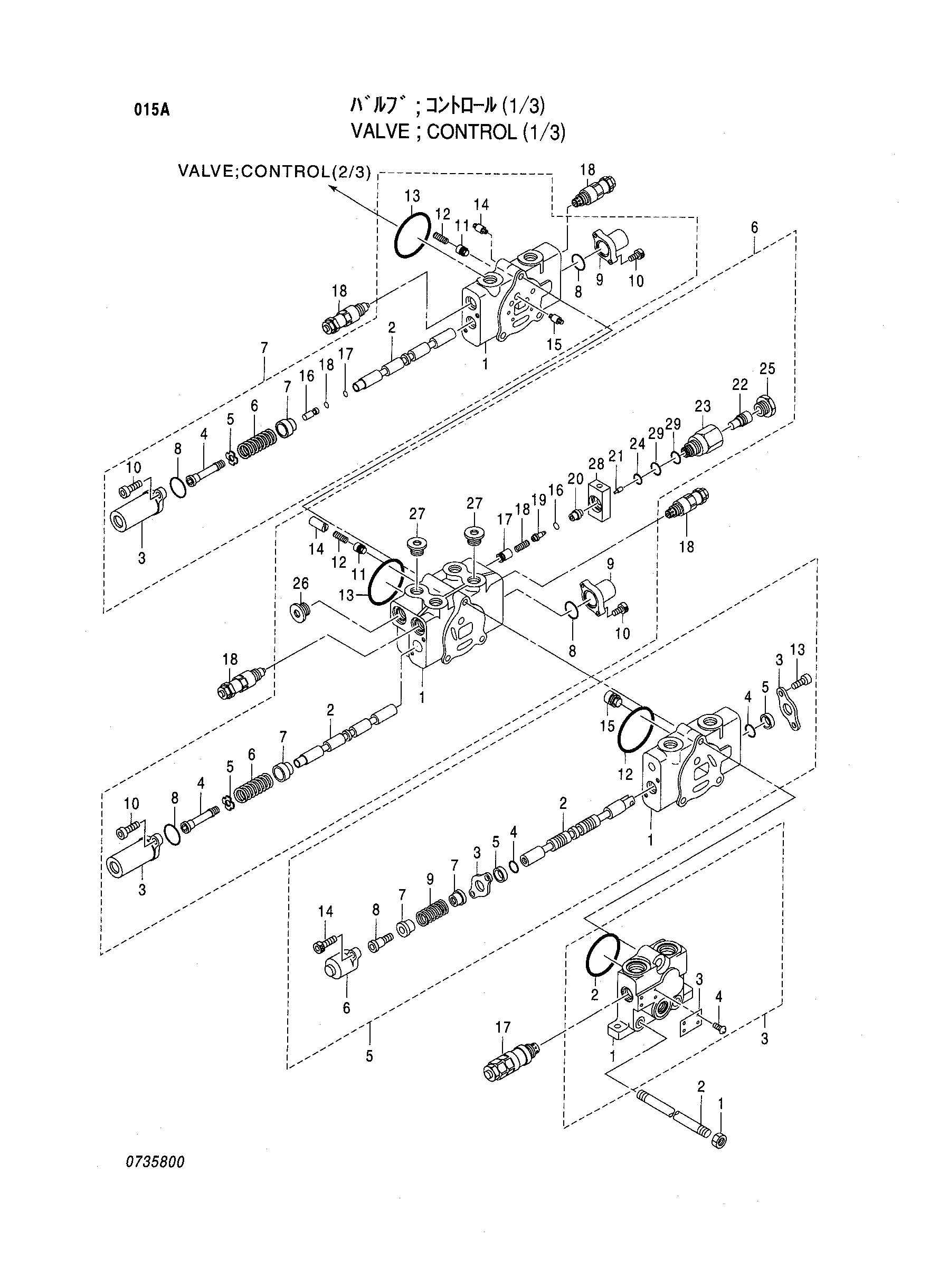

Заводская схема «Гидрораспределитель (1/3)» для HITACHI EX55UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4403531 | Гидрораспределитель | 1 | |
| 1 | 0168205 | Гайка | 3 |
| 2 | 0735801 | Шток TIE | 3 |
| 3 | 0735802 | Инлет-сектион | 1 |
| 3-1 | 0735803 | Корпус | 1 |
| 3-2 | A810065 | Уплотнительное кольцо | 1 |
| 5 | 0735804 | Споол-сектион | 1 |
| 5-3 | 0103007 | Пластина | 2 |
| 5-4 | 0187503 | Уплотнительное кольцо | 2 |
| 5-5 | 4038963 | Стеклоочиститель | 2 |
| 5-6 | 0103008 | Колпачок | 1 |
| 5-7 | 0103009 | Сиденье | 2 |
| 5-8 | 0103010 | Винт | 1 |
| 5-9 | 0630905 | Пружина | 1 |
| 5-12 | A810065 | Уплотнительное кольцо | 1 |
| 5-13 | 0125112 | Винт | 2 |
| 5-14 | 0630907 | Болт с внутренним шестигранником | 2 |
| 5-15 | 0631205 | Тарельчатый клапан | 1 |
| 6 | 0735805 | Споол-сектион | 1 |
| 6-3 | 0735806 | Колпачок | 1 |
| 6-4 | 0735807 | Концевой золотник | 1 |
| 6-5 | 0332904 | Седло пружины | 1 |
| 6-6 | 0630912 | Пружина | 1 |
| 6-7 | 0630913 | Седло пружины | 1 |
| 6-8 | 0630914 | Уплотнительное кольцо | 2 |
| 6-9 | 0735808 | Колпачок | 1 |
| 6-10 | 0630907 | Болт с внутренним шестигранником | 4 |
| 6-13 | A810065 | Уплотнительное кольцо | 1 |
| 6-16 | 971823 | Уплотнительное кольцо | 1 |
| 6-17 | 0735809 | Тарельчатый клапан | 1 |
| 6-18 | 0735810 | Пружина | 1 |
| 6-19 | 0735811 | Тарельчатый клапан | 1 |
| 6-20 | 0735812 | Втулка | 1 |
| 6-21 | 0735813 | Поршень | 1 |
| 6-22 | 0735814 | Поршень | 1 |
| 6-23 | 0735815 | Пробка | 1 |
| 6-24 | 0168308 | Уплотнительное кольцо | 1 |
| 6-25 | 0735816 | Пробка | 1 |
| 6-26 | 0695007 | Пробка | 1 |
| 6-27 | 0668108 | Пробка | 2 |
| 6-28 | 0735817 | Проставка | 1 |
| 6-29 | 984338 | Уплотнительное кольцо | 2 |
| 7 | 0735818 | Споол-сектион | 1 |
| 7-3 | 0735806 | Колпачок | 1 |
| 7-4 | 0735807 | Концевой золотник | 1 |
| 7-5 | 0332904 | Седло пружины | 1 |
| 7-6 | 0630912 | Пружина | 1 |
| 7-7 | 0630913 | Седло пружины | 1 |
| 7-8 | 0630914 | Уплотнительное кольцо | 2 |
| 7-9 | 0735808 | Колпачок | 1 |
| 7-10 | 0630907 | Болт с внутренним шестигранником | 4 |
| 7-11 | 0103012 | Тарельчатый клапан | 1 |
| 7-12 | 0103013 | Пружина | 1 |
| 7-13 | A810065 | Уплотнительное кольцо | 1 |
| 7-14 | 0735819 | Тарельчатый клапан | 1 |
| 7-15 | 0631205 | Тарельчатый клапан | 1 |
| 7-16 | 0735820 | Проставка | 1 |
| 7-17 | 4032996 | Уплотнительное кольцо | 1 |
| 7-18 | 0429406 | Опорное кольцо | 1 |
| 17 | 4345965 | Предохранительный клапан | 1 |
| 18 | 0689404 | Предохранительный клапан | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
