Пилотные гидролинии (3-1) [моноблочный стрела] — HITACHI EX55UR-3

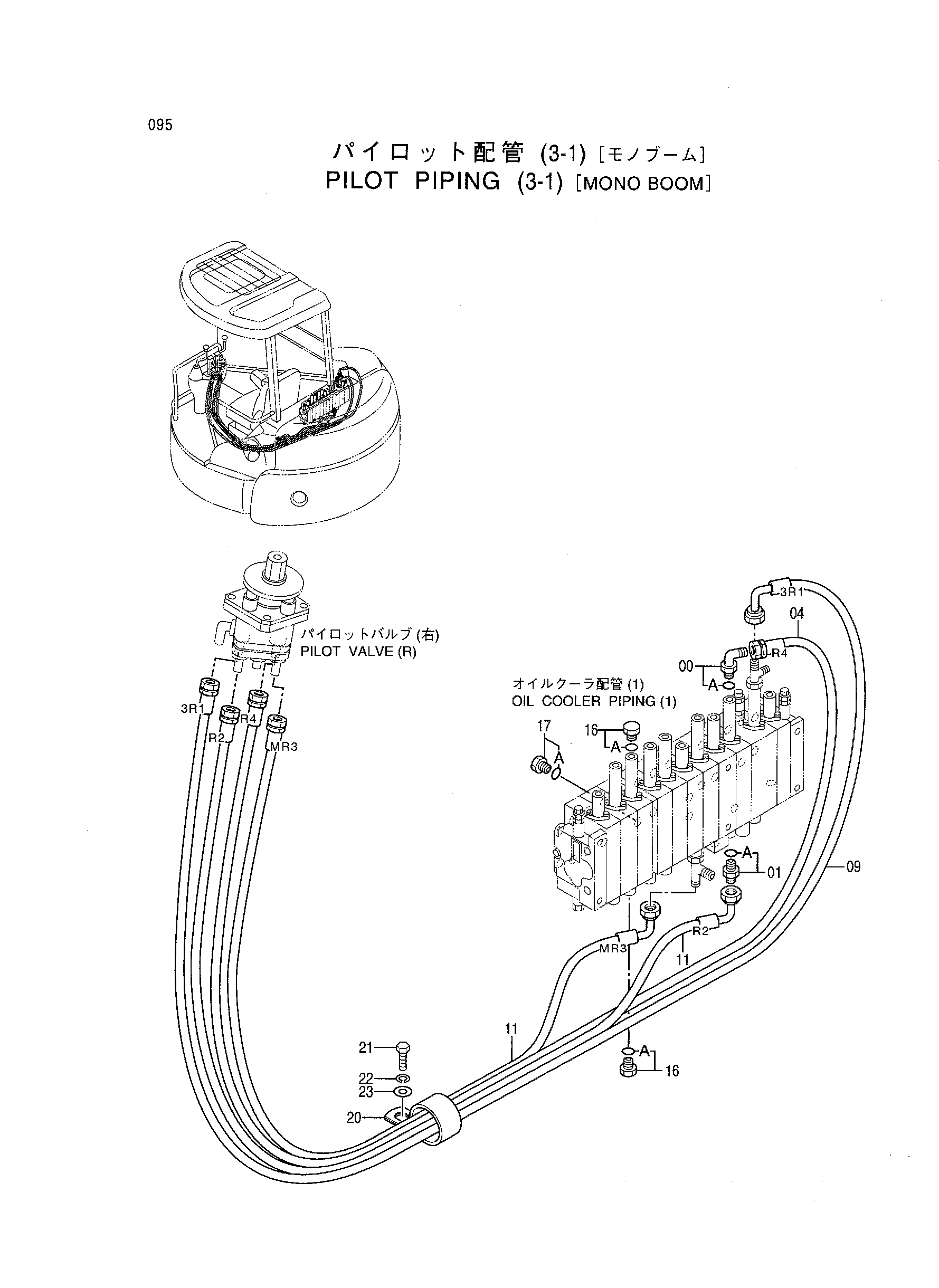

Заводская схема «Пилотные гидролинии (3-1) [моноблочный стрела]» для HITACHI EX55UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пилотные гидролинии (3-1) [моноблочный стрела] HITACHI EX55UR-3](/catalog-drawings/3f/3f0bd2b8-21ee-4493-bf1e-5c45c5fbdd9f.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4112300 | Угловой штуцер | 1 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4042030 | Адаптер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4406205 | Шланг | 1 |
| 05 | 4406203 | Шланг | 1 |
| 09 | 4406201 | Шланг | 1 |
| 11 | 4425794 | Шланг | 1 |
| 16 | 4093624 | Пробка | 2 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4092534 | Пробка | 2 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4190265 | Зажим | 1 |
| 21 | J971020 | Болт | 1 |
| 22 | J252210 | Пружинная шайба | 1 |
| 23 | J253110 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
