Гидроцилиндр рукояти — HITACHI EX55UR-3

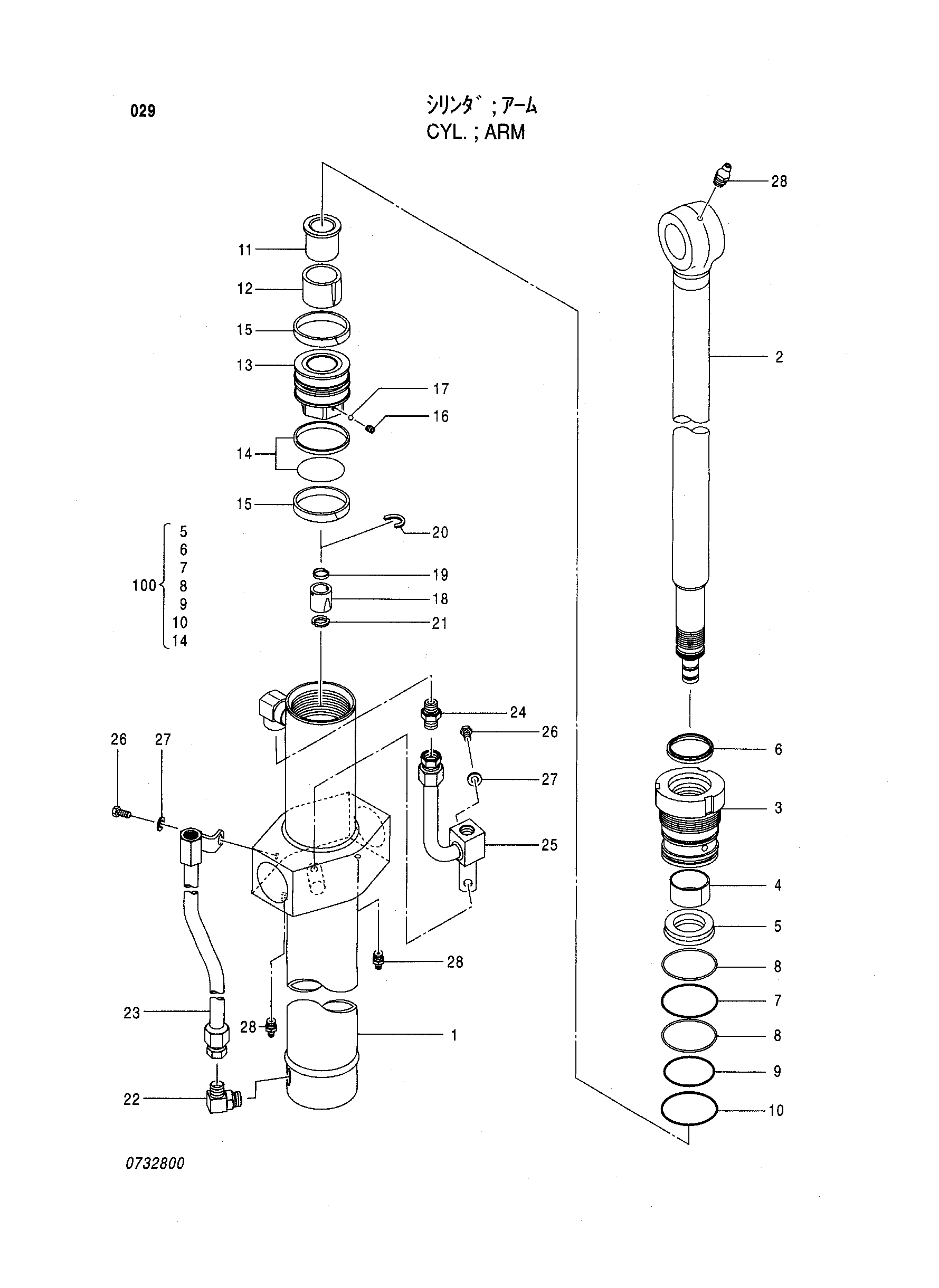

Заводская схема «Гидроцилиндр рукояти» для HITACHI EX55UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4418001 | Гидроцилиндр рукояти | 1 | |
| 1 | 0732801 | Труба гидроцилиндра | 1 |
| 2 | 0732802 | Шток поршня | 1 |
| 3 | 0732803 | Хеадлкйл. | 1 |
| 4 | 0689901 | Втулка | 1 |
| 5 | 4070039 | U-образная манжета | 1 |
| 6 | 0453517 | Грязесъёмное кольцо | 1 |
| 7 | A811080 | Уплотнительное кольцо | 1 |
| 8 | 0653302 | Опорное кольцо | 2 |
| 9 | A811075 | Уплотнительное кольцо | 1 |
| 10 | A810085 | Уплотнительное кольцо | 1 |
| 11 | 0732804 | Проставка | 1 |
| 12 | 0732805 | Амортизирующий подшипник | 1 |
| 13 | 0453509 | Поршень | 1 |
| 14 | 0453510 | Уплотнительное кольцо | 1 |
| 15 | 0453511 | Кольцо | 2 |
| 16 | 0310612 | Установочный винт | 1 |
| 17 | 0111818 | Стальной шарик | 1 |
| 18 | 0444708 | Амортизирующий подшипник | 1 |
| 19 | 0444709 | Уплотнение амортизатор | 1 |
| 20 | 0396210 | Стопорное кольцо | 1 |
| 21 | 0396211 | Ограничитель | 2 |
| 22 | 0714804 | Угловой штуцер | 1 |
| 23 | 0732806 | Трубка | 1 |
| 24 | 0732706 | Адаптер | 1 |
| 25 | 0732807 | Трубка | 1 |
| 26 | 0684312 | Болт | 2 |
| 27 | 0714808 | Шайба | 2 |
| 28 | J75481 | Пресс-маслёнка | 3 |
| 100 | 0732808 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
