Кабина (3) (без кондиционера) — HITACHI EX55UR-3

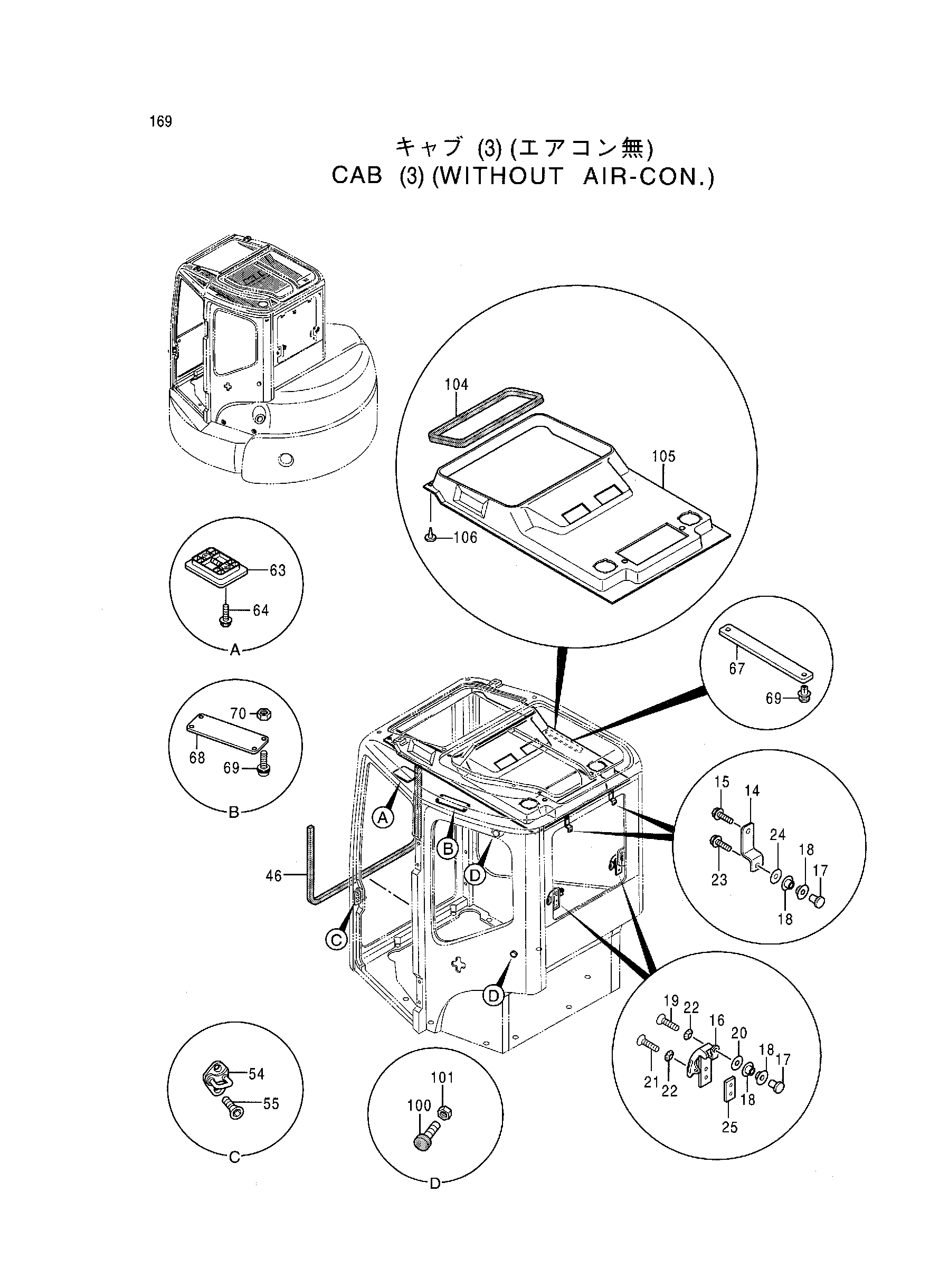

Заводская схема «Кабина (3) (без кондиционера)» для HITACHI EX55UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 14 | 4424675 | Пружина | 2 |
| 15 | 4383697 | Болт | 2 |
| 16 | 4347060 | Замок | 2 |
| 17 | 4424676 | Фиксатор | 4 |
| 18 | 4347062 | Амортизатор | 8 |
| 19 | 4424750 | Винт | 2 |
| 20 | 4424751 | Шайба | 2 |
| 21 | 4380958 | Винт | 4 |
| 22 | 4424752 | Шайба | 4 |
| 23 | 4424753 | Болт | 2 |
| 24 | 4436206 | Шайба | 2 |
| 25 | 4424677 | Сиденье | 2 |
| 46 | 4424692 | Уплотнительная окантовка | 1 |
| 54 | 4347035 | Ответная планка | 1 |
| 55 | 4424759 | Болт | 2 |
| 63 | 4424703 | Плафон кабины | 1 |
| 64 | 4424760 | Винт | 2 |
| 67 | 4424706 | Пластина | 1 |
| 68 | 4424707 | Пластина | 1 |
| 69 | 4380957 | Винт | 6 |
| 70 | 4424761 | Гайка | 4 |
| 100 | 4347063 | Ограничитель | 2 |
| 101 | 4424763 | Гайка | 2 |
| 104 | 4424721 | Уплотнительная окантовка | 1 |
| 105 | 4424722 | Крышка | 1 |
| 106 | 4424723 | Заклёпка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
