Кондиционер (2-2) — HITACHI EX55UR-3

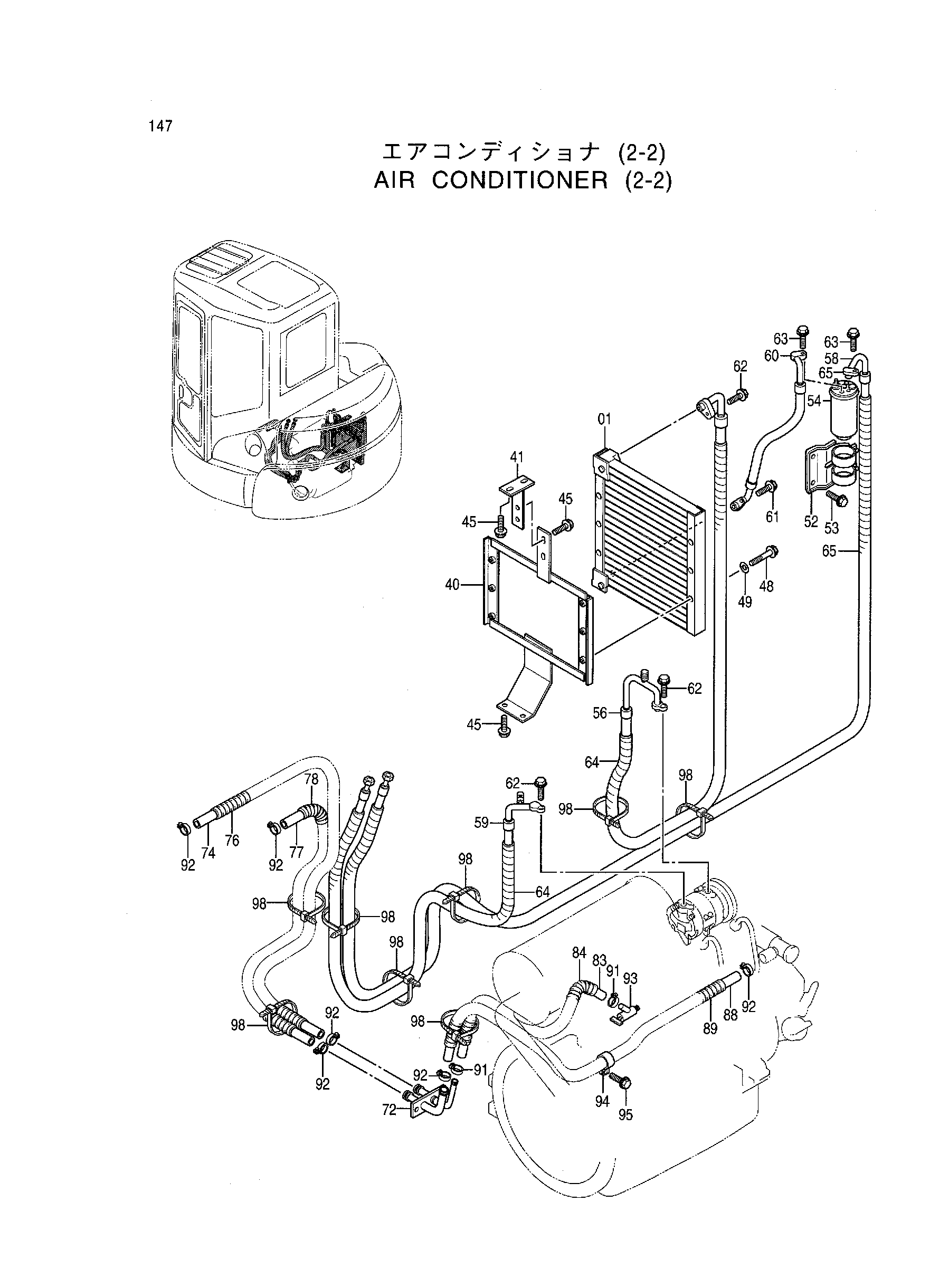

Заводская схема «Кондиционер (2-2)» для HITACHI EX55UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4413063 | Конденсатор | 1 |
| 40 | 7035898 | Кронштейн | 1 |
| 41 | 9751721 | Кронштейн | 1 |
| 45 | J090820 | Болт с шайбой | 6 |
| 48 | J080855 | Болт с шайбой | 6 |
| 49 | 4308365 | Шайба плаин | 6 |
| 52 | 4339373 | Кронштейн | 1 |
| 53 | J090820 | Болт с шайбой | 2 |
| 54 | 4413064 | Осушитель | 1 |
| 56 | 4405424 | Шланг радиатора | 1 |
| 58 | 4405425 | Шланг радиатора | 1 |
| 59 | 4405426 | Шланг радиатора | 1 |
| 60 | 4412399 | Шланг радиатора | 1 |
| 61 | J090835 | Болт с шайбой | 1 |
| 62 | J090825 | Болт с шайбой | 3 |
| 63 | J090625 | Болт с шайбой | 2 |
| 64 | 4327294 | Защитный кожух | 5 |
| 65 | 4327293 | Защитный кожух | 4 |
| 72 | 8073031 | Трубка | 1 |
| 74 | 4414603 | Водяной шланг | 1 |
| 76 | 4405205 | Трубка корругатед | 1 |
| 77 | 4412659 | Водяной шланг | 1 |
| 78 | 4412660 | Трубка корругатед | 1 |
| 83 | 4412670 | Водяной шланг | 1 |
| 84 | 4412671 | Трубка корругатед | 1 |
| 88 | 4405206 | Водяной шланг | 1 |
| 89 | 4405205 | Трубка корругатед | 1 |
| 91 | 4514699 | Хомут шланга | 2 |
| 92 | 4504367 | Хомут шланга | 6 |
| 93 | 4508050 | Кран | 1 |
| 94 | 4190264 | Зажим | 1 |
| 95 | J051025 | Болт с шайбой | 1 |
| 98 | 4055312 | Ленточный зажим | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
