Основные гидролинии (4) — HITACHI EX55UR-3

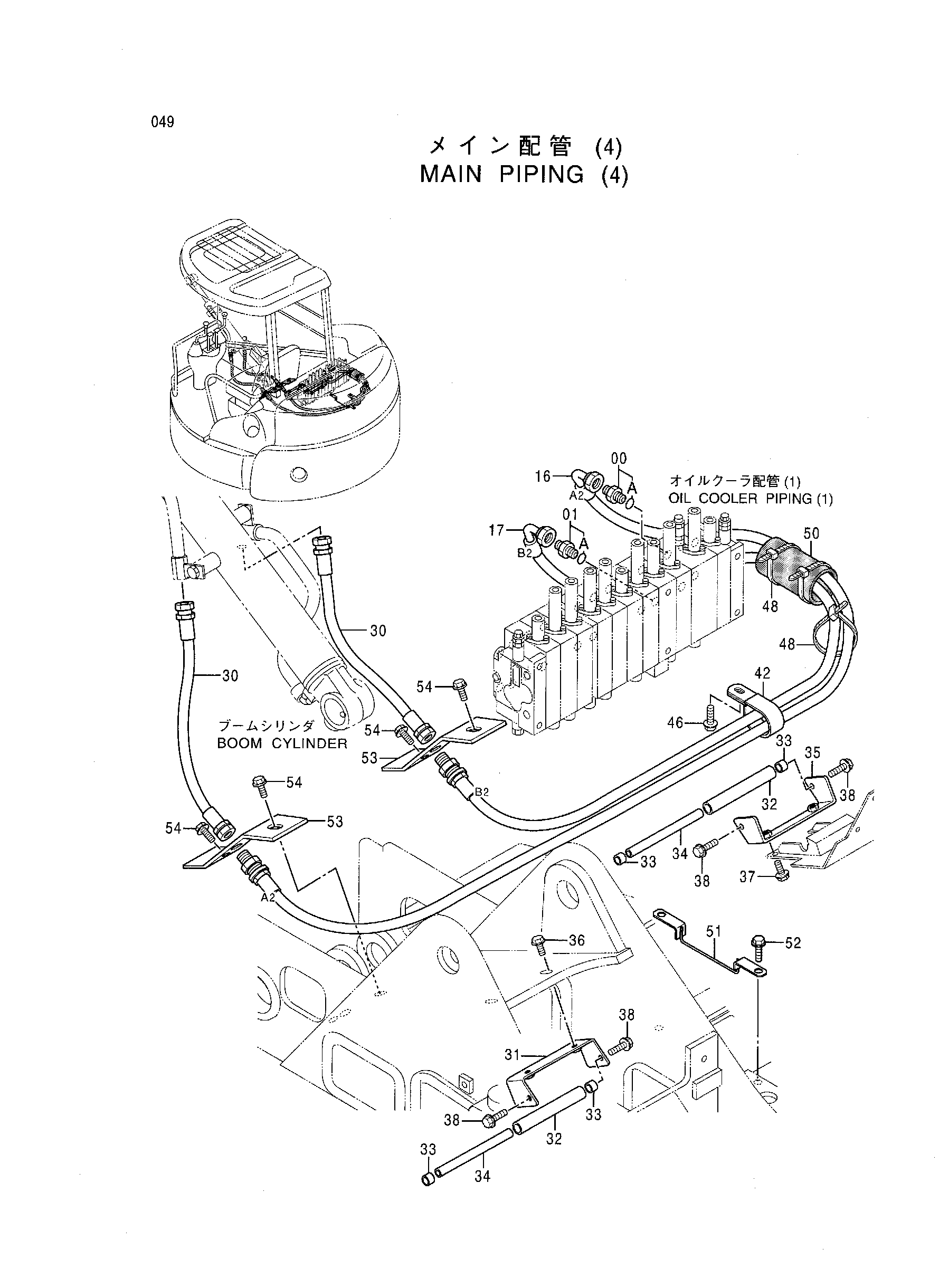

Заводская схема «Основные гидролинии (4)» для HITACHI EX55UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4042032 | Адаптер | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4037760 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4413534 | Шланг | 1 |
| 17 | 4413535 | Шланг | 1 |
| 30 | 4413548 | Шланг | 2 |
| 31 | 9750538 | Кронштейн | 1 |
| 31 | 9753165 | Кронштейн | 1 |
| 32 | 4403484 | Ролик | 2 |
| 33 | 4280298 | Втулка | 4 |
| 34 | 4403483 | Палец | 2 |
| 35 | 9750538 | Кронштейн | 1 |
| 35 | 9753165 | Кронштейн | 1 |
| 36 | J051040 | Болт с шайбой | 2 |
| 37 | J051025 | Болт с шайбой | 2 |
| 38 | J080820 | Болт с шайбой | 4 |
| 42 | 4295017 | Зажим | 1 |
| 46 | J051025 | Болт с шайбой | 1 |
| 48 | 4323613 | Ленточный зажим | 3 |
| 50 | 4408499 | Резиновая прокладка | 1 |
| 51 | 8074395 | Направляющая шланг | 1 |
| 52 | J051025 | Болт с шайбой | 2 |
| 53 | 4409403 | Пластина | 2 |
| 54 | J051025 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
