Гате рычаг блокировки — HITACHI EX55UR-3

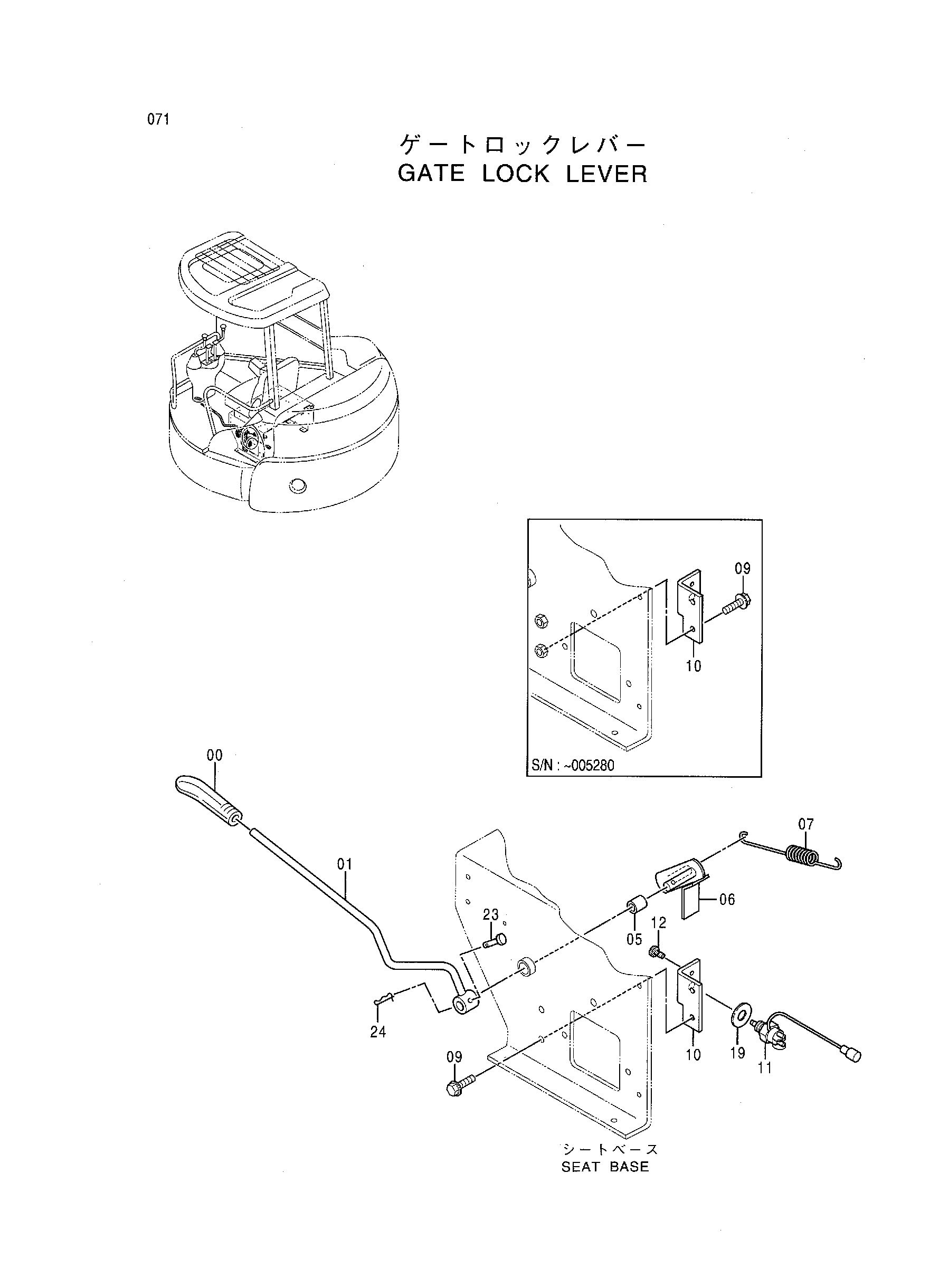

Заводская схема «Гате рычаг блокировки» для HITACHI EX55UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4377660 | Рукоятка | 1 |
| 01 | 7034720 | Рычаг блокировка | 1 |
| 05 | 4303299 | Втулка | 1 |
| 06 | 8072731 | Вал | 1 |
| 07 | 4309474 | Пружина | 1 |
| 09 | J090825 замена: J090816 | Болт с шайбой | 2 |
| 09 | J090825 замена: 4424800 | Болт с шайбой | 2 |
| 09 | J090825 замена: 7037091 | Болт с шайбой | 2 |
| 09 | J090816 | Болт с шайбой | 2 |
| 10 | 4402286 | Кронштейн | 1 |
| 10 | 4424800 | Кронштейн | 1 |
| 11 | 4392059 | Выключатель | 1 |
| 12 | 4390669 | Резиновая подушка | 1 |
| 19 | J253114 | Плоская шайба | 1 |
| 23 | 4413609 | Палец | 1 |
| 24 | 4402852 | Стопорный палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
