Управление педаль (смещаемый) — HITACHI EX55UR-3

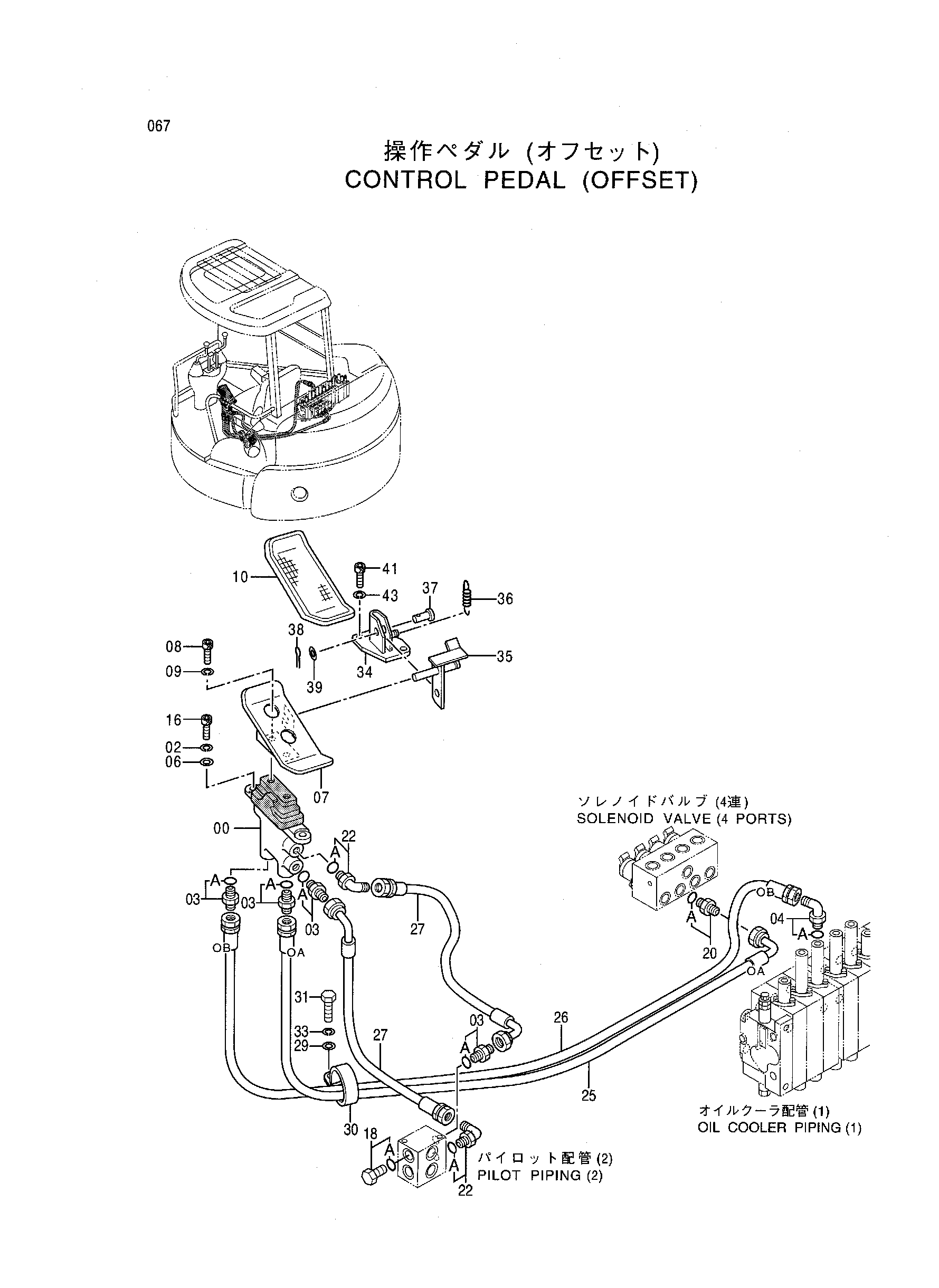

Заводская схема «Управление педаль (смещаемый)» для HITACHI EX55UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4403527 | Пилотный клапан | 1 |
| 02 | J252210 | Пружинная шайба | 2 |
| 03 | 4042030 | Адаптер | 4 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4112300 | Угловой штуцер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 06 | J253110 | Плоская шайба | 2 |
| 07 | 8072393 | Педаль | 1 |
| 08 | J770816 | Болт с внутренним шестигранником | 2 |
| 09 | J252108 | Пружинная шайба | 2 |
| 10 | 4340159 | Крышка | 1 |
| 16 | J771020 | Болт с внутренним шестигранником | 2 |
| 18 | 4093624 | Пробка | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4042030 | Адаптер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4112300 | Угловой штуцер | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4413571 | Шланг | 1 |
| 26 | 4413572 | Шланг | 1 |
| 27 | 4413573 | Шланг | 2 |
| 29 | J253110 | Плоская шайба | 1 |
| 30 | 4190265 | Зажим | 1 |
| 31 | J051020 | Болт с шайбой | 1 |
| 31 | J971020 | Болт | 1 |
| 33 | J252210 | Пружинная шайба | 1 |
| 34 | 8074913 | Кронштейн | 1 |
| 35 | 8074912 | Ограничитель | 1 |
| 36 | 4279604 | Пружина | 1 |
| 37 | 4287795 | Палец | 1 |
| 38 | A763016 | Шплинт | 1 |
| 39 | J253110 | Плоская шайба | 1 |
| 41 | J771016 | Болт с внутренним шестигранником | 2 |
| 43 | J252210 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
