Гидрораспределитель (2/3) — HITACHI EX55UR-3

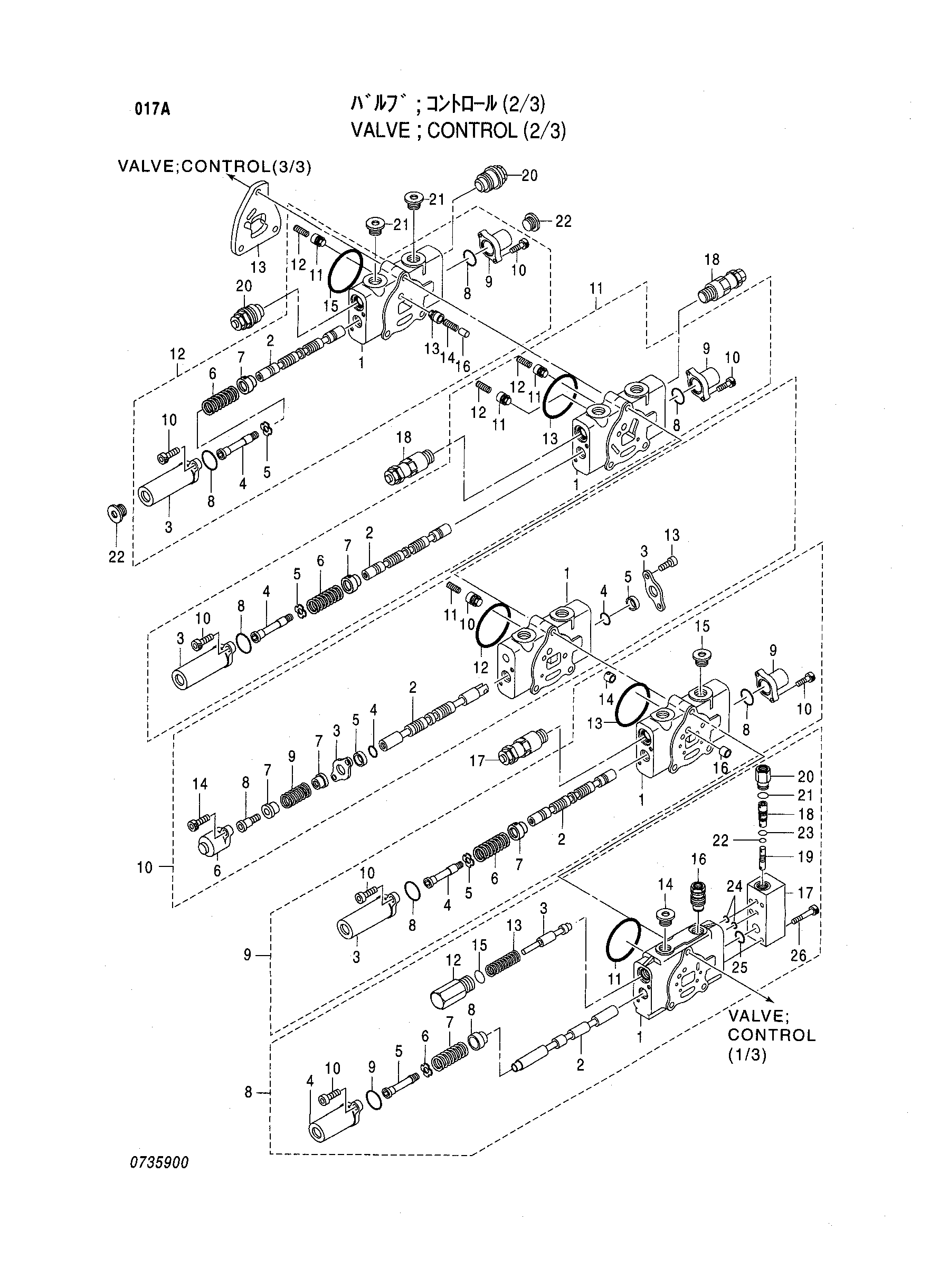

Заводская схема «Гидрораспределитель (2/3)» для HITACHI EX55UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4403531	Гидрораспределитель	1
8	0735901	Споол-сектион	1
8-4	0735902	Колпачок	1
8-5	0735807	Концевой золотник	1
8-6	0332904	Седло пружины	1
8-7	0631103	Пружина	1
8-8	0630913	Седло пружины	1
8-9	0630914	Уплотнительное кольцо	1
8-10	0630907	Болт с внутренним шестигранником	2
8-11	A810065	Уплотнительное кольцо	1
8-12	0735903	Пробка	1
8-13	0735904	Пружина	1
8-14	0689405	Пробка	1
8-15	0168308	Уплотнительное кольцо	1
8-16	0735905	Пробка	1
8-17	0735906	Корпус	1
8-18	0735907	Втулка	1
8-19	0735908	Схуттле	1
8-20	0735909	Пробка	1
8-21	4509180	Уплотнительное кольцо	1
8-22	4113154	Уплотнительное кольцо	1
8-23	984618	Уплотнительное кольцо	1
8-24	4506406	Уплотнительное кольцо	2
8-25	4506420	Уплотнительное кольцо	1
8-26	0735910	Болт с внутренним шестигранником	4
9	0735911	Споол-сектион	1
9-3	0735806	Колпачок	1
9-4	0735807	Концевой золотник	1
9-5	0332904	Седло пружины	1
9-6	0630912	Пружина	1
9-7	0630913	Седло пружины	1
9-8	0630914	Уплотнительное кольцо	2
9-9	0735808	Колпачок	1
9-10	0630907	Болт с внутренним шестигранником	4
9-13	A810065	Уплотнительное кольцо	1
9-14	0735819	Тарельчатый клапан	1
9-15	0668108	Пробка	1
10	0735912	Споол-сектион	1
10-3	0103007	Пластина	2
10-4	0187503	Уплотнительное кольцо	2
10-5	4038963	Стеклоочиститель	2
10-6	0103008	Колпачок	1
10-7	0103009	Сиденье	2
10-8	0103010	Винт	1
10-9	0630905	Пружина	1
10-10	0103012	Тарельчатый клапан	1
10-11	0103013	Пружина	1
10-12	A810065	Уплотнительное кольцо	1
10-13	0125112	Винт	2
10-14	0630907	Болт с внутренним шестигранником	2
11	0735913	Споол-сектион	1
11-3	0735806	Колпачок	1
11-4	0735807	Концевой золотник	1
11-5	0332904	Седло пружины	1
11-6	0630912	Пружина	1
11-7	0630913	Седло пружины	1
11-8	0630914	Уплотнительное кольцо	2
11-9	0735808	Колпачок	1
11-10	0630907	Болт с внутренним шестигранником	4
11-11	0631005	Тарельчатый клапан	2
11-12	0103013	Пружина	2
11-13	A810065	Уплотнительное кольцо	1
12	0735914	Споол-сектион	1
12-3	0735806	Колпачок	1
12-4	0735807	Концевой золотник	1
12-5	0332904	Седло пружины	1
12-6	0630912	Пружина	1
12-7	0630913	Седло пружины	1
12-8	0630914	Уплотнительное кольцо	2
12-9	0735808	Колпачок	1
12-10	0630907	Болт с внутренним шестигранником	4
12-11	0631005	Тарельчатый клапан	1
12-12	0103013	Пружина	1
12-15	A810065	Уплотнительное кольцо	1
13	0735915	Проставка	1
17	4345965	Предохранительный клапан	1
18	0689404	Предохранительный клапан	2
20	0735916	Клапан	2
21	0668108	Пробка	2
22	0689405	Пробка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
