Трубопроводы масляного радиатора (2) — HITACHI EX55UR-3

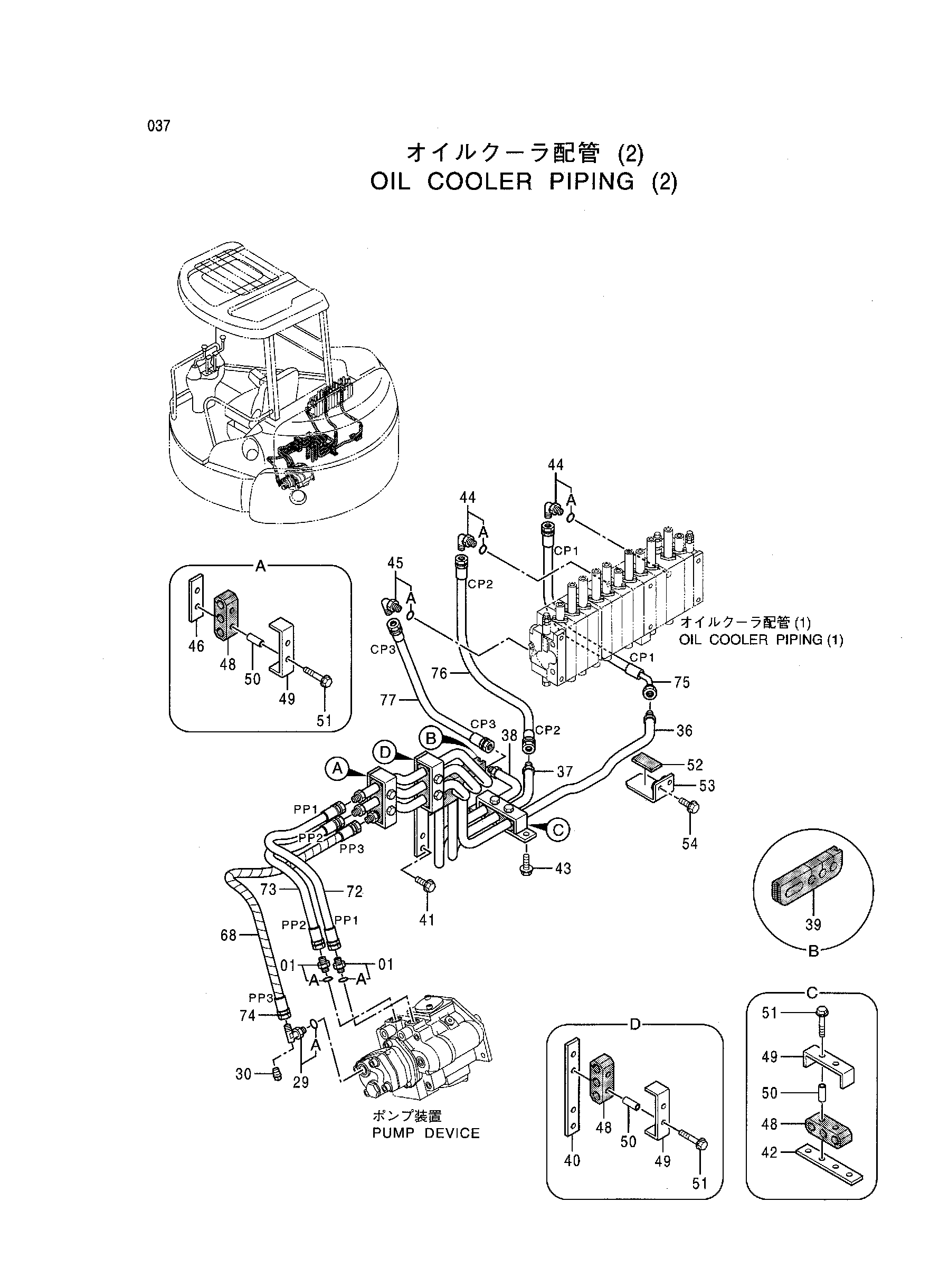

Заводская схема «Трубопроводы масляного радиатора (2)» для HITACHI EX55UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4042032 | Адаптер | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 4368222 | Тройник | 1 |
| 29A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | 94-2022 | Пробка | 1 |
| 36 | 8072805 | Трубка | 1 |
| 37 | 8072806 | Трубка | 1 |
| 38 | 8072807 | Трубка | 1 |
| 39 | 4403462 | Резиновая втулка | 1 |
| 40 | 4402485 | Седло винта | 1 |
| 41 | J051035 | Болт с шайбой | 2 |
| 42 | 4409990 | Седло винта | 1 |
| 43 | J090835 | Болт с шайбой | 2 |
| 44 | 4037760 | Угловой штуцер | 2 |
| 44A | 4506418 | Уплотнительное кольцо | 1 |
| 45 | 4094319 | Угловой штуцер | 1 |
| 45A | 4506418 | Уплотнительное кольцо | 1 |
| 46 | 4417187 | Седло винта | 1 |
| 48 | 4391982 | Резиновая втулка | 3 |
| 49 | 4391983 | Хомут | 3 |
| 50 | 4396502 | Втулка | 6 |
| 51 | J050855 замена: J050860 | Болт с шайбой | 6 |
| 51 | J050860 | Болт с шайбой | 6 |
| 52 | 4392516 | Резиновая прокладка | 1 |
| 53 | 9752537 | Кронштейн | 1 |
| 54 | J051025 | Болт с шайбой | 2 |
| 68 | 4133527 | Защитный кожух | 1 |
| 72 | 4413525 | Шланг | 1 |
| 73 | 4413526 | Шланг | 1 |
| 74 | 4413527 | Шланг | 1 |
| 75 | 4413528 | Шланг | 1 |
| 76 | 4413529 | Шланг | 1 |
| 77 | 4413530 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
