033: Вентилятор и ремень вентилятора — HITACHI EX55UR-3

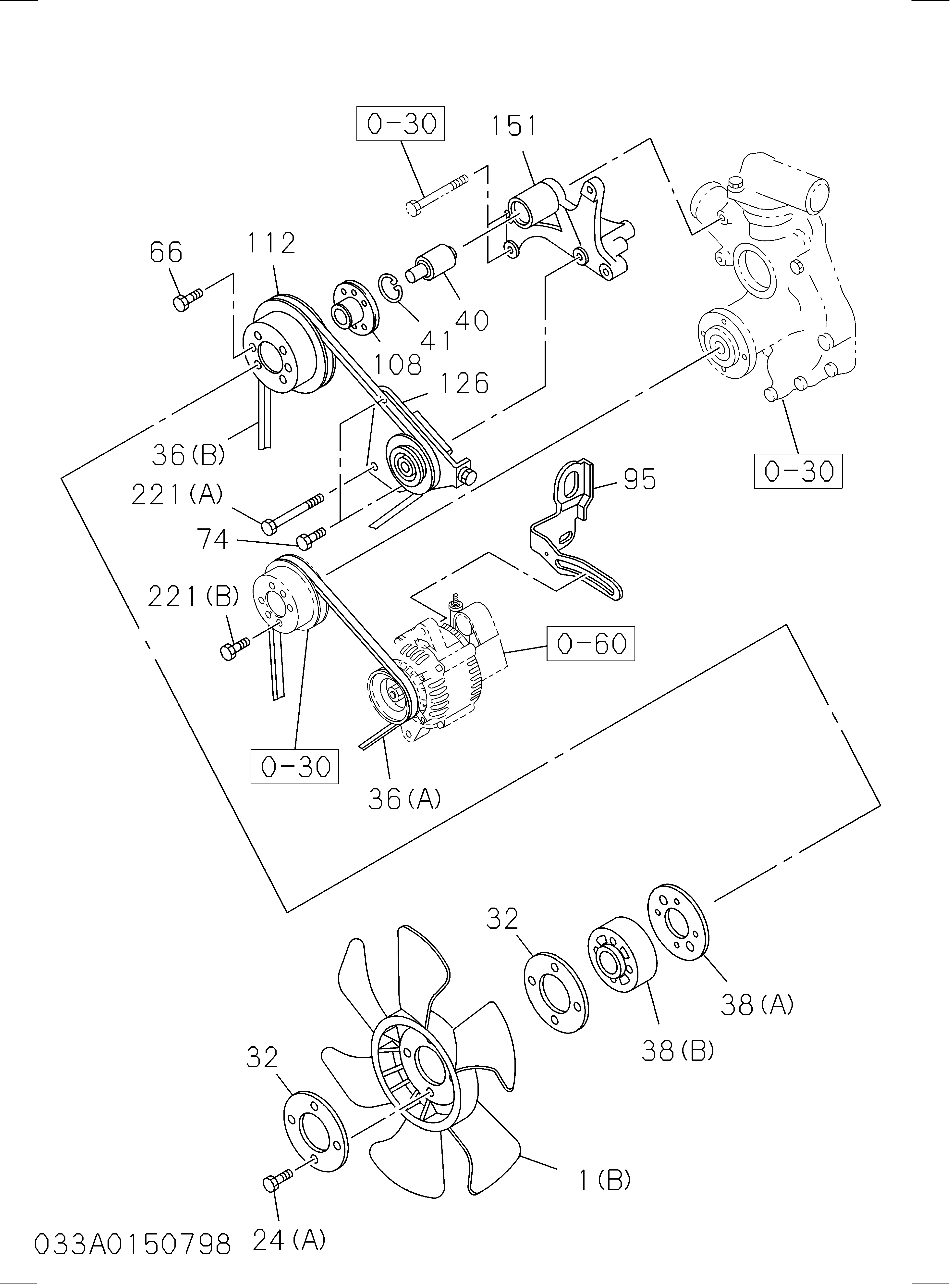

Заводская схема «033: Вентилятор и ремень вентилятора» для HITACHI EX55UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(C) | 8972051261 | Вентилятор охлаждение | 1 |
| 024(A) | 0280808700 | Болт вентилятор | 4 |
| 024(A) | 0280508700 | Болт вентилятор | 4 |
| 024(B) | 0208006120 | Болт вентилятор | 2 |
| 036(A) | 8971760670 | Ремень охлаждение вентилятор | 1 |
| 036(A) | 8972113170 | Ремень охлаждение вентилятор | 1 |
| 036(A) | 8972309390 | Ремень охлаждение вентилятор | 1 |
| 038(A) | 8970634003 | Проставка вентилятор | 1 |
| 038(B) | 9891364230 | Проставка вентилятор | 2 |
| 080(A) | 8970405840 | Пластина ADJ | 1 |
| 080(B) | 8972224860 | Пластина ADJ | 1 |
| 081 | 8970862281 | Деталь слидинг | 1 |
| 081 | 8972572230 | Деталь слидинг | 1 |
| 082 | 0911502080 | Гайка ADJ пластина | 1 |
| 082 | 0911802080 | Гайка ADJ пластина | 1 |
| 086 | 8943881780 | Болт ADJ | 1 |
| 086 | 8971727201 | Болт ADJ | 1 |
| 088 | 9091605080 | Шайба PL, ADJ пластина | 1 |
| 088 | 9091647080 | Шайба PL, ADJ пластина | 1 |
| 088 | 0916147080 | Шайба PL, ADJ пластина | 1 |
| 094 | 9091505080 | Шайба LK, ADJ пластина | 1 |
| 094 | 0915105080 | Шайба LK, ADJ пластина | 1 |
| 094 | 0915108080 | Шайба LK, ADJ пластина | 1 |
| 096 | 0280808200 | Болт ADJ пластина | 1 |
| 112 | 8970747130 | Шкив вентилятор центральный | 1 |
| 112 | 8972268560 | Шкив вентилятор центральный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
