Основные гидролинии (1) — HITACHI EX55UR-3

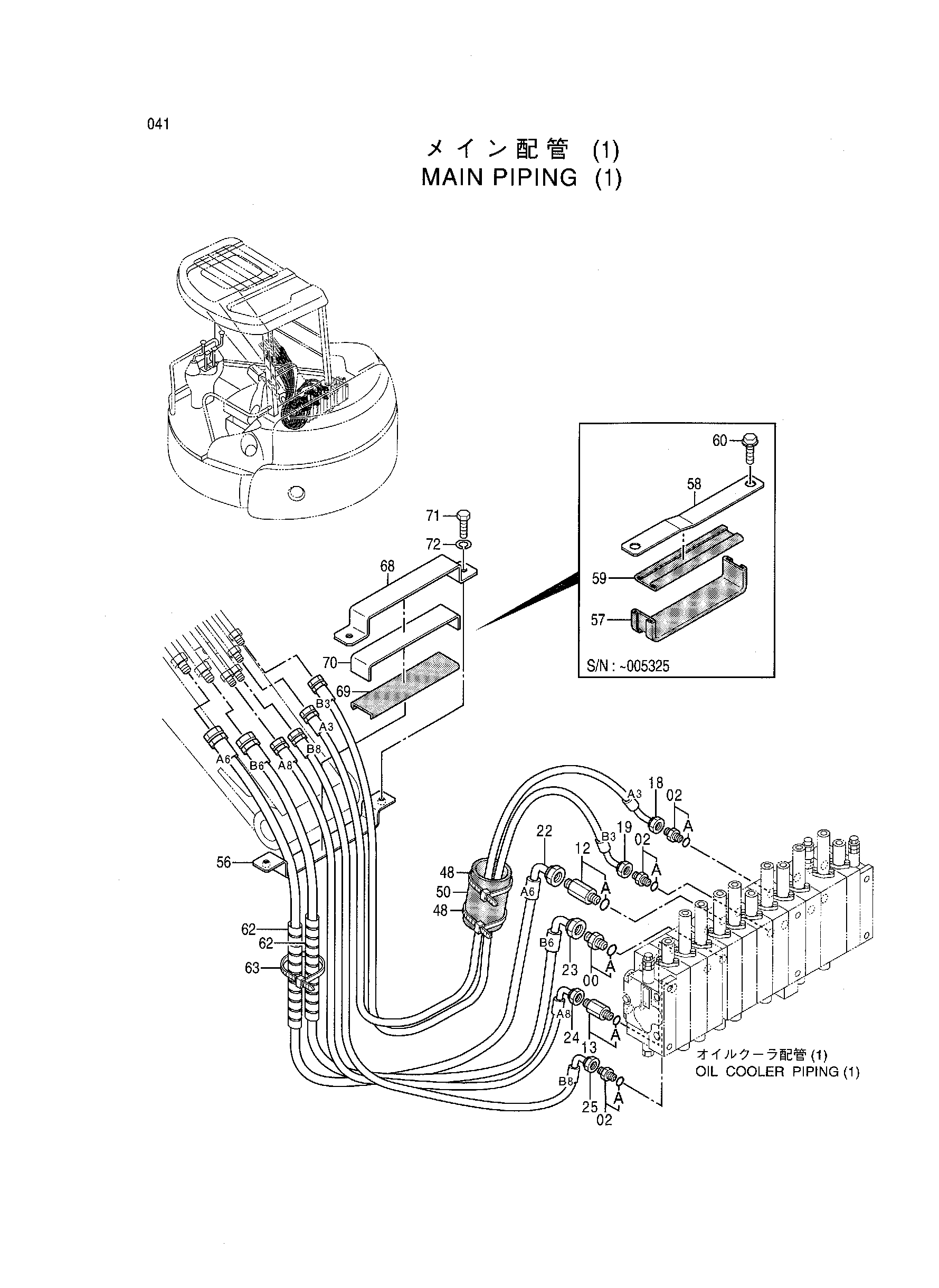

Заводская схема «Основные гидролинии (1)» для HITACHI EX55UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4042032 | Адаптер | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4042031 | Адаптер | 3 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4408125 | Адаптер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4368210 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4413536 | Шланг | 1 |
| 19 | 4413537 | Шланг | 1 |
| 22 | 4413540 | Шланг | 1 |
| 23 | 4413541 | Шланг | 1 |
| 24 | 4413542 | Шланг | 1 |
| 25 | 4413543 | Шланг | 1 |
| 48 | 4323613 | Ленточный зажим | 2 |
| 50 | 4408499 | Резиновая прокладка | 1 |
| 56 | 9752647 | Хомут | 1 |
| 57 | 4419379 | Резиновая прокладка | 1 |
| 58 | 4419380 | Пластина | 1 |
| 59 | 4419378 | Резиновая прокладка | 1 |
| 60 | J050820 | Болт с шайбой | 2 |
| 62 | 4327294 | Защитный кожух | 2 |
| 63 | 4323613 | Ленточный зажим | 1 |
| 68 | 4426973 | Хомут | 1 |
| 69 | 4426974 | Резиновая прокладка | 1 |
| 70 | 4426975 | Резиновая прокладка | 1 |
| 71 | J971016 | Болт | 2 |
| 72 | J252210 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
