Управление короб — HITACHI EX55UR-3

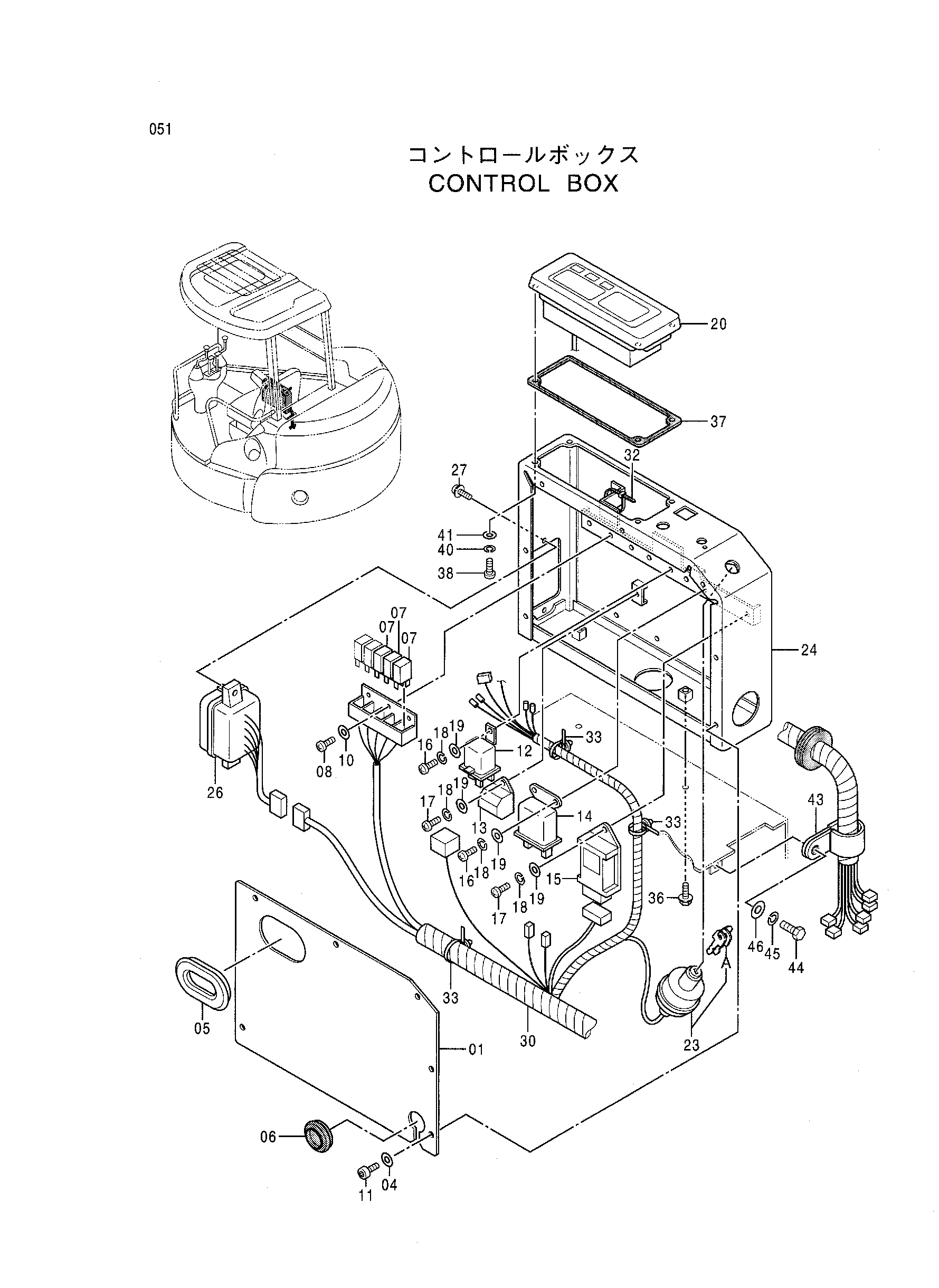

Заводская схема «Управление короб» для HITACHI EX55UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3081732 | Крышка | 1 |
| 04 | J253106 | Плоская шайба | 7 |
| 05 | 4404294 | Колпачок | 1 |
| 06 | 4318753 | Резиновая втулка | 1 |
| 07 | 4394590 | Реле | 3 |
| 08 | J691512 | Винт | 3 |
| 10 | J253105 | Плоская шайба | 3 |
| 11 | 4373787 | Винт | 7 |
| 12 | 4288451 | Реле | 1 |
| 13 | 4355587 | Реле защитный | 1 |
| 14 | 4355584 | Реле | 1 |
| 15 | 4355586 | Таймер | 1 |
| 16 | J691612 | Винт | 3 |
| 17 | J691616 | Винт | 2 |
| 18 | J252106 | Пружинная шайба | 5 |
| 19 | J253106 | Плоская шайба | 5 |
| 20 | 4403739 | Панель указатель | 1 |
| 24 | 6018224 | Короб управление | 1 |
| 24 | 6017221 | Короб управление | 1 |
| 26 | 4403717 | Короб предохранитель | 1 |
| 27 | J680620 | Винт с шайбой | 2 |
| 30 | 1026055 замена: 1027674 | Жгут проводов | 1 |
| 30 | 1027674 | Жгут проводов | 1 |
| 32 | 4055312 | Ленточный зажим | 5 |
| 33 | 4404446 | Зажим провод | 3 |
| 36 | J051025 | Болт с шайбой | 2 |
| 37 | 4413919 | Манжета резиновый | 1 |
| 38 | J691612 | Винт | 4 |
| 40 | J252106 | Пружинная шайба | 4 |
| 41 | J253106 | Плоская шайба | 4 |
| 43 | 4190291 | Зажим | 1 |
| 44 | J971020 | Болт | 1 |
| 45 | J252210 | Пружинная шайба | 1 |
| 46 | J253110 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
