Дополнительный трубопроводы (передний) <удлинённый рукоять> [смещаемый стрела] — HITACHI EX55UR-3
Заводская схема «Дополнительный трубопроводы (передний) <удлинённый рукоять> [смещаемый стрела]» для HITACHI EX55UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

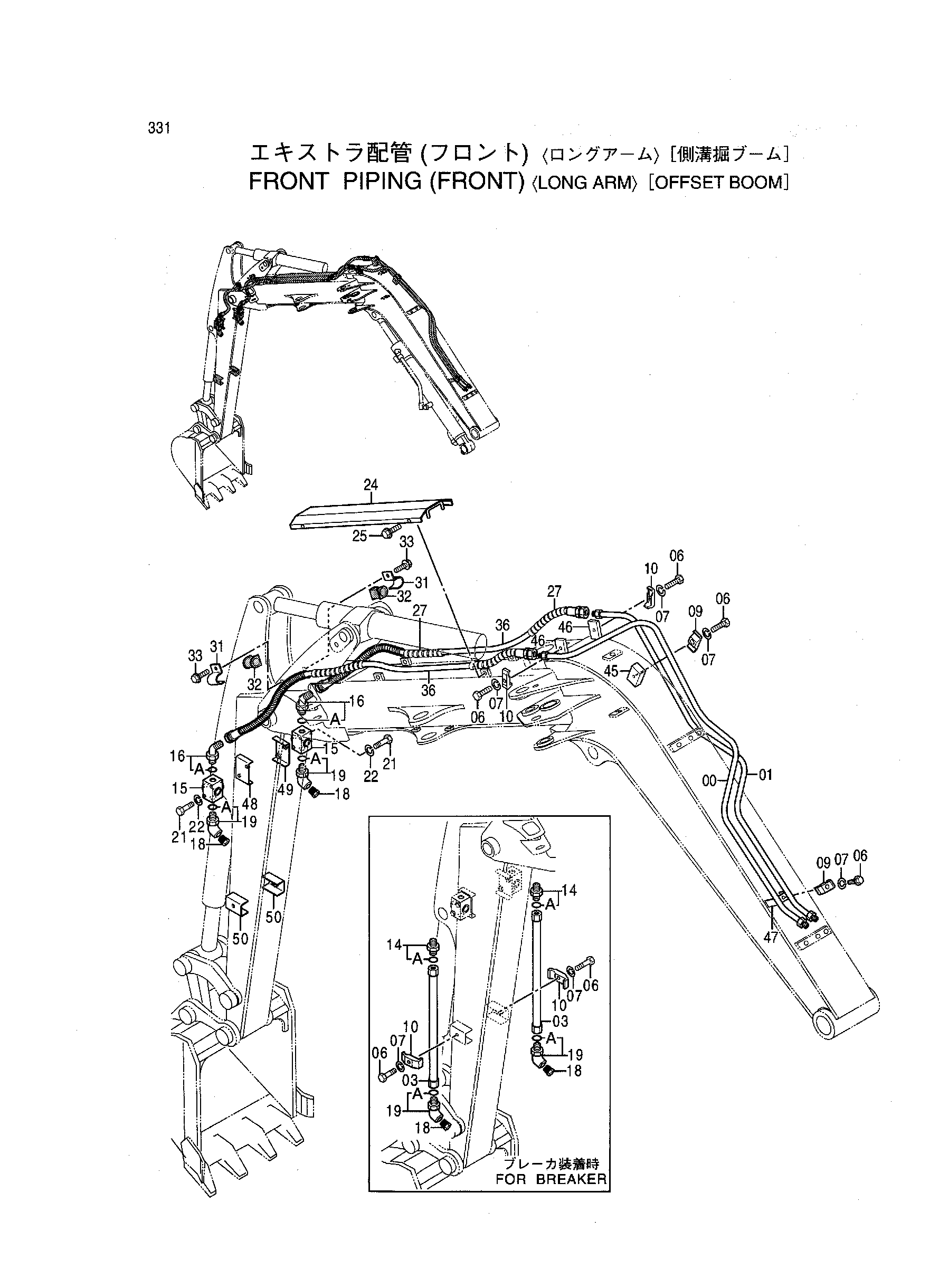

![Схема Дополнительный трубопроводы (передний) <удлинённый рукоять> [смещаемый стрела] HITACHI EX55UR-3](/catalog-drawings/1d/1d92869b-b5bd-4012-a760-3a23b28e046e.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8073131 | Трубка | 1 |
| 01 | 8073132 | Трубка | 1 |
| 03 | 9750826 | Трубка | 2 |
| 06 | J971045 | Болт | 6 |
| 07 | J252210 | Пружинная шайба | 6 |
| 09 | 4354753 | Хомут трубки | 2 |
| 10 | 4354754 | Хомут трубки | 4 |
| 14 | 4276850 | Адаптер | 2 |
| 14A | 4506418 | Уплотнительное кольцо | 2 |
| 15 | 4287721 | Запорный клапан | 2 |
| 16 | 4081336 | Угловой штуцер | 2 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4294858 | Пробка | 2 |
| 19 | 4293263 | Угловой штуцер | 2 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | J960860 | Болт | 4 |
| 22 | J252108 | Пружинная шайба | 4 |
| 24 | 7035000 | Крышка | 1 |
| 25 | J090614 | Болт с шайбой | 4 |
| 27 | 4323247 | Защитный кожух | 4 |
| 31 | 4374981 | Хомут | 2 |
| 32 | 4390721 | Резиновая втулка | 2 |
| 33 | J050820 | Болт с шайбой | 2 |
| 36 | 4419661 | Шланг | 2 |
| 45 | 9745354 | Седло винта | 1 |
| 46 | 4402586 | Седло винта | 2 |
| 47 | 9753731 | Седло винта | 1 |
| 48 | 9737005 | Седло винта | 1 |
| 49 | 9737006 | Седло винта | 1 |
| 50 | 9743546 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
