Каталог запчастей HITACHI
2 Ходовой малти рычаг трубопроводы: 2 [моноблочный стрела] — HITACHI EX55UR-3

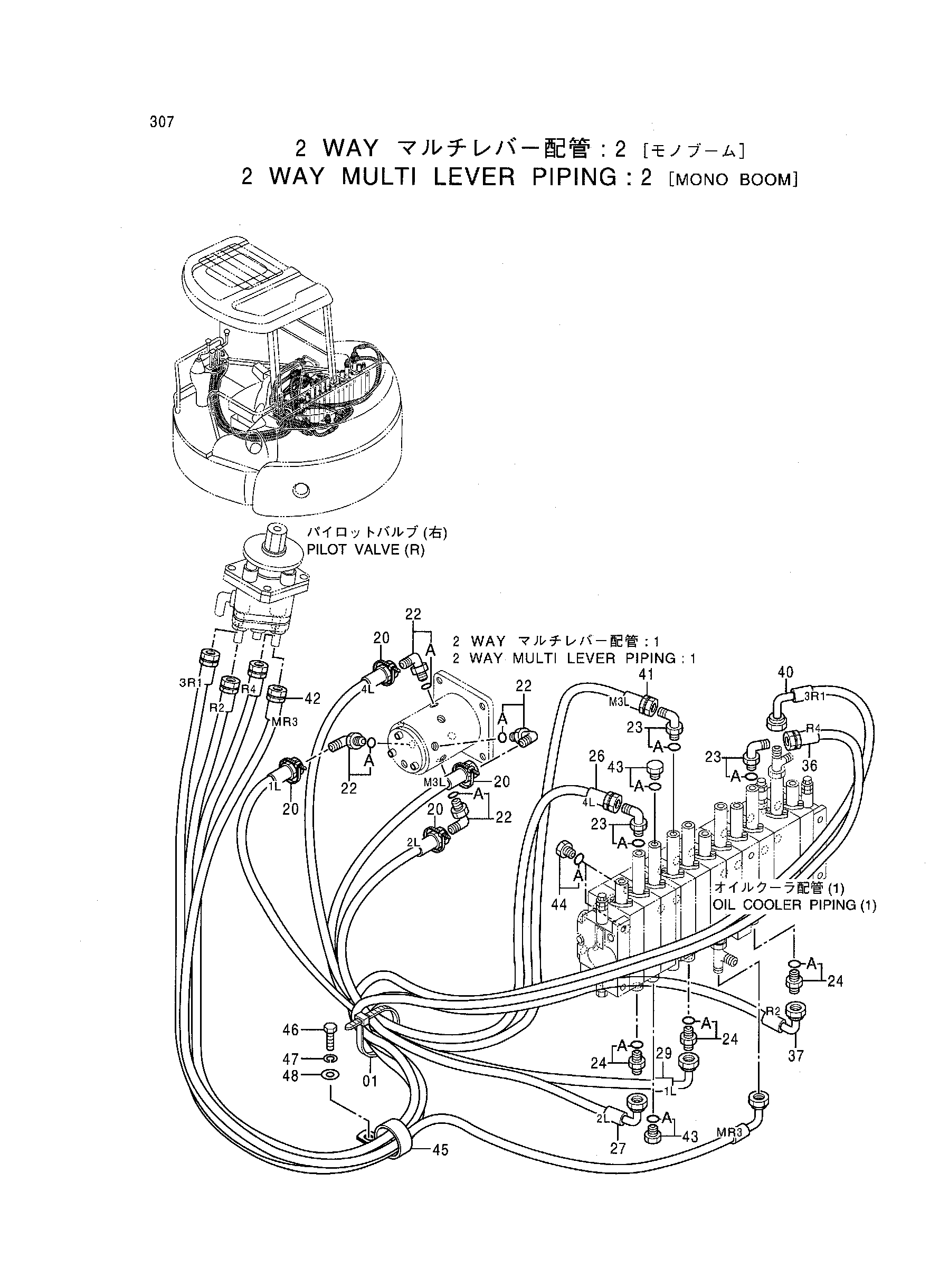

Заводская схема «2 Ходовой малти рычаг трубопроводы: 2 [моноблочный стрела]» для HITACHI EX55UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема 2 Ходовой малти рычаг трубопроводы: 2 [моноблочный стрела] HITACHI EX55UR-3](/catalog-drawings/d8/d8b5811a-bdf5-4399-be78-cd6837ef2e02.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4055312 | Ленточный зажим | 1 |
| 20 | 4326365 | Ленточный зажим | 4 |
| 22 | 4405673 | Угловой штуцер | 4 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4112300 | Угловой штуцер | 3 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4042030 | Адаптер | 3 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4409028 | Шланг | 1 |
| 27 | 4409029 | Шланг | 1 |
| 29 | 4409032 | Шланг | 1 |
| 36 | 4406205 | Шланг | 1 |
| 37 | 4406203 | Шланг | 1 |
| 40 | 4407407 | Шланг | 1 |
| 41 | 4427073 | Шланг | 1 |
| 42 | 4425794 | Шланг | 1 |
| 43 | 4093624 | Пробка | 2 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 4092534 | Пробка | 2 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | 4190265 | Зажим | 1 |
| 46 | J971020 | Болт | 1 |
| 47 | J252210 | Пружинная шайба | 1 |
| 48 | J253110 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
