Управление двигателем (диал-тйпе) — HITACHI EX55UR-3

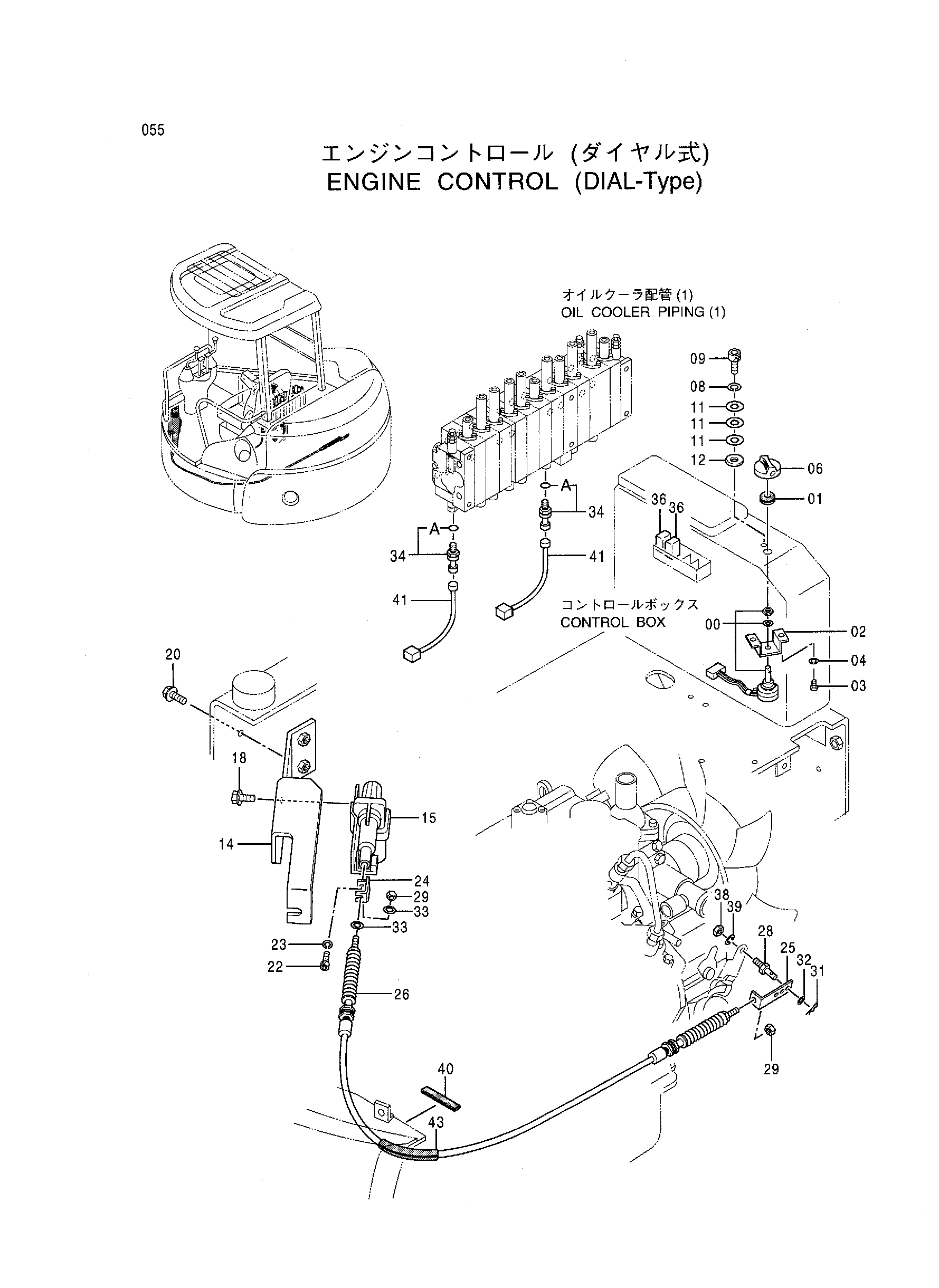

Заводская схема «Управление двигателем (диал-тйпе)» для HITACHI EX55UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4404543 | Потентиометер | 1 |
| 01 | 4404588 | Резиновая втулка | 1 |
| 02 | 4404591 | Кронштейн | 1 |
| 03 | J691406 | Винт | 2 |
| 04 | J252104 | Пружинная шайба | 2 |
| 06 | 4402565 | Диал | 1 |
| 08 | J252103 | Пружинная шайба | 1 |
| 09 | J770308 | Болт с внутренним шестигранником | 1 |
| 11 | J253103 | Плоская шайба | 3 |
| 12 | 4404589 | Шайба | 1 |
| 14 | 8074211 | Кронштейн | 1 |
| 15 | 4403545 | Актуатор | 1 |
| 18 | J090820 | Болт с шайбой | 2 |
| 20 | J051030 | Болт с шайбой | 2 |
| 22 | J770510 | Болт с внутренним шестигранником | 1 |
| 23 | J252105 | Пружинная шайба | 1 |
| 24 | 9751669 | Кронштейн | 1 |
| 25 | 4406305 | Кронштейн | 1 |
| 26 | 4403569 | Трос управления | 1 |
| 28 | 4386824 | Палец | 1 |
| 29 | J231105 | Гайка | 2 |
| 31 | 4022696 | Стопорный палец | 1 |
| 32 | J253106 | Плоская шайба | 1 |
| 33 | J253105 | Плоская шайба | 2 |
| 34 | 4332040 | Датчик давления | 2 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4394590 | Реле | 2 |
| 38 | J231106 | Гайка | 1 |
| 39 | J252106 | Пружинная шайба | 1 |
| 40 | 4392474 | Амортизатор | 1 |
| 41 | 4413757 | Жгут проводов | 2 |
| 43 | 4419377 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
