Дополнительный трубопроводы (передний) <стд.арм> [моноблочный стрела] — HITACHI EX55UR-3
Заводская схема «Дополнительный трубопроводы (передний) <стд.арм> [моноблочный стрела]» для HITACHI EX55UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

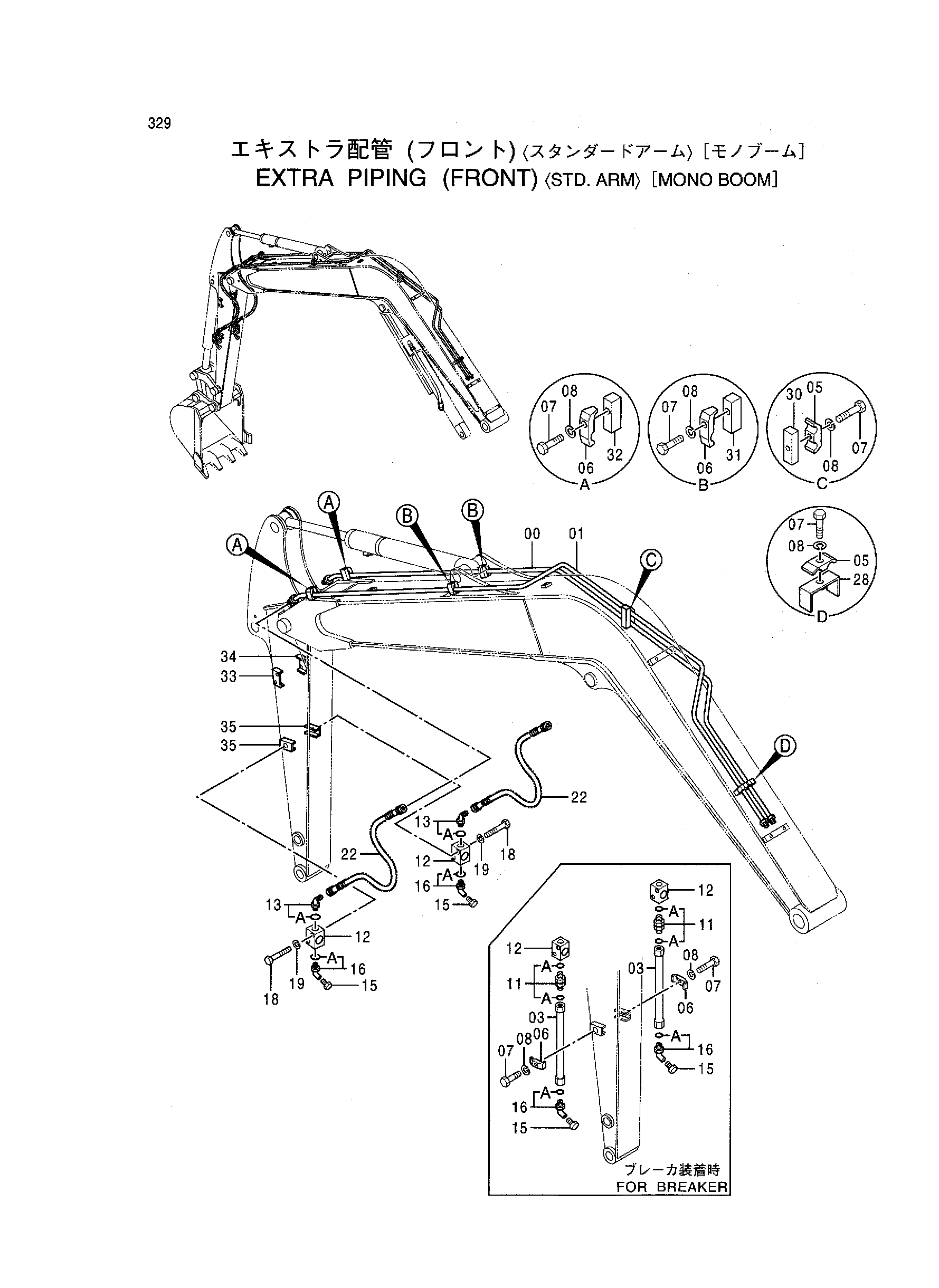

![Схема Дополнительный трубопроводы (передний) <стд.арм> [моноблочный стрела] HITACHI EX55UR-3](/catalog-drawings/19/19ef9950-92e9-4186-a96c-8a015183df8c.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7036885 | Трубка | 1 |
| 01 | 7036886 | Трубка | 1 |
| 03 | 9750794 | Трубка | 2 |
| 05 | 4354753 | Хомут трубки | 2 |
| 06 | 4354754 | Хомут трубки | 6 |
| 07 | J971045 | Болт | 8 |
| 08 | J252210 | Пружинная шайба | 8 |
| 11 | 4276850 | Адаптер | 2 |
| 11A | 4506418 | Уплотнительное кольцо | 2 |
| 12 | 4287721 | Запорный клапан | 2 |
| 13 | 4081336 | Угловой штуцер | 2 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4294858 | Пробка | 2 |
| 16 | 4293263 | Угловой штуцер | 2 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | J960860 | Болт | 4 |
| 19 | J252108 | Пружинная шайба | 4 |
| 22 | 4436899 | Шланг | 2 |
| 28 | 9753731 | Седло винта | 1 |
| 30 | 4392160 | Седло винта | 1 |
| 31 | 4417300 | Седло винта | 2 |
| 32 | 4392161 | Седло винта | 2 |
| 33 | 9737005 | Седло винта | 1 |
| 34 | 9737006 | Седло винта | 1 |
| 35 | 9743546 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
