Пилотные гидролинии (1-1) — HITACHI EX55UR-3

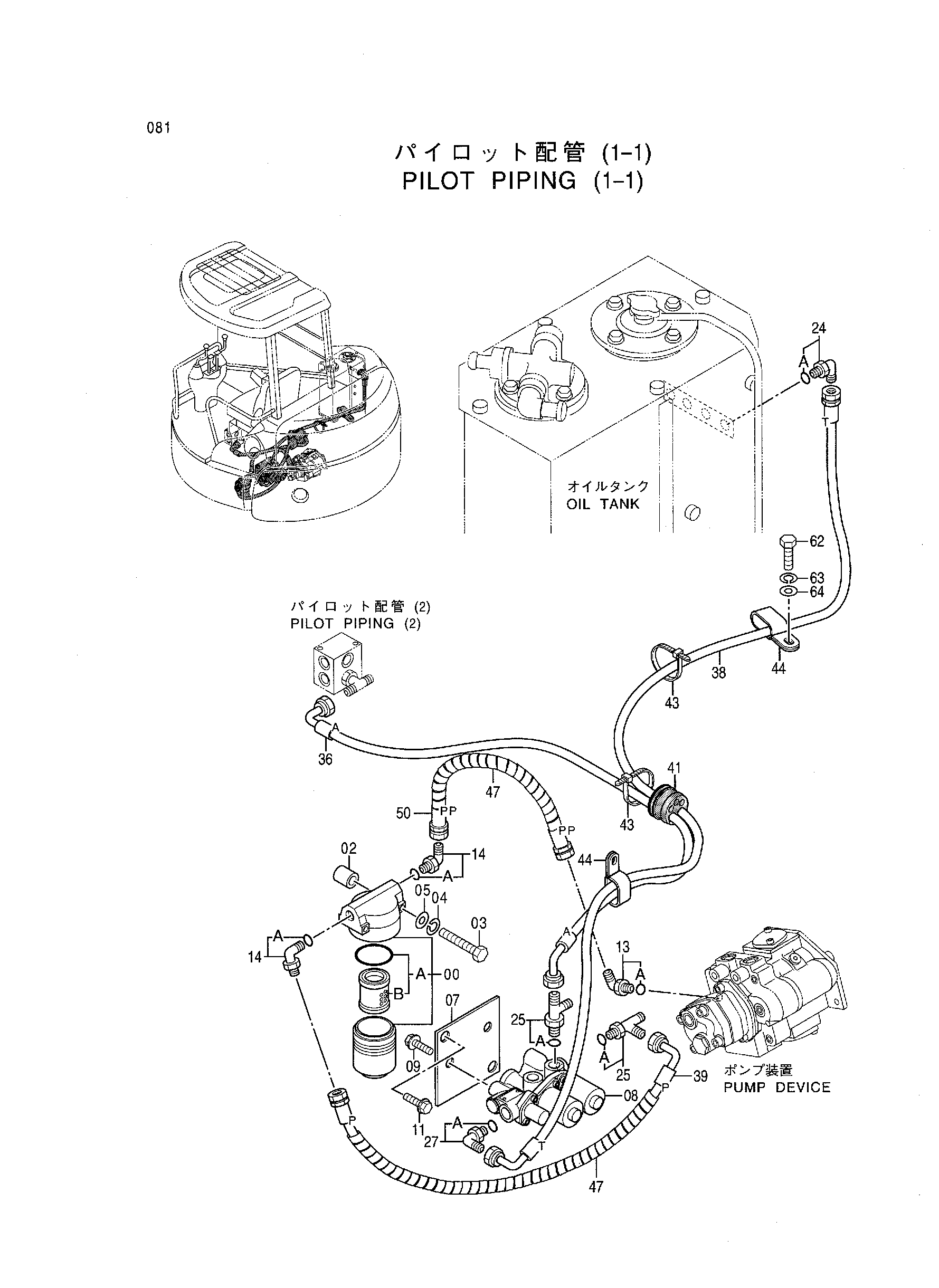

Заводская схема «Пилотные гидролинии (1-1)» для HITACHI EX55UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4272379 | Масляный фильтр | 1 |
| 00A | 4294130 | Элемент(с уплотнительное кольцо) | 1 |
| 00B | 4294129 | Элемент | 1 |
| 02 | 4277425 | Проставка | 2 |
| 03 | J960680 | Болт | 2 |
| 04 | J252106 | Пружинная шайба | 2 |
| 05 | J253106 | Плоская шайба | 2 |
| 07 | 4414546 | Пластина | 1 |
| 08 | 4403529 | Электромагнитный клапан | 1 |
| 09 | J041020 | Болт с шайбой | 2 |
| 11 | J051025 | Болт с шайбой | 2 |
| 13 | 4133249 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4094319 | Угловой штуцер | 2 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4037761 | Угловой штуцер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4368225 | Тройник | 2 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4037761 | Угловой штуцер | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 36 | 4413550 | Шланг | 1 |
| 38 | 4413552 | Шланг | 1 |
| 39 | 4413553 | Шланг | 1 |
| 41 | 4403405 | Резиновая втулка | 1 |
| 43 | 4055312 | Ленточный зажим | 3 |
| 44 | 4295017 | Зажим | 2 |
| 47 | 4133527 | Защитный кожух | 2 |
| 50 | 4413554 | Шланг | 1 |
| 62 | J971020 | Болт | 1 |
| 63 | J252210 | Пружинная шайба | 1 |
| 64 | J253110 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
