Топливные трубопроводы — HITACHI EX55UR-3

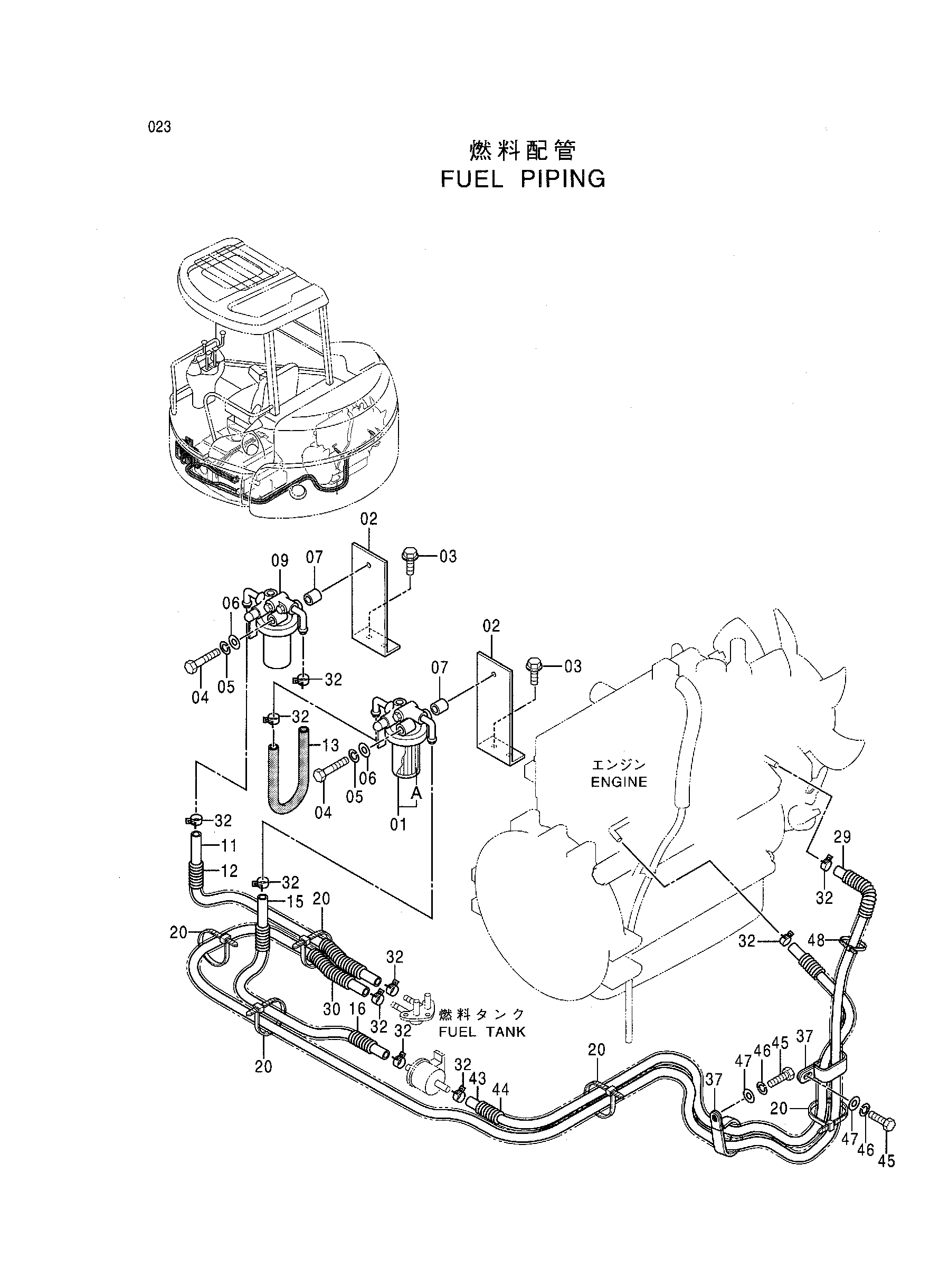

Заводская схема «Топливные трубопроводы» для HITACHI EX55UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4374591 | Топливный фильтр | 1 |
| 01A | 4376643 | Фильтрующий элемент | 1 |
| 02 | 9750261 | Кронштейн | 2 |
| 03 | J090820 | Болт с шайбой | 4 |
| 04 | J960885 | Болт | 2 |
| 05 | J252108 | Пружинная шайба | 2 |
| 06 | J253108 | Плоская шайба | 2 |
| 07 | 4277425 | Проставка | 2 |
| 09 | 4399161 | Фильтр | 1 |
| 11 | 4346828 | Топливный шланг | 1 |
| 12 | 4346676 | Трубка | 1 |
| 13 | 4355362 | Топливный шланг | 1 |
| 15 | 4346828 | Топливный шланг | 1 |
| 16 | 4346676 | Трубка | 1 |
| 20 | 4055312 | Ленточный зажим | 5 |
| 29 | 4358210 | Топливный шланг | 1 |
| 30 | 4358216 | Трубка | 1 |
| 32 | 4339258 | Хомут шланга | 10 |
| 37 | 4192034 | Зажим | 2 |
| 43 | 4358211 | Топливный шланг | 1 |
| 44 | 4363467 | Трубка | 1 |
| 45 | J971020 | Болт | 2 |
| 46 | J252210 | Пружинная шайба | 2 |
| 47 | J253110 | Плоская шайба | 2 |
| 48 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
