Управление двигателем (левер-тйпе) — HITACHI EX55UR-3

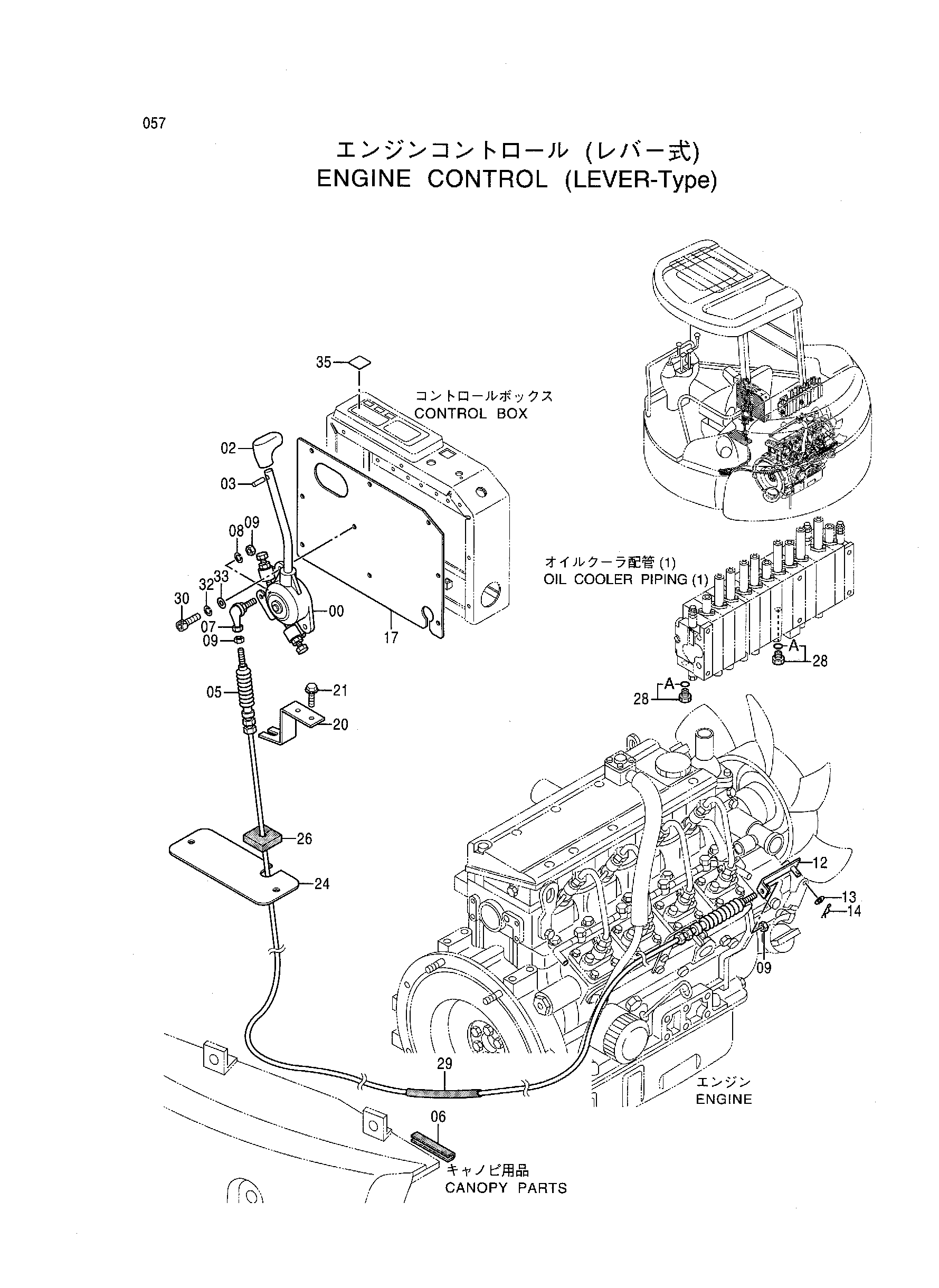

Заводская схема «Управление двигателем (левер-тйпе)» для HITACHI EX55UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4406734 | Рычаг | 1 |
| 02 | 4279514 | Рукоятка | 1 |
| 03 | 4144353 | Пружинный штифт | 1 |
| 05 | 4406972 | Трос управления | 1 |
| 06 | 4392474 | Амортизатор | 1 |
| 07 | 4056016 | Шарнир | 1 |
| 08 | J252105 | Пружинная шайба | 1 |
| 09 | J231105 | Гайка | 3 |
| 12 | 9755088 | Кронштейн | 1 |
| 13 | J253106 | Плоская шайба | 1 |
| 14 | A762020 | Шплинт | 1 |
| 17 | 8073356 | Крышка | 1 |
| 20 | 9751060 | Кронштейн | 1 |
| 21 | J090825 | Болт с шайбой | 2 |
| 24 | 4406969 | Пластина | 1 |
| 26 | 4406970 | Резиновая прокладка | 1 |
| 28 | 4093624 | Пробка | 2 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4419377 | Резиновая прокладка | 1 |
| 30 | J770825 | Болт с внутренним шестигранником | 2 |
| 32 | J252108 | Пружинная шайба | 2 |
| 33 | J253108 | Плоская шайба | 2 |
| 35 | 4419643 | Уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
