Гидролинии рабочего оборудования [смещаемый стрела] — HITACHI EX55UR-3
Заводская схема «Гидролинии рабочего оборудования [смещаемый стрела]» для HITACHI EX55UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

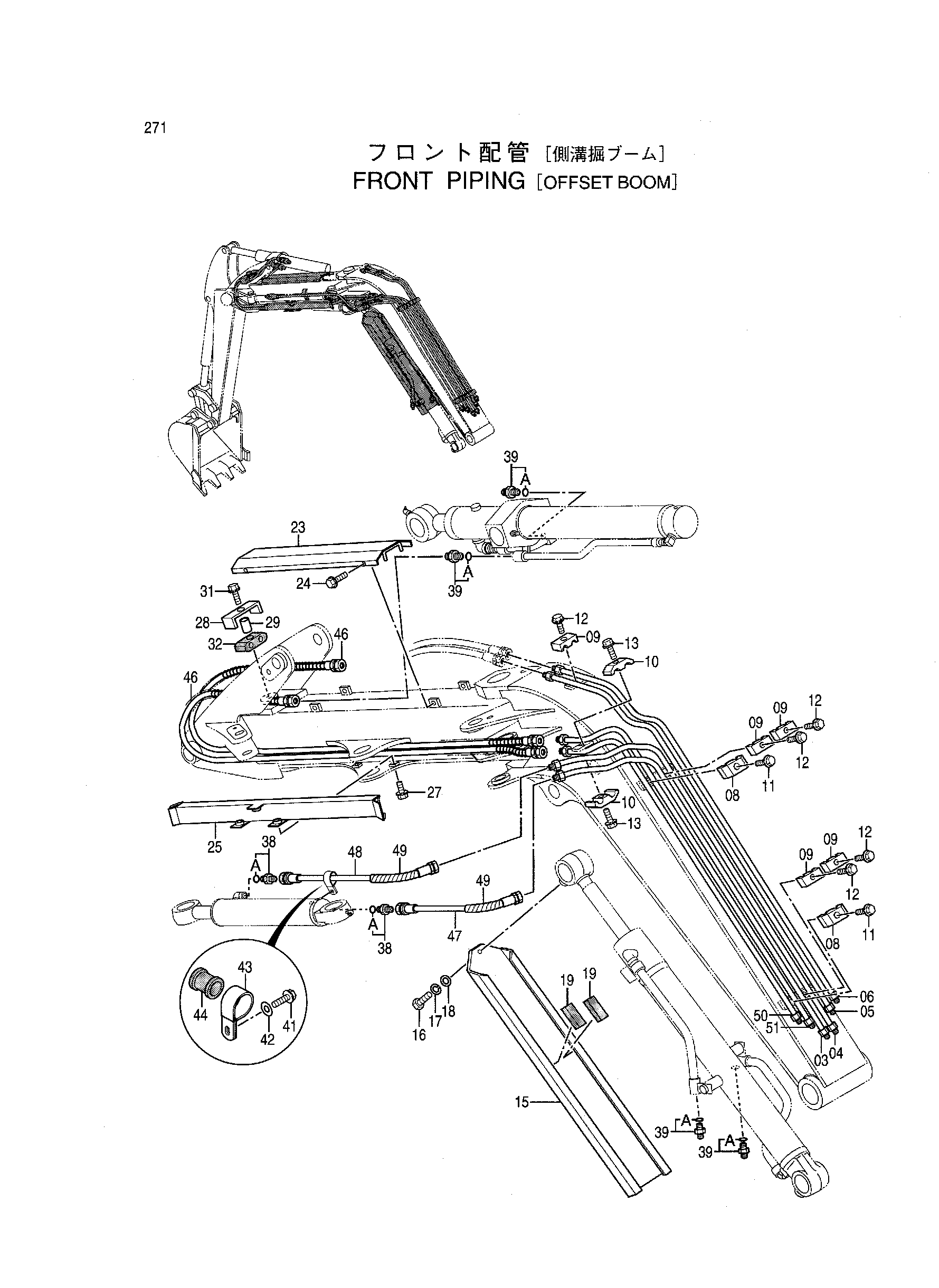

![Схема Гидролинии рабочего оборудования [смещаемый стрела] HITACHI EX55UR-3](/catalog-drawings/15/158e9e66-2e7e-435f-b69d-48c0fb2e0837.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 8072755 | Трубка | 1 |
| 04 | 8072756 | Трубка | 1 |
| 05 | 8072757 | Трубка | 1 |
| 06 | 8072758 | Трубка | 1 |
| 08 | 4354753 | Хомут трубки | 2 |
| 09 | 4331314 | Хомут трубки | 5 |
| 10 | 4355009 | Хомут трубки | 2 |
| 11 | J051045 | Болт с шайбой | 2 |
| 12 | J080835 | Болт с шайбой | 5 |
| 13 | J051050 | Болт с шайбой | 2 |
| 15 | 3082966 | Крышка | 1 |
| 16 | J971225 | Болт | 1 |
| 17 | J252212 | Пружинная шайба | 1 |
| 18 | J254012 | Шайба | 1 |
| 19 | 4352044 | Резиновая прокладка | 2 |
| 23 | 7034888 | Крышка | 1 |
| 24 | J090614 | Болт с шайбой | 4 |
| 25 | 7036110 | Крышка | 1 |
| 27 | J050825 | Болт с шайбой | 3 |
| 28 | 4391195 | Хомут | 1 |
| 29 | 4391196 | Проставка | 1 |
| 31 | J080840 | Болт с шайбой | 1 |
| 32 | 4402284 | Резиновая втулка | 1 |
| 38 | 4042031 | Адаптер | 2 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 4042032 | Адаптер | 4 |
| 39A | 4506418 | Уплотнительное кольцо | 1 |
| 41 | J090818 | Болт с шайбой | 1 |
| 42 | J253110 | Плоская шайба | 1 |
| 43 | 4190277 | Зажим | 1 |
| 44 | 4374994 | Резиновая втулка | 1 |
| 46 | 4413788 | Шланг | 2 |
| 47 | 4413790 | Шланг | 1 |
| 48 | 4413791 | Шланг | 1 |
| 49 | 4323247 | Защитный кожух | 2 |
| 50 | 8073979 | Трубка | 1 |
| 51 | 8073980 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
