4 Ходовой малти рычаг трубопроводы: 2 [моноблочный стрела] — HITACHI EX55UR-3

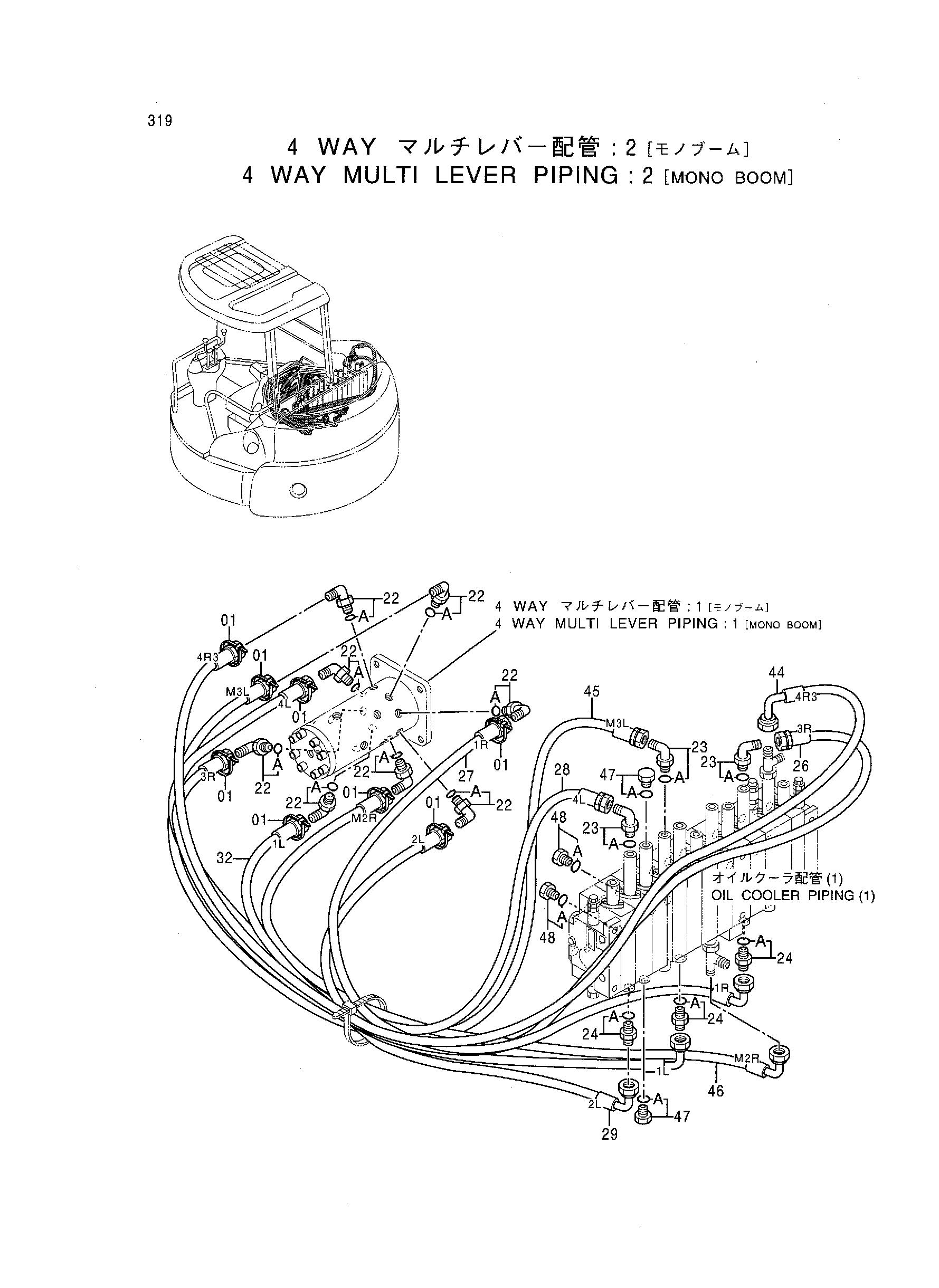

Заводская схема «4 Ходовой малти рычаг трубопроводы: 2 [моноблочный стрела]» для HITACHI EX55UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема 4 Ходовой малти рычаг трубопроводы: 2 [моноблочный стрела] HITACHI EX55UR-3](/catalog-drawings/7f/7f836d3b-b831-47b3-9b54-1759182fd466.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4326365 | Ленточный зажим | 8 |
| 22 | 4405673 | Угловой штуцер | 8 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4112300 | Угловой штуцер | 3 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4042030 | Адаптер | 3 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4409026 | Шланг | 1 |
| 27 | 4409027 | Шланг | 1 |
| 28 | 4409028 | Шланг | 1 |
| 29 | 4409029 | Шланг | 1 |
| 32 | 4409032 | Шланг | 1 |
| 44 | 4419219 | Шланг | 1 |
| 45 | 4427073 | Шланг | 1 |
| 46 | 4427074 | Шланг | 1 |
| 47 | 4093624 | Пробка | 2 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 48 | 4092534 | Пробка | 2 |
| 48A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
