Масляный радиатор трубопроводы (1) — HITACHI EX55UR-3

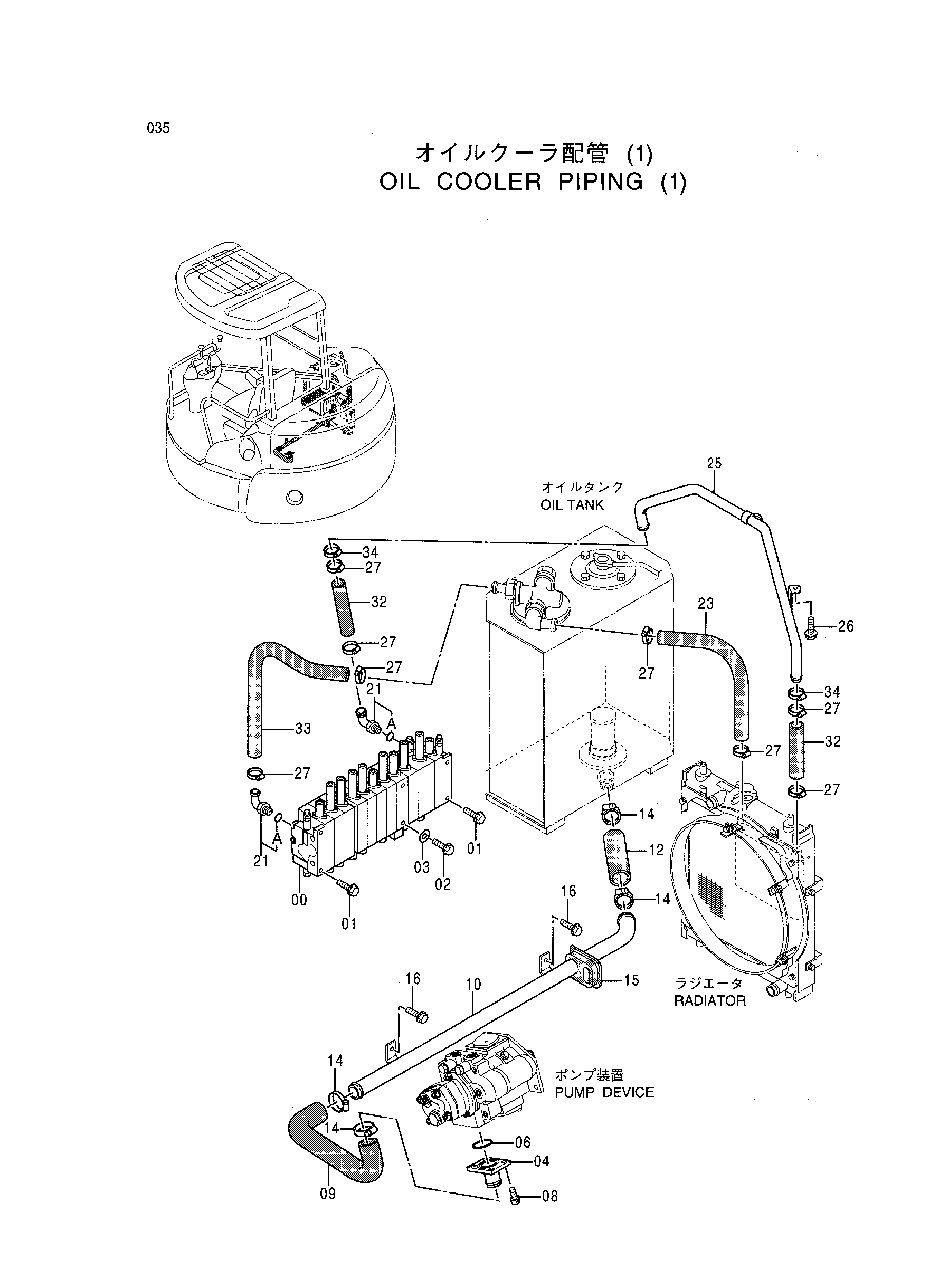

Заводская схема «Масляный радиатор трубопроводы (1)» для HITACHI EX55UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4403531 | Гидрораспределитель | 1 |
| 01 | J041225 | Болт с шайбой | 4 |
| 02 | J041220 | Болт с шайбой | 2 |
| 03 | J253112 | Плоская шайба | 2 |
| 04 | 9749637 | Всасывающая трубка | 1 |
| 06 | A810050 | Уплотнительное кольцо | 1 |
| 08 | J771225 | Болт с внутренним шестигранником | 4 |
| 09 | 3082430 | Резиновый шланг | 1 |
| 10 | 7034636 | Всасывающая трубка | 1 |
| 12 | 4099121 | Резиновый шланг | 1 |
| 14 | 4505385 | Хомут шланга | 4 |
| 15 | 4403463 | Резиновая втулка | 1 |
| 16 | J051025 | Болт с шайбой | 2 |
| 21 | 4406140 замена: 4429053 | Угловой штуцер | 2 |
| 21 | 4429053 | Угловой штуцер | 2 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 3084548 | Резиновый шланг | 1 |
| 25 | 7035772 | Трубка | 1 |
| 26 | J090820 | Болт с шайбой | 2 |
| 27 | 4505243 | Хомут шланга | 8 |
| 32 | 4361461 замена: 4429054 | Резиновый шланг | 2 |
| 32 | 4429054 | Резиновый шланг | 2 |
| 33 | 4120253 | Резиновый шланг | 1 |
| 34 | 4505243 | Хомут шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
