Гидрораспределитель (3/3) — HITACHI EX55UR-3

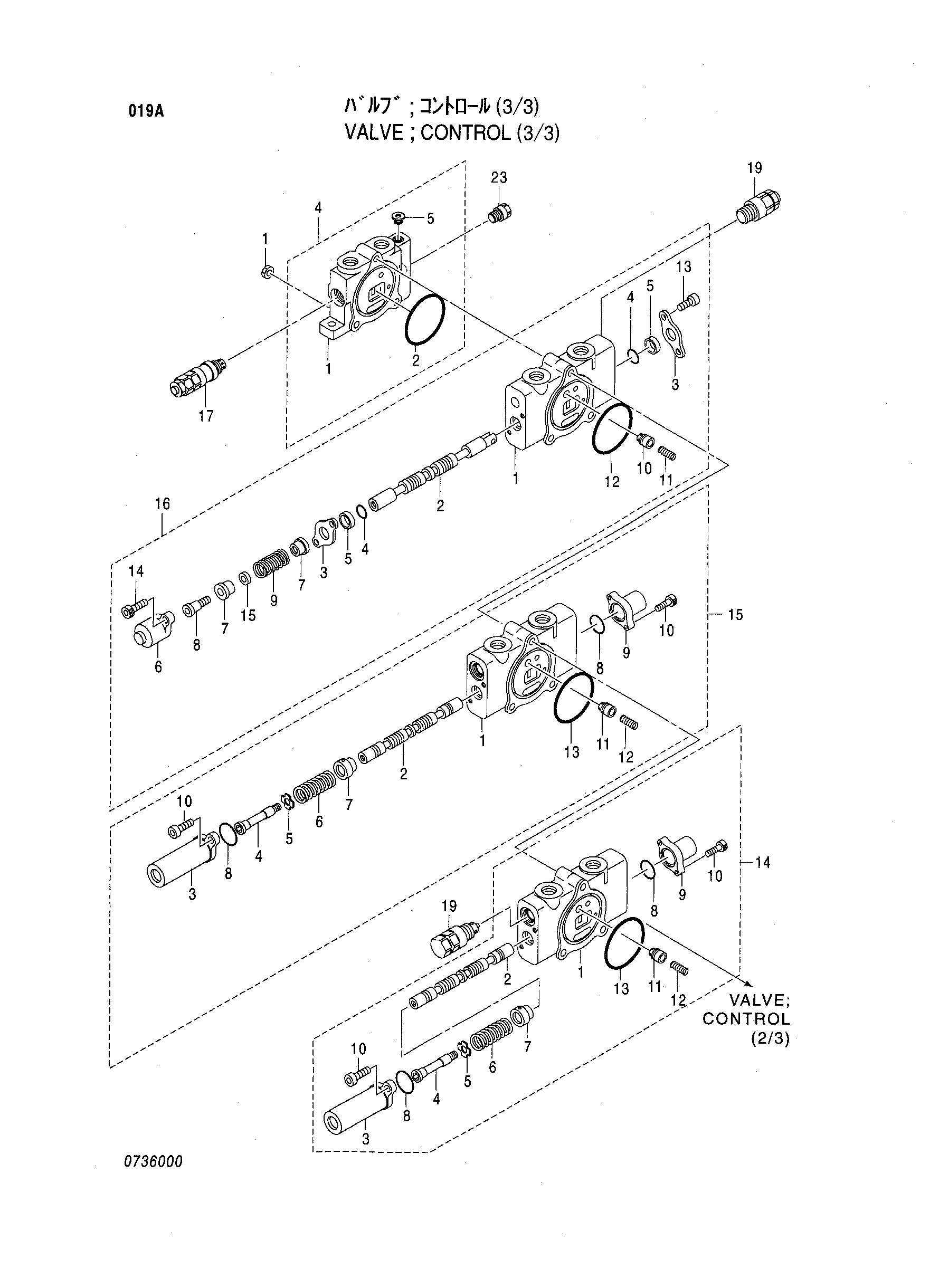

Заводская схема «Гидрораспределитель (3/3)» для HITACHI EX55UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4403531	Гидрораспределитель	1
1	0168205	Гайка	3
4	0736001	Инлет-сектион	1
4-1	0736002	Корпус	1
4-2	A810065	Уплотнительное кольцо	1
4-5	0667713	Пробка	1
14	0736003	Споол-сектион	1
14-3	0735806	Колпачок	1
14-4	0735807	Концевой золотник	1
14-5	0332904	Седло пружины	1
14-6	0630912	Пружина	1
14-7	0630913	Седло пружины	1
14-8	0630914	Уплотнительное кольцо	2
14-9	0735808	Колпачок	1
14-10	0630907	Болт с внутренним шестигранником	4
14-11	0103012	Тарельчатый клапан	1
14-12	0103013	Пружина	1
14-13	A810065	Уплотнительное кольцо	1
15	0736004	Споол-сектион	1
15-3	0735806	Колпачок	1
15-4	0735807	Концевой золотник	1
15-5	0332904	Седло пружины	1
15-6	0630912	Пружина	1
15-7	0630913	Седло пружины	1
15-8	0630914	Уплотнительное кольцо	2
15-9	0735808	Колпачок	1
15-10	0630907	Болт с внутренним шестигранником	4
15-11	0103012	Тарельчатый клапан	1
15-12	0103013	Пружина	1
15-13	A810065	Уплотнительное кольцо	1
16	0736005	Споол-сектион	1
16-3	0103007	Пластина	2
16-4	0187503	Уплотнительное кольцо	2
16-5	4038963	Стеклоочиститель	2
16-6	0103008	Колпачок	1
16-7	0103009	Сиденье	2
16-8	0103010	Винт	1
16-9	0630905	Пружина	1
16-10	0103012	Тарельчатый клапан	1
16-11	0103013	Пружина	1
16-12	A810065	Уплотнительное кольцо	1
16-13	0125112	Винт	2
16-14	0630907	Болт с внутренним шестигранником	2
16-15	0630908	Шайба	1
17	4345965	Предохранительный клапан	1
19	4345967	Клапан	2
23	0736006	Пробка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
