2 Ходовой малти рычаг трубопроводы: 2 (4 порты) [смещаемый стрела] — HITACHI EX55UR-3

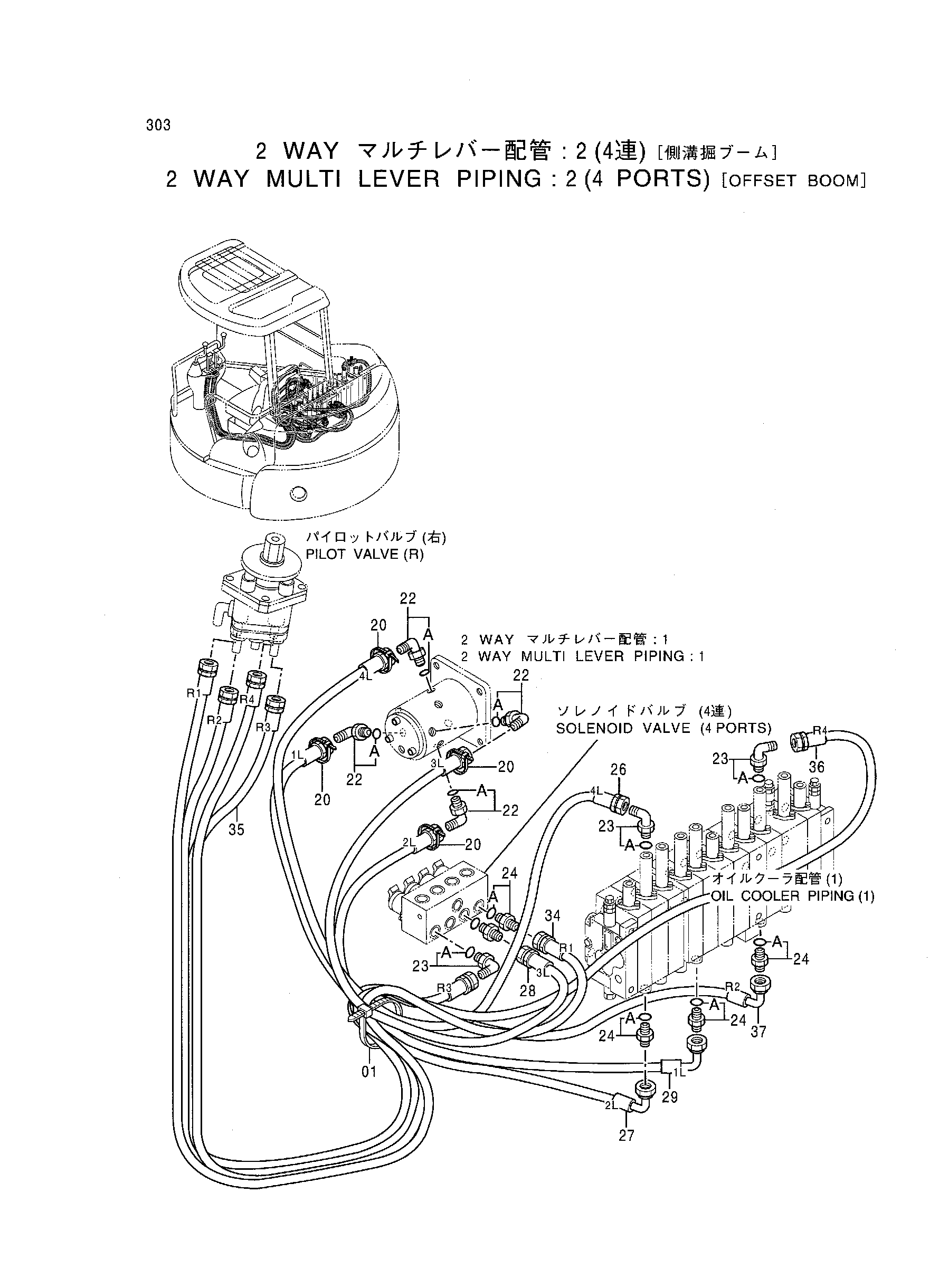

Заводская схема «2 Ходовой малти рычаг трубопроводы: 2 (4 порты) [смещаемый стрела]» для HITACHI EX55UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема 2 Ходовой малти рычаг трубопроводы: 2 (4 порты) [смещаемый стрела] HITACHI EX55UR-3](/catalog-drawings/5e/5e1132a7-4ab8-4581-8fe0-f4d78799d282.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4055312 | Ленточный зажим | 1 |
| 20 | 4326365 | Ленточный зажим | 4 |
| 22 | 4405673 | Угловой штуцер | 4 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4112300 | Угловой штуцер | 3 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4042030 | Адаптер | 5 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4409028 | Шланг | 1 |
| 27 | 4409029 | Шланг | 1 |
| 28 | 4409030 | Шланг | 1 |
| 29 | 4409032 | Шланг | 1 |
| 34 | 4406202 | Шланг | 1 |
| 35 | 4406204 | Шланг | 1 |
| 36 | 4406205 | Шланг | 1 |
| 37 | 4406203 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
