Провод жгут проводов — HITACHI EX55UR

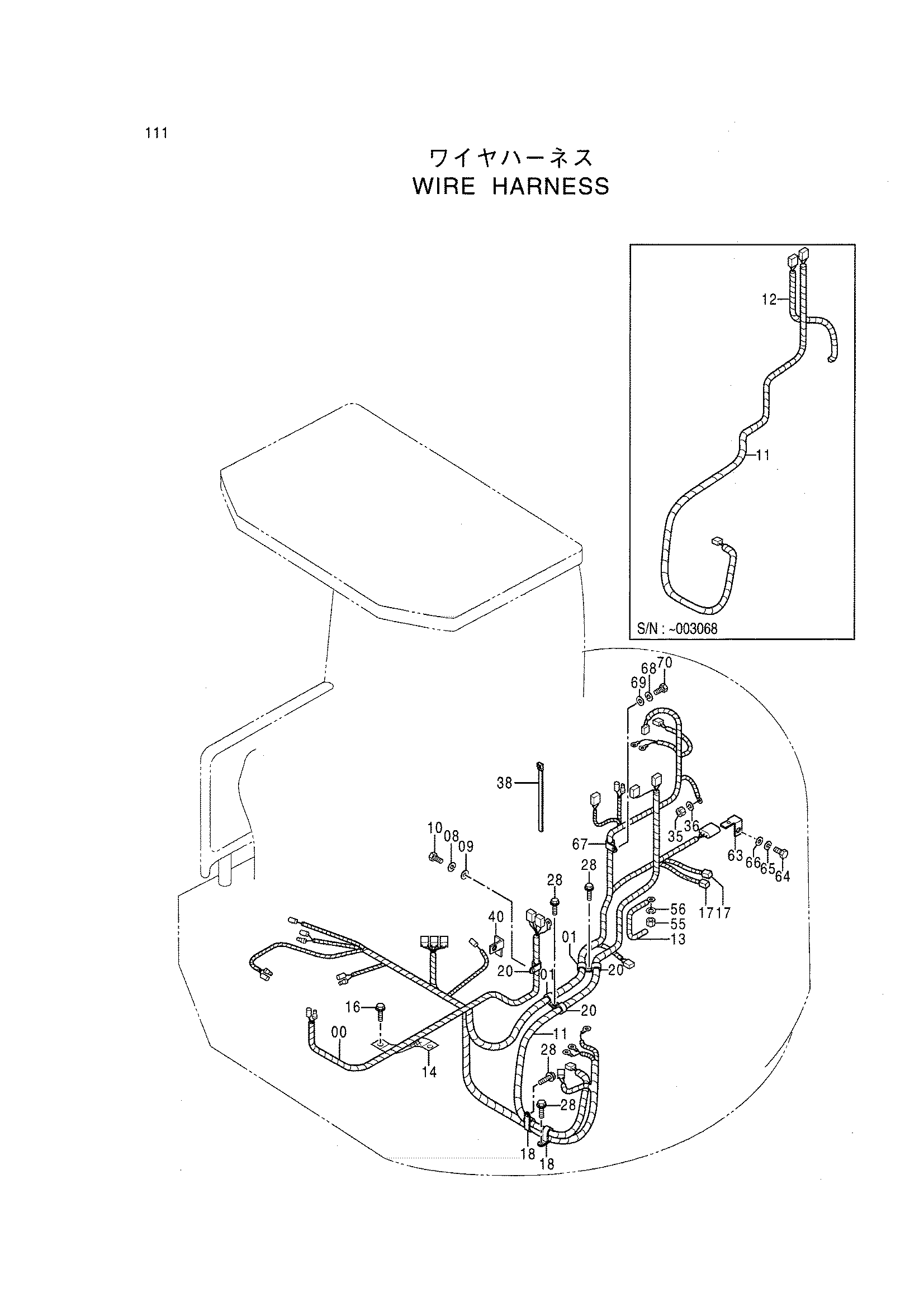

Заводская схема «Провод жгут проводов» для HITACHI EX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330637 | Жгут проводов | 1 |
| 00 | 2040528 | Жгут проводов | 1 |
| 00 | 2041866 | Жгут проводов | 1 |
| 01 | 4190263 | Зажим | 2 |
| 08 | J252108 | Пружинная шайба | 1 |
| 08 | J252210 | Пружинная шайба | 1 |
| 09 | J253108 | Плоская шайба | 1 |
| 09 | J253110 | Плоская шайба | 1 |
| 10 | J960820 | Болт | 1 |
| 10 | J971020 | Болт | 1 |
| 11 | 4339276 | Жгут проводов | 1 |
| 11 | 4395646 | Трос | 1 |
| 12 | 4339277 | Жгут проводов | 1 |
| 13 | 4339278 | Жгут проводов | 1 |
| 14 | 4339279 | Жгут проводов | 1 |
| 16 | J051025 | Болт с шайбой | 1 |
| 17 | 4339331 | Фусибле-линк | 2 |
| 18 | 4190282 | Зажим | 2 |
| 20 | 4190253 | Зажим | 3 |
| 28 | J051020 | Болт с шайбой | 4 |
| 35 | J231210 | Гайка | 1 |
| 36 | J252210 | Пружинная шайба | 1 |
| 38 | 4055312 | Ленточный зажим | 7 |
| 38 | 4055312 | Ленточный зажим | 8 |
| 40 | 4257159 | Кронштейн | 1 |
| 55 | J231212 | Гайка | 1 |
| 56 | J252212 | Пружинная шайба | 1 |
| 63 | 4257159 | Кронштейн | 1 |
| 64 | J971014 | Болт | 1 |
| 65 | J252210 | Пружинная шайба | 1 |
| 66 | J253110 | Плоская шайба | 1 |
| 67 | 4190263 | Зажим | 1 |
| 68 | J252108 | Пружинная шайба | 1 |
| 69 | J253108 | Плоская шайба | 1 |
| 70 | J960820 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
