Смещаемый стрела — HITACHI EX55UR

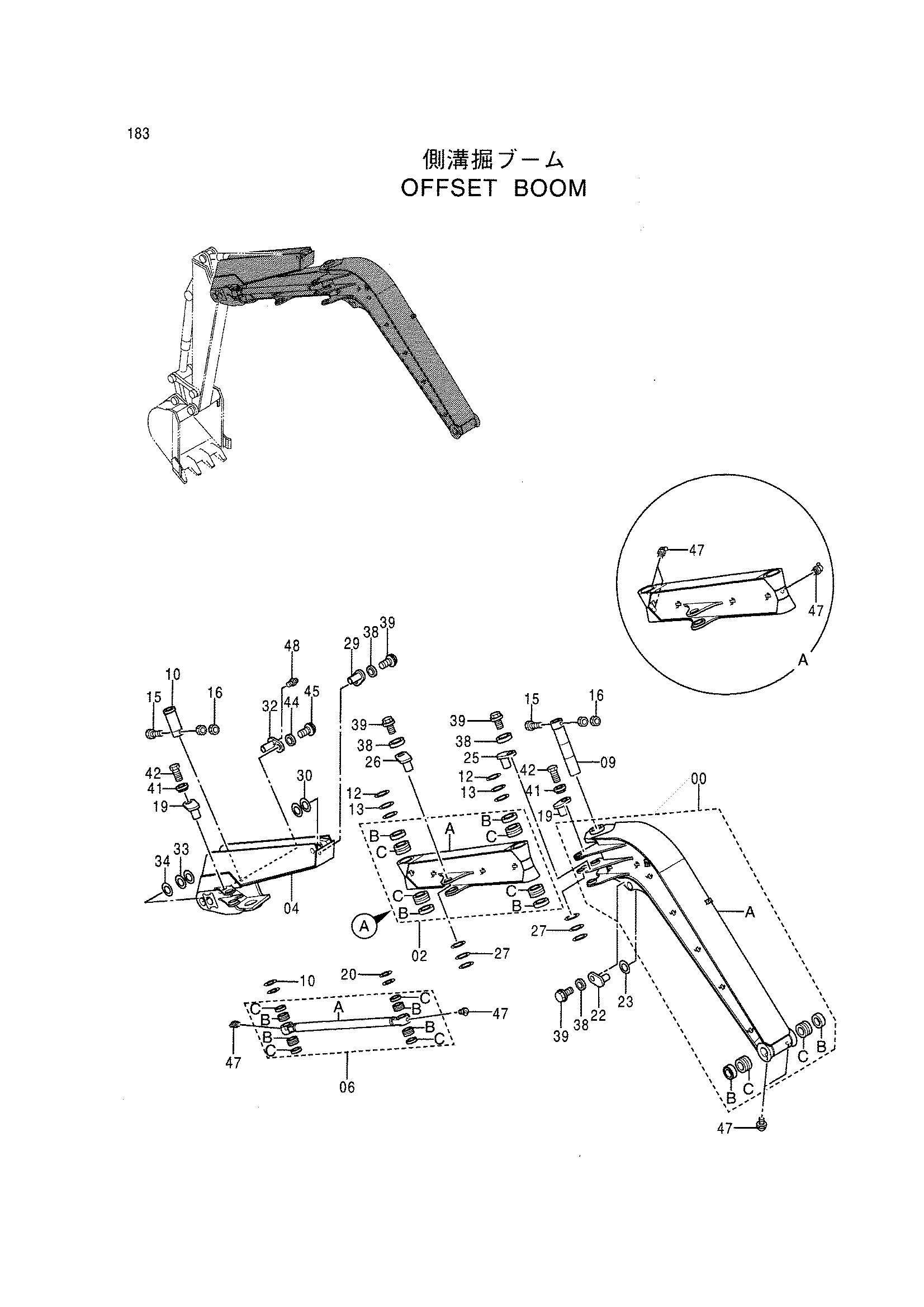

Заводская схема «Смещаемый стрела» для HITACHI EX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8057736 | Нижний стрела в сборе | 1 |
| 00B | 4094086 | Пылезащитное уплотнение | 2 |
| 00C | 4338553 | Втулка | 2 |
| 02 | 8057739 | Верхний стрела в сборе | 1 |
| 02B | 4323869 | Пылезащитное уплотнение | 4 |
| 02C | 4338554 | Втулка | 4 |
| 04 | 8057742 | Стойка гидроцилиндр. | 1 |
| 06 | 8057743 | Стойка в сборе | 1 |
| 06B | 4324121 | Втулка | 2 |
| 06C | 4275478 | Пылезащитное уплотнение | 4 |
| 09 | 4323860 | Палец | 1 |
| 10 | 4323861 | Палец | 1 |
| 12 | 4323865 | Регулировочная шайба 3.2 | 2 |
| 13 | 4323866 | Регулировочная шайба 0.8 | 4 |
| 15 | J981811 | Болт | 2 |
| 16 | J231218 | Гайка | 4 |
| 19 | 9738941 | Палец | 2 |
| 20 | 4073052 | Шайба | 4 |
| 22 | 9742955 | Палец | 1 |
| 23 | 4180196 | Проставка | 2 |
| 25 | 9738940 | Палец | 1 |
| 26 | 9738942 | Палец | 1 |
| 27 | 4264678 | Проставка | 6 |
| 29 | 9741519 | Палец | 1 |
| 30 | 4180196 | Проставка 1.2 | 2 |
| 32 | 9741520 | Палец | 1 |
| 33 | 4224057 | Шайба | 2 |
| 34 | 4224058 | Шайба | 1 |
| 38 | 4339355 | Втулка | 4 |
| 39 | J971435 | Болт | 4 |
| 41 | 4339354 | Втулка | 2 |
| 42 | J971235 | Болт | 2 |
| 44 | 4339356 | Втулка | 1 |
| 45 | J971640 | Болт | 1 |
| 47 | J75581 | Пресс-маслёнка | 7 |
| 48 | J75481 | Пресс-маслёнка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
