Удлинённый рукоять опора <смещаемый стрела> — HITACHI EX55UR

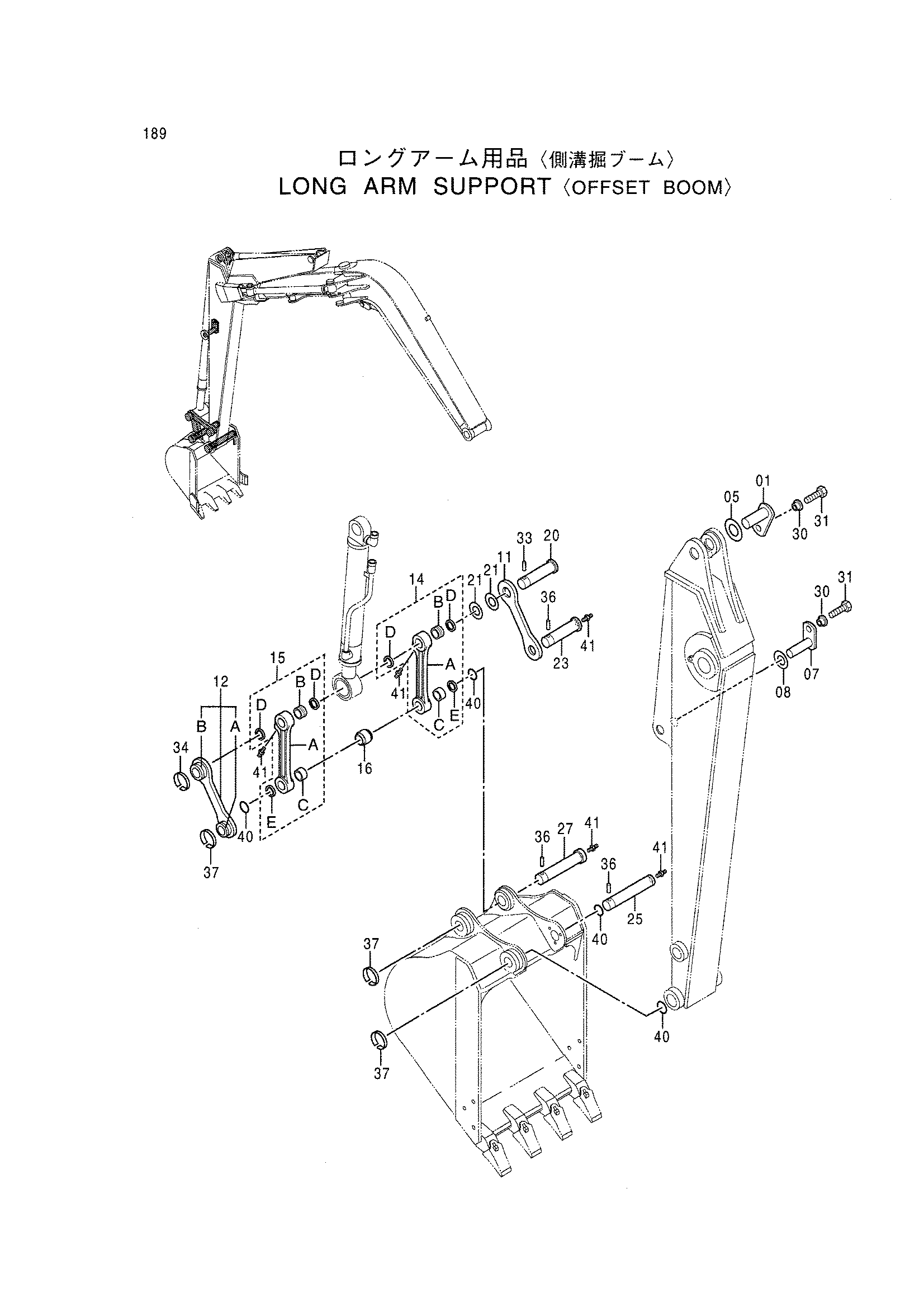

Заводская схема «Удлинённый рукоять опора <смещаемый стрела>» для HITACHI EX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9741521 | Палец | 1 |
| 05 | 4180196 | Проставка | 2 |
| 07 | 9741522 | Палец | 1 |
| 08 | 4291272 | Регулировочная шайба 0.8 | 2 |
| 11 | 4325034 | Тяга | 1 |
| 12 | 8057748 | Тяга | 1 |
| 12A | 4197029 | Ограничитель | 1 |
| 12B | 4197030 | Ограничитель | 1 |
| 14 | 8057745 | Тяга в сборе | 1 |
| 14A | 3066742 | Тяга | 1 |
| 14B | 4325033 | Втулка | 1 |
| 14C | 4324122 | Втулка | 1 |
| 14D | 4246939 | Пылезащитное уплотнение | 2 |
| 14E | 4279531 | Пылезащитное уплотнение | 1 |
| 15 | 8057746 | Тяга в сборе | 1 |
| 15A | 3066743 | Тяга | 1 |
| 15B | 4325033 | Втулка | 1 |
| 15C | 4324122 | Втулка | 1 |
| 15D | 4246939 | Пылезащитное уплотнение | 2 |
| 15E | 4279531 | Пылезащитное уплотнение | 1 |
| 16 | 4324079 | Проставка | 1 |
| 20 | 4325037 | Палец | 1 |
| 21 | 4262939 | Регулировочная шайба 1.0 | 2 |
| 23 | 4325035 | Палец | 1 |
| 25 | 4324080 | Палец | 1 |
| 27 | 4324081 | Палец | 1 |
| 30 | 4339355 | Втулка | 2 |
| 31 | J971435 | Болт | 2 |
| 33 | 4065689 | Палец | 1 |
| 34 | 4065688 | Кольцо | 1 |
| 36 | 4141001 | Палец | 3 |
| 37 | 4141000 | Кольцо | 3 |
| 40 | 4291436 | Уплотнительное кольцо | 4 |
| 41 | J75481 | Пресс-маслёнка | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
