Гидроцилиндр ковша — HITACHI EX55UR

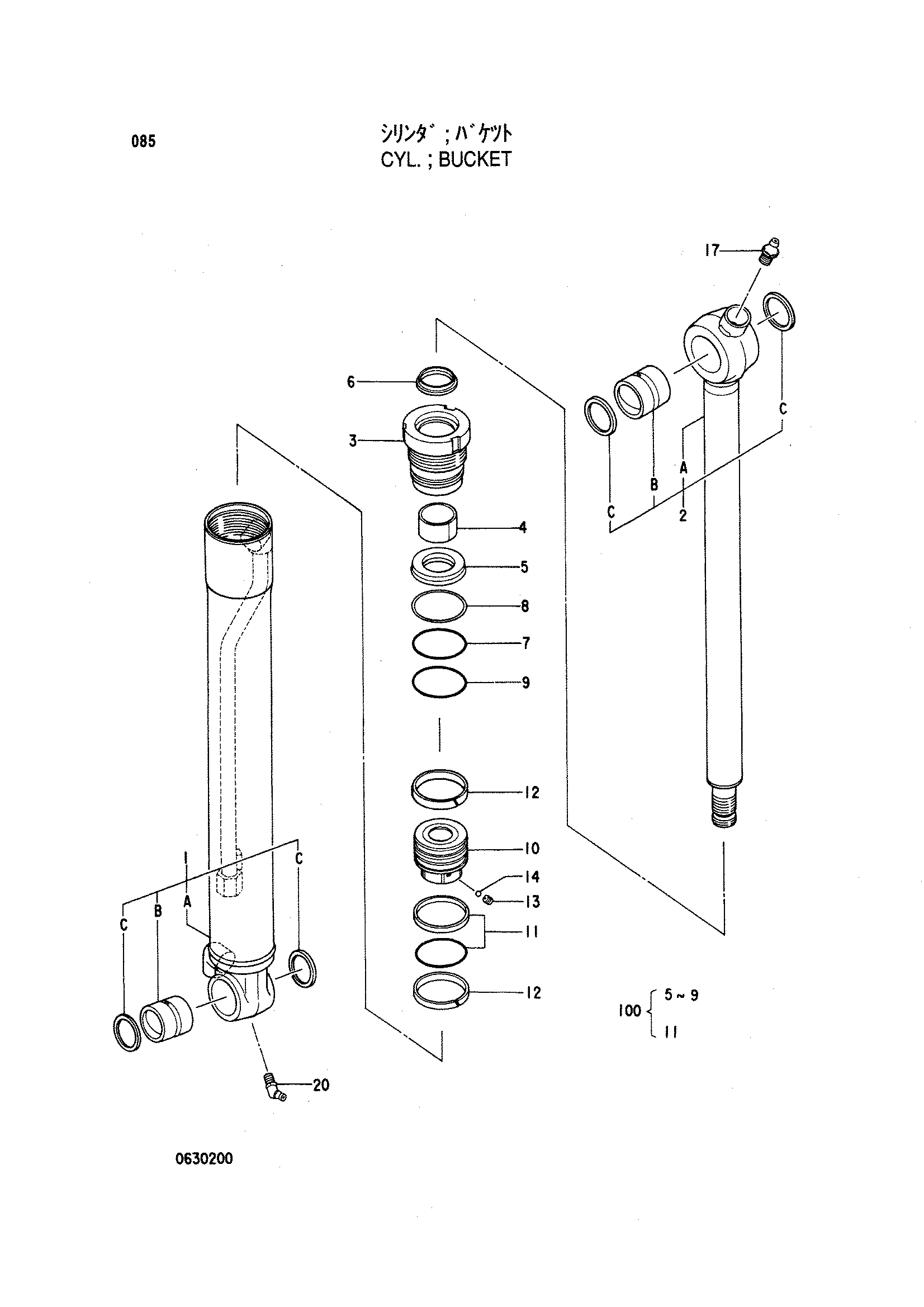

Заводская схема «Гидроцилиндр ковша» для HITACHI EX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4316318 | Гидроцилиндр ковша | 1 | |
| 1 | 4345754 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0630201 | Втулка пальца | 1 |
| 1C | 0159412 | Грязесъёмное кольцо | 2 |
| 2 | 4345755 | Шток поршня в сборе | 1 |
| 2B | 0396304 | Втулка | 1 |
| 2C | 0370111 | Пылезащитное уплотнение | 2 |
| 3 | 0630202 | Головка гидроцилиндра | 1 |
| 4 | 4058987 | Втулка | 1 |
| 5 | 4135545 | Манжета, у-ринг | 1 |
| 6 | 0630203 | Грязесъёмное кольцо | 1 |
| 7 | A811075 | Уплотнительное кольцо | 1 |
| 8 | 0432505 | Опорное кольцо | 1 |
| 9 | A810080 | Уплотнительное кольцо | 1 |
| 10 | 0396307 | Поршень | 1 |
| 11 | 0380915 | Кольцо уплотнение в сборе | 1 |
| 12 | 0380914 | Направляющее кольцо | 2 |
| 13 | 0326308 | Установочный винт | 1 |
| 14 | 0370110 | Стальной шарик | 1 |
| 17 | J75481 | Пресс-маслёнка | 1 |
| 20 | J75581 | Пресс-маслёнка | 1 |
| 100 | 4340253 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
