Управление педаль (смещаемый стрела) — HITACHI EX55UR

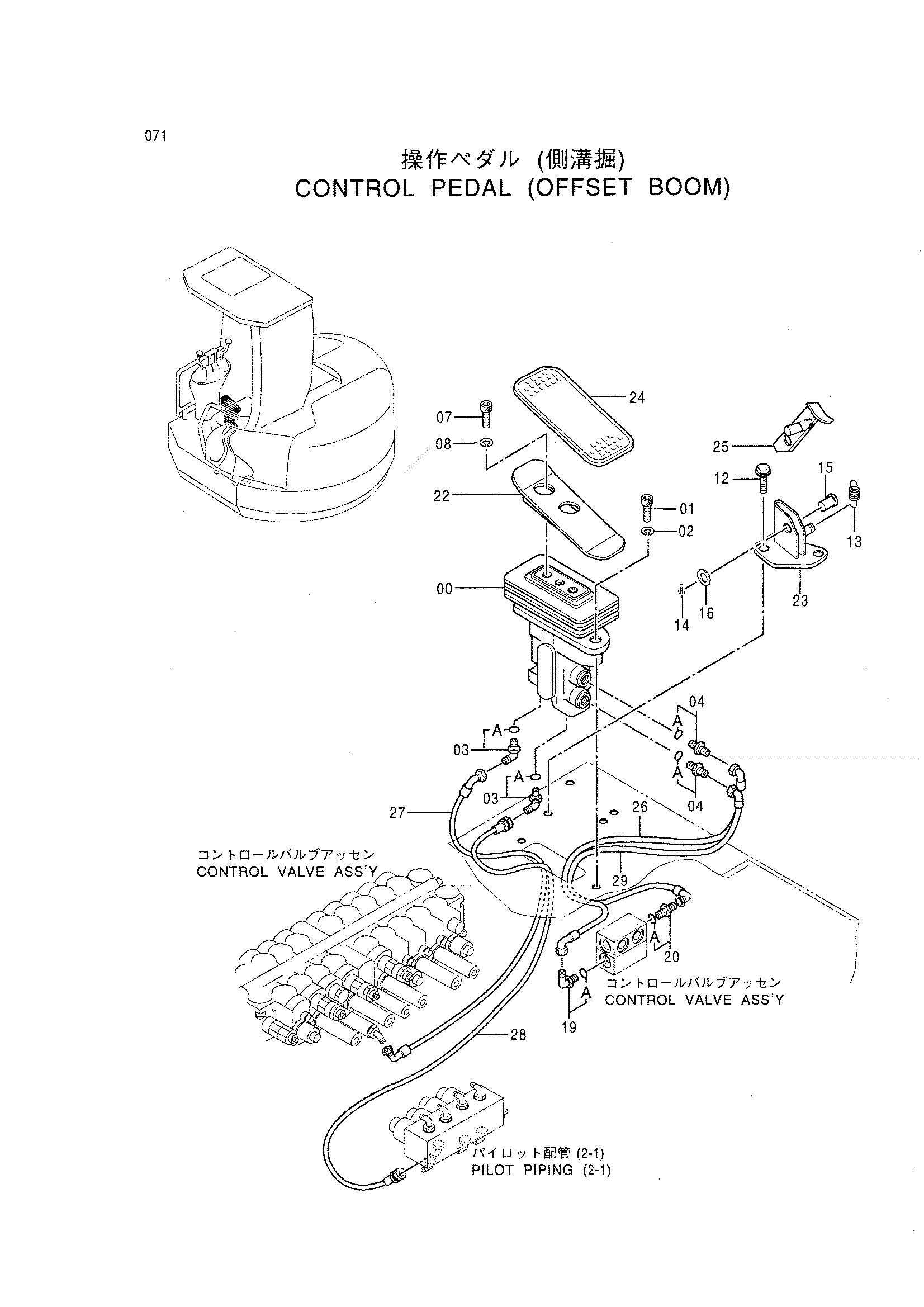

Заводская схема «Управление педаль (смещаемый стрела)» для HITACHI EX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330467 | Пилотный клапан | 1 |
| 01 | J771030 | Болт с внутренним шестигранником | 2 |
| 02 | J252210 | Пружинная шайба | 2 |
| 03 | 4154670 | Угловой штуцер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4200465 | Адаптер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 07 | J771020 | Болт с внутренним шестигранником | 2 |
| 08 | J252210 | Пружинная шайба | 2 |
| 12 | J041020 | Болт с шайбой | 2 |
| 13 | 4279604 | Пружина | 1 |
| 14 | A763016 | Шплинт | 1 |
| 15 | 4287795 | Палец | 1 |
| 16 | J253110 замена: 4350961 | Плоская шайба | 1 |
| 16 | 4350961 | Втулка | 1 |
| 19 | 4154670 | Угловой штуцер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4200465 | Адаптер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 8060189 | Педаль | 1 |
| 23 | 8060190 | Кронштейн | 1 |
| 24 | 4340159 | Крышка | 1 |
| 25 | 8060478 | Ограничитель | 1 |
| 26 | 4331531 | Нейлоновый шланг | 1 |
| 27 | 4331731 | Нейлоновый шланг | 1 |
| 28 | 4314270 | Нейлоновый шланг | 1 |
| 29 | 4331534 | Нейлоновый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
