Трубопроводы масляного радиатора (2) — HITACHI EX55UR

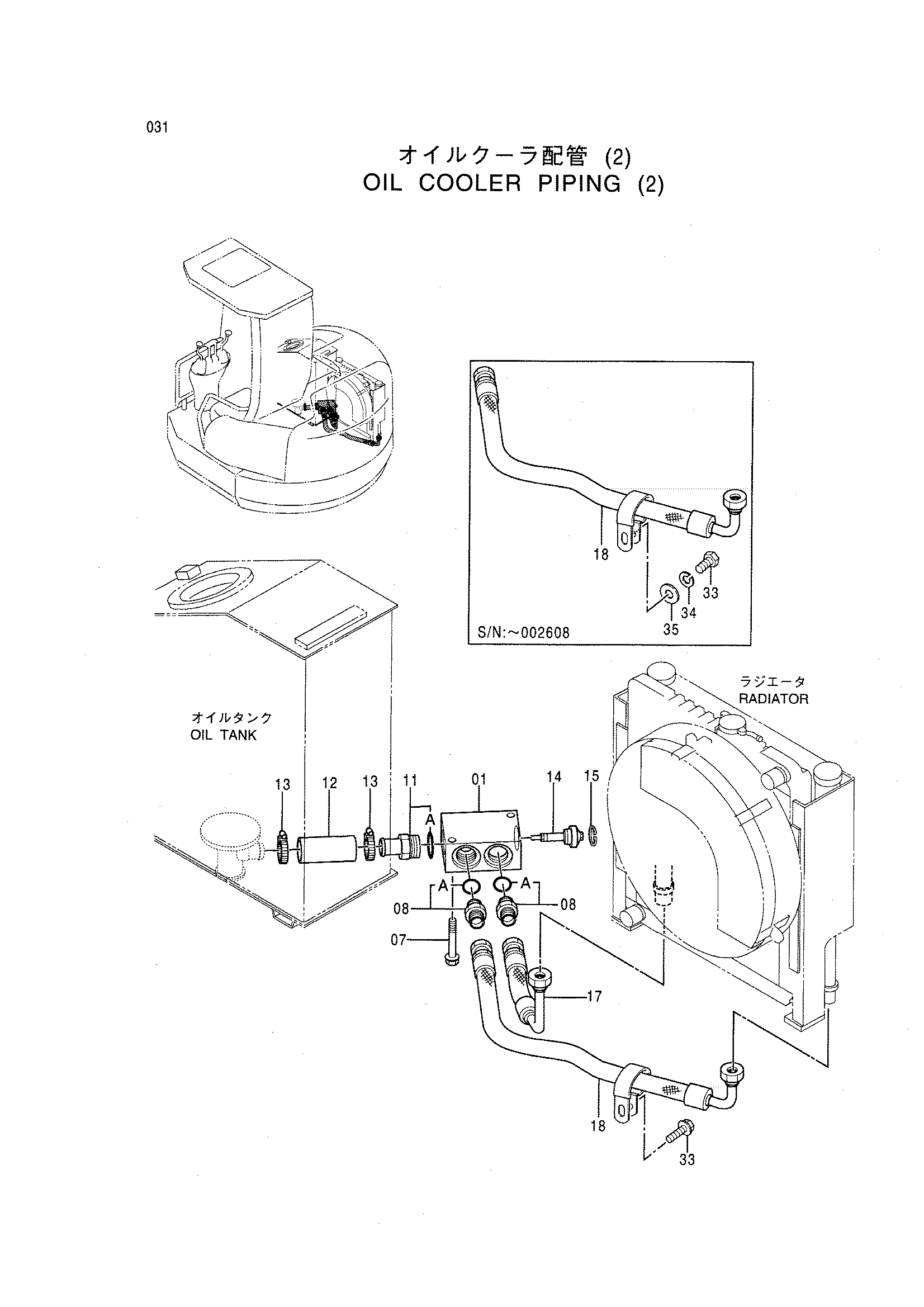

Заводская схема «Трубопроводы масляного радиатора (2)» для HITACHI EX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2035971 | Коллектор | 1 |
| 07 | J051085 | Болт с шайбой | 2 |
| 08 | 4042034 | Адаптер | 2 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 4325229 | Адаптер | 1 |
| 11A | 970860 | Уплотнительное кольцо | 1 |
| 12 | 4037891 | Шланг | 1 |
| 13 | 4011675 | Хомут шланга | 2 |
| 14 | 4255212 | Клапан | 1 |
| 15 | 446751 | Стопорное кольцо | 1 |
| 17 | 4326008 | Шланг | 1 |
| 18 | 4326009 | Шланг | 1 |
| 32 | 4193848 | Зажим | 1 |
| 33 | J971020 замена: J051020 | Болт | 1 |
| 33 | J051020 | Болт с шайбой | 1 |
| 34 | J252210 | Пружинная шайба | 1 |
| 35 | J253110 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
