Гидролинии рабочего оборудования (стрела): 1 — HITACHI EX55UR

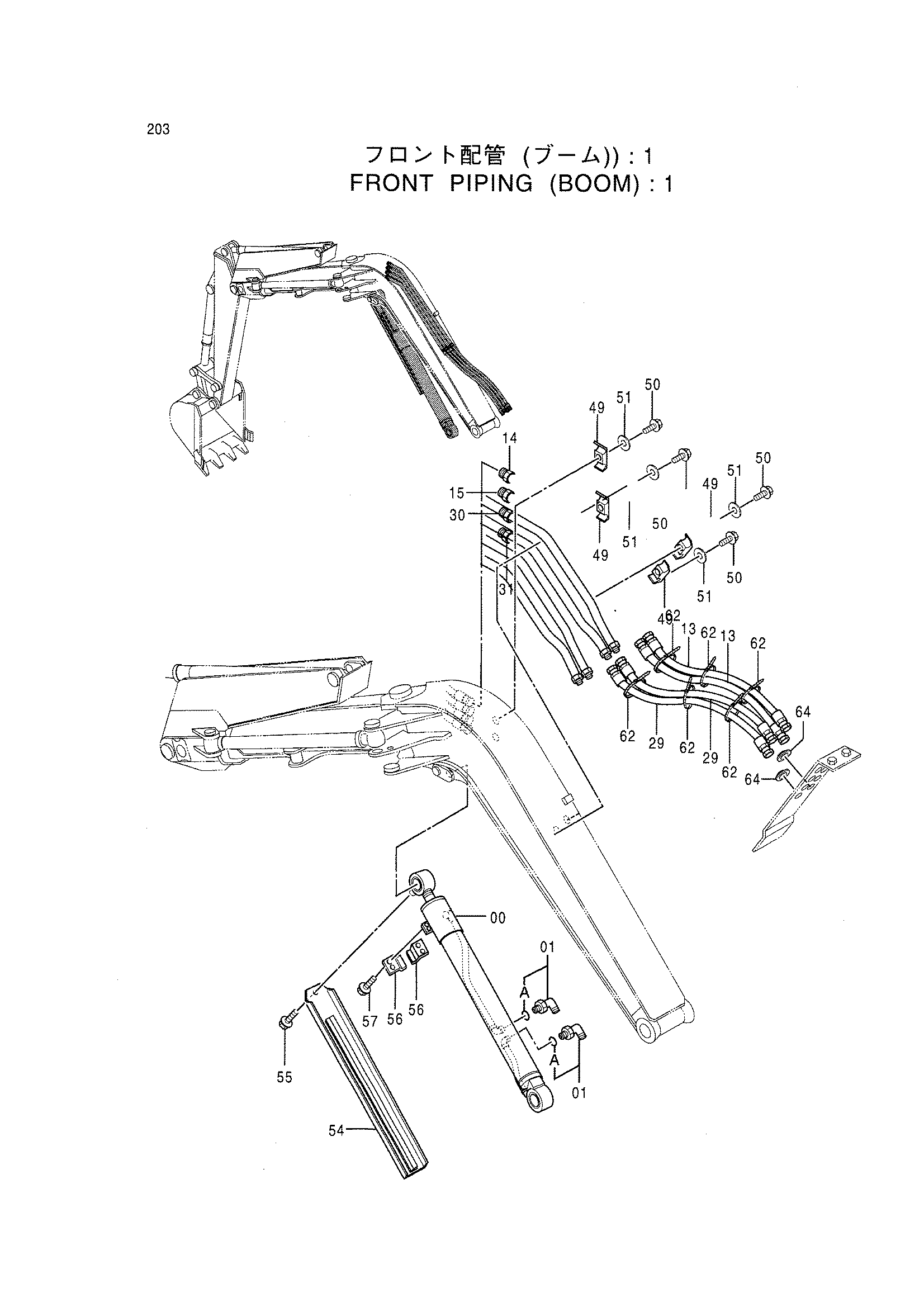

Заводская схема «Гидролинии рабочего оборудования (стрела): 1» для HITACHI EX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4316316 | Гидроцилиндр стрелы | 1 |
| 01 | 4154672 | Угловой штуцер | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4331054 | Шланг | 2 |
| 14 | 8057939 | Трубка | 1 |
| 15 | 8057940 | Трубка | 1 |
| 29 | 4304823 | Шланг | 2 |
| 30 | 8057941 | Трубка | 1 |
| 31 | 8057942 | Трубка | 1 |
| 49 | 4189858 | Хомут трубки | 4 |
| 50 | J041050 | Болт с шайбой | 4 |
| 51 | J254010 | Шайба | 4 |
| 54 | 8057943 | Крышка | 1 |
| 55 | J041025 | Болт с шайбой | 1 |
| 56 | 4275521 | Пластина | 2 |
| 57 | J080816 | Болт с шайбой | 4 |
| 62 | 4055312 | Ленточный зажим | 6 |
| 64 | 4087559 | Информационная табличка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
