Гидроцилиндр рукояти — HITACHI EX55UR

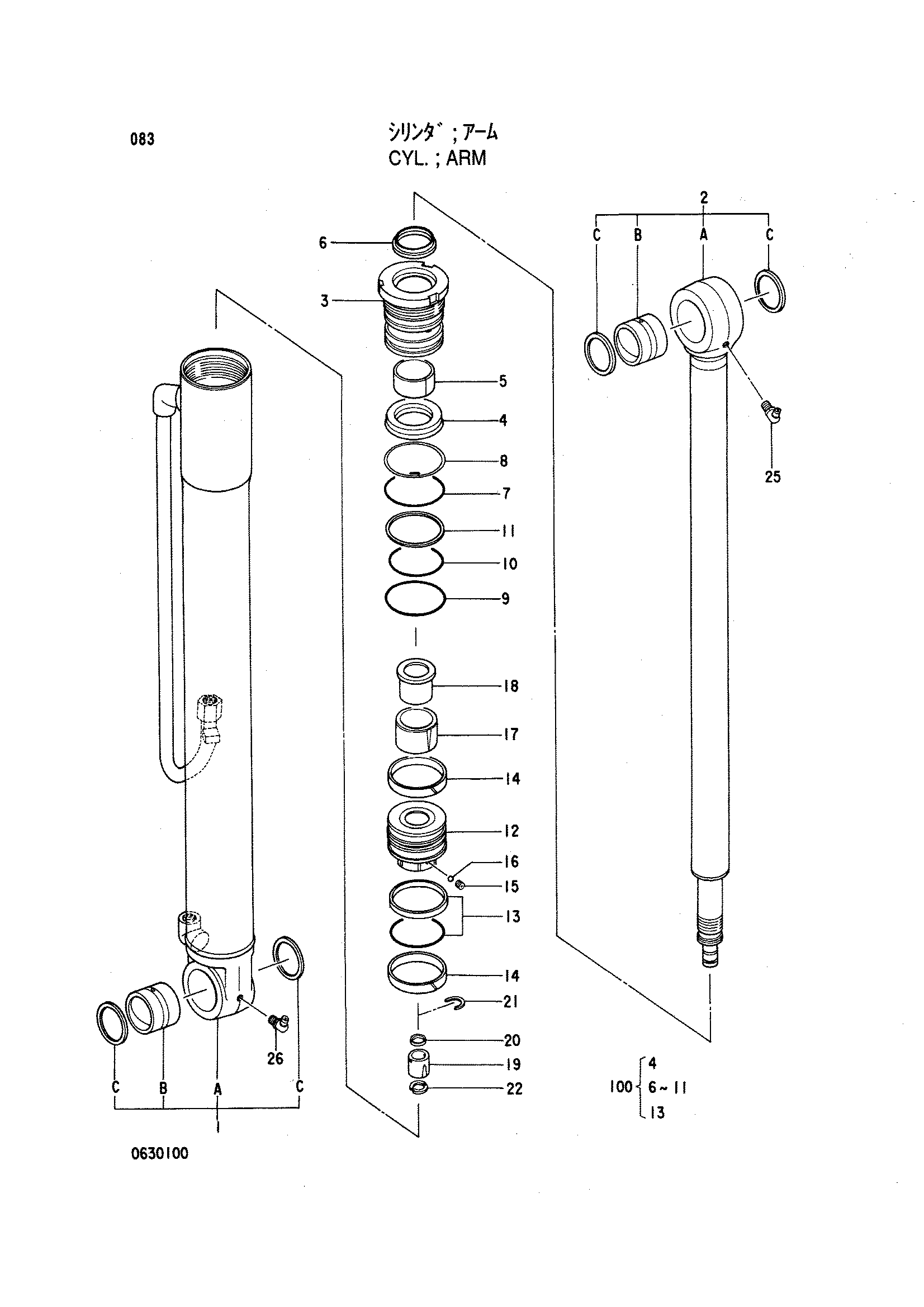

Заводская схема «Гидроцилиндр рукояти» для HITACHI EX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4316317 | Гидроцилиндр рукояти | 1 | |
| 1 | 4345752 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0396202 | Втулка | 1 |
| 1C | 0159413 | Грязесъёмное кольцо | 2 |
| 2 | 4345753 | Шток поршня в сборе | 1 |
| 2B | 0396202 | Втулка | 1 |
| 2C | 0159413 | Грязесъёмное кольцо | 2 |
| 3 | 0630101 | Головка гидроцилиндра | 1 |
| 4 | 4070039 | U-образная манжета | 1 |
| 5 | 4004676 | Втулка | 1 |
| 6 | 0498405 | Грязесъёмное кольцо | 1 |
| 7 | A811085 | Уплотнительное кольцо | 1 |
| 8 | 0380704 | Опорное кольцо | 1 |
| 9 | A810090 | Уплотнительное кольцо | 1 |
| 10 | 4071222 | Уплотнительное кольцо | 1 |
| 11 | 4269766 | Опорное кольцо | 1 |
| 12 | 0396205 | Поршень | 1 |
| 13 | 0243803 | Уплотнительное кольцо | 1 |
| 14 | 0225815 | Кольцо | 2 |
| 15 | 0326308 | Установочный винт | 1 |
| 16 | 0370110 | Стальной шарик | 1 |
| 17 | 0630102 | Амортизирующий подшипник | 1 |
| 18 | 0630103 | Проставка | 1 |
| 19 | 0444708 | Амортизирующий подшипник | 1 |
| 20 | 0396209 | Уплотнение амортизатор | 1 |
| 21 | 0396210 | Стопорное кольцо | 1 |
| 22 | 0396211 | Ограничитель | 2 |
| 25 | 0159411 | Пресс-маслёнка | 1 |
| 26 | J75581 | Пресс-маслёнка | 1 |
| 100 | 4340250 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
