Дополнительный трубопроводы (передний) <моноблочный стрела> — HITACHI EX55UR

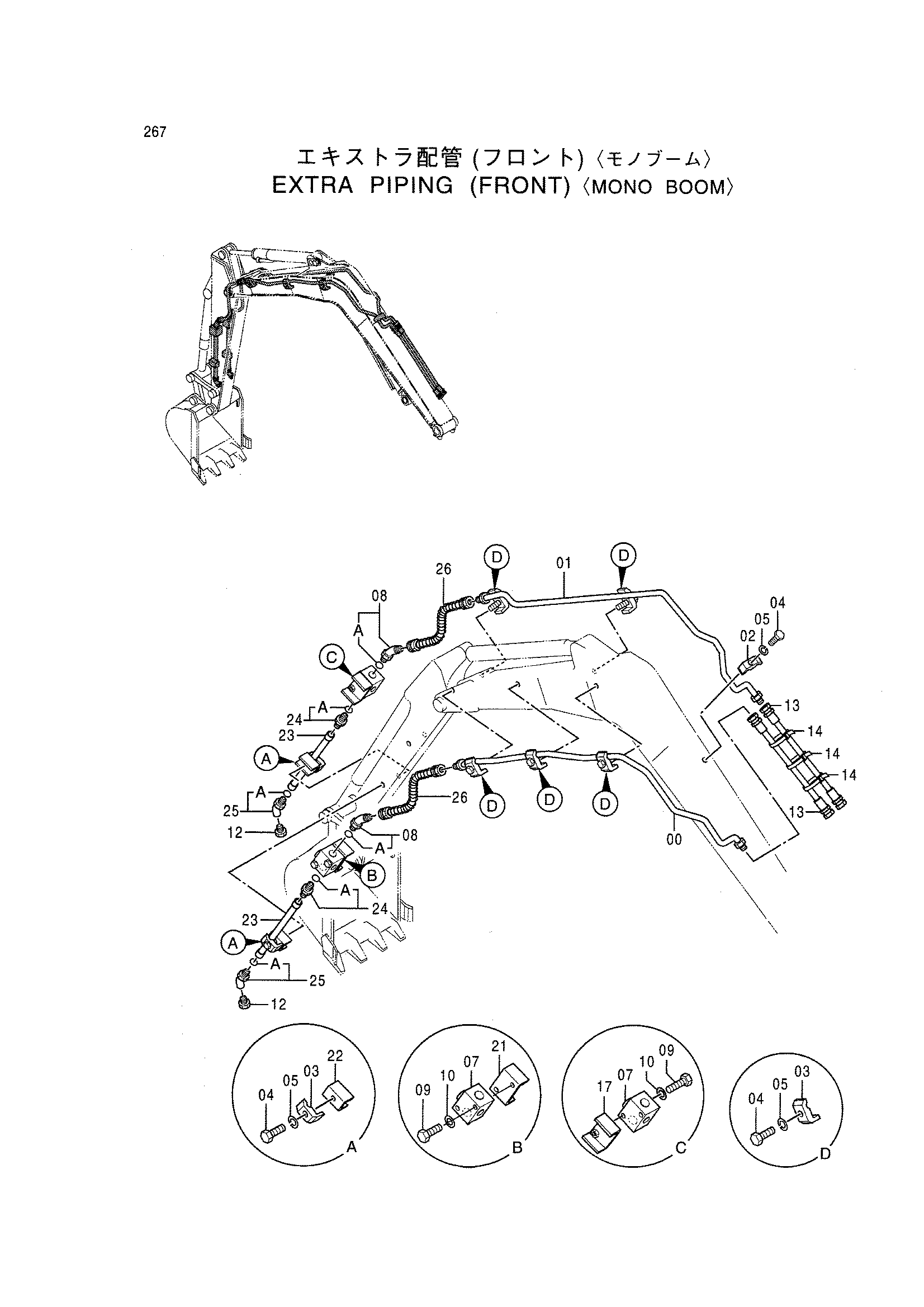

Заводская схема «Дополнительный трубопроводы (передний) <моноблочный стрела>» для HITACHI EX55UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8063299 | Трубка | 1 |
| 01 | 8063302 | Трубка | 1 |
| 02 | 4354753 | Хомут трубки | 1 |
| 03 | 4354754 | Хомут трубки | 7 |
| 04 | J971045 | Болт | 8 |
| 05 | J252210 | Пружинная шайба | 8 |
| 07 | 4287721 | Запорный клапан | 2 |
| 08 | 4200326 | Угловой штуцер | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | J960860 | Болт | 4 |
| 10 | J252108 | Пружинная шайба | 4 |
| 12 | 4294858 | Пробка | 2 |
| 13 | 4354657 | Шланг | 2 |
| 14 | 4055312 | Ленточный зажим | 3 |
| 17 | 9737006 | Седло винта | 1 |
| 21 | 9737005 | Седло винта | 1 |
| 22 | 9743546 | Седло винта | 2 |
| 23 | 9745514 | Трубка | 2 |
| 24 | 4276850 | Адаптер | 2 |
| 24A | 4506418 | Уплотнительное кольцо | 2 |
| 25 | 4293263 | Угловой штуцер | 2 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 4359049 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX55UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
